欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

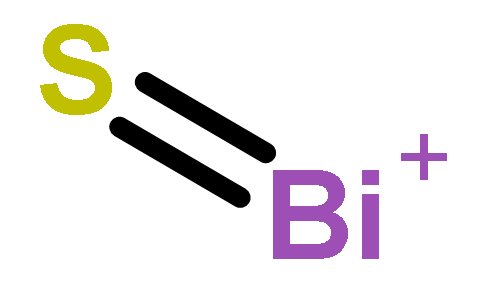

 硫化鉍

中文名稱(chēng): 硫化鉍

英文名稱(chēng)：Bismuth(III) sulfide

別名： 硫化鉍(III),三硫化二鉍

分子式: Bi2S3



分子量: 514.16

CAS號(hào)： 1345-07-9

質(zhì)檢信息

檢驗(yàn)項(xiàng)目        指標(biāo)

含量,             ≥99%

灼燒殘?jiān)?span style="white-space: pre;"> ≤0.005

水溶解試驗(yàn) 合格

PSA：          89.48000

LOGP：       1.94460

化學(xué)特性

硫化鉍又名三硫化二鉍是一種化學(xué)物質(zhì),灰色至黑色固體，無(wú)氣味。溶于酸，不溶于水。溶于硝酸或熱的濃高氯酸,但不溶于堿及硫化銨。硫化鉍與硫化銻同晶，具有復(fù)雜的網(wǎng)狀結(jié)構(gòu)。熔點(diǎn) 685℃(dec.)。密度 ρ(20)7.7g/mL。有害，具刺激性。Bi2S3具有特殊的層狀結(jié)構(gòu)和層狀單元間的弱鍵，從而導(dǎo)致了在溶劑熱合成和水熱合成中Bi2S3生長(zhǎng)的各向異性和晶核生長(zhǎng)成微小的薄片狀晶體。在相對(duì)較低的溫度條件下，反應(yīng)物的晶體生長(zhǎng)速度要比成核速度快，這就有利于在高粘度和高表面張力的溶劑中Bi2S3生長(zhǎng)成納米薄片。在高粘度和高表面張力的溶劑蒸餾水和蒸餾水-乙二醇（2：1）中合成的粉末有利于形成納米薄片結(jié)構(gòu)。而B(niǎo)i2S3和溶劑DMF間的表面張力能和粘度比較低，這就有利于加強(qiáng)鏈內(nèi)S-Bi鍵之間的化學(xué)作用力，根據(jù)晶體生長(zhǎng)的PBC理論，Bi2S3晶體的生長(zhǎng)在沿著作用力最強(qiáng)的鍵鏈方向上有最快的生長(zhǎng)速率，最終導(dǎo)致Bi2S3納米棒的形成。綜上所述，可以推斷Bi2S3和溶劑蒸餾水、蒸餾水-乙二醇間的表面張力能要高于Bi2S3和溶劑DMF間的表面張力能。

產(chǎn)品用途

硫化鉍用作化學(xué)合成；材料科學(xué)。用于制其他鉍化合物。由鉍與硫直接化合，或?qū)⒘蚧瘹渫ㄈ脬G鹽溶液而制得。硫化鉍具有環(huán)境友好、光電導(dǎo)和非線(xiàn)性光學(xué)響應(yīng)等優(yōu)點(diǎn)，廣泛應(yīng)用于太陽(yáng)能電池、光電二級(jí)管陣列以及紅外光譜學(xué)等，也可以應(yīng)用于制其它鉍合物、易切削鋼添加劑、微電子工業(yè)，用以制取鉍的化合物。硫化鉍是一種重要的半導(dǎo)體材料，它在光電元件、熱電設(shè)備等方面的應(yīng)用給人類(lèi)帶來(lái)極大的便利。

1.制備一種用于污水處理的硫化鉍復(fù)合光催化劑及制備方法。該方法以硝酸鉍、硫代乙酰胺和水配制硫化鉍前驅(qū)體溶液，以乙酸鎘、硫化鈉、巰基乙酸、尿素和水配制溶液并水熱反應(yīng)制得氮摻雜的硫化鎘量子點(diǎn)溶液，然后將硫化鉍前驅(qū)體溶液與氮摻雜的硫化鎘量子點(diǎn)溶液混合并微波水熱反應(yīng)制得氮摻雜硫化鎘量子點(diǎn)修飾的硫化鉍復(fù)合光催化劑。與傳統(tǒng)方法相比，本發(fā)明的制備的硫化鉍復(fù)合光催化劑，光能吸收能力強(qiáng)，吸光效率高，并且可有效實(shí)現(xiàn)光生電子和空穴的有效分離，遏制了光腐蝕的發(fā)生，催化活性高，可快速高效降解廢水中的污染物。

2.制備一種硫化鉍/碳納米管復(fù)合材料及其制備方法和其作為鋰離子電池正極材料中的應(yīng)用。硫化鉍/碳納米管復(fù)合材料為介孔結(jié)構(gòu)，其中硫化鉍/碳納米管的質(zhì)量比為1：0.11~0.12，比表面積為65~70cm3/g，孔徑為3~4nm；所述硫化鉍為納米棒狀結(jié)構(gòu)，長(zhǎng)度為50~150nm，寬度為5~10nm，包裹在碳納米管的周?chē)?；所述碳納米管起到連接棒狀Bi2S3的橋梁作用，并在Bi2S3表面外的范圍也有所延伸。本發(fā)明解決了硫化鉍材料在Li+脫嵌時(shí)產(chǎn)生體積膨脹的問(wèn)題，提高了電池的循環(huán)性能。

3.制備一種用于近紅外光激發(fā)下具有腫瘤光動(dòng)力學(xué)治療性質(zhì)的硫化鉍-鋅原卟啉復(fù)合材料及制法和應(yīng)用，屬于復(fù)合材料領(lǐng)域。解決硫化鉍在光動(dòng)力學(xué)治療時(shí)光生電子-空穴的復(fù)合以及細(xì)胞中血紅素氧合酶(HO-1)的、抗氧化應(yīng)激能力導(dǎo)致PDT效率較低的問(wèn)題。所述復(fù)合材料是通過(guò)合成聚N-異丙基丙烯酰胺-丙烯酰胺共聚物修飾的硫化鉍納米材料，然后利用羧基和氨基的縮合反應(yīng)合成的硫化鉍-鋅原卟啉復(fù)合材料。制備的復(fù)合材料通過(guò)抑制血紅素氧合酶活性和促進(jìn)電子-空穴分離兩種途徑增強(qiáng)光動(dòng)力學(xué)治療效率，同時(shí)上述材料具有良好的生物兼容性、光穩(wěn)定性、CT成像能力以及增強(qiáng)的PDT效率，為新型納米診療一體化系統(tǒng)的設(shè)計(jì)提供了思路，對(duì)癌癥早期診斷與治療有重要意義。

生產(chǎn)方法

稱(chēng)取0.97gBi(NO3)3·5H2O(0.002mol)用15mLDMF溶解，作為溶液A。0.72gL-胱氨酸(0.003mol)中加入15mLDMF，并用2mol/L(M)NaOH調(diào)節(jié)其pH值至10~11，作為溶液B。在不斷的攪拌下將溶液B加入溶液A中，攪拌10min，放入容積為50mL的聚四氟乙烯內(nèi)襯壓力釜中，密封，在160℃條件下恒溫5d，自然冷卻至室溫。將所得的黑色產(chǎn)物分別用無(wú)水乙醇和蒸餾水洗滌數(shù)次，最后在真空干燥箱中60℃干燥5h。在相同的條件下，用蒸餾水、蒸餾水和乙二醇（2：1）的混合溶劑取代DMF溶劑合成樣品。將所得黑色粉末，用BrukerD8X-射線(xiàn)衍射儀確定其晶型結(jié)構(gòu)(銅靶，λ=0.15406nm)。用JSM-6700F場(chǎng)發(fā)射掃描電子顯微鏡(加速電壓為8kV)和TecnaiG2F20型透射電子顯微鏡（加速電壓200kV）對(duì)所得樣品的形貌進(jìn)行表征。以Bi(NO3)3·5H2O和L-胱氨酸為原料，在DMF中進(jìn)行溶劑熱反應(yīng)(條件為160℃，5d)，能夠制得Bi2S3的納米棒結(jié)構(gòu)；L-胱氨酸能夠作為硫源，并且在DMF溶劑中，加入適量的2mol/LNaOH

能夠制備出形貌較好Bi2S3的納米棒結(jié)構(gòu)。

產(chǎn)品信息
[重量]	100g
[顏色]	黑色
危險(xiǎn)性類(lèi)別
[危險(xiǎn)性類(lèi)別]	非?；?/td>
