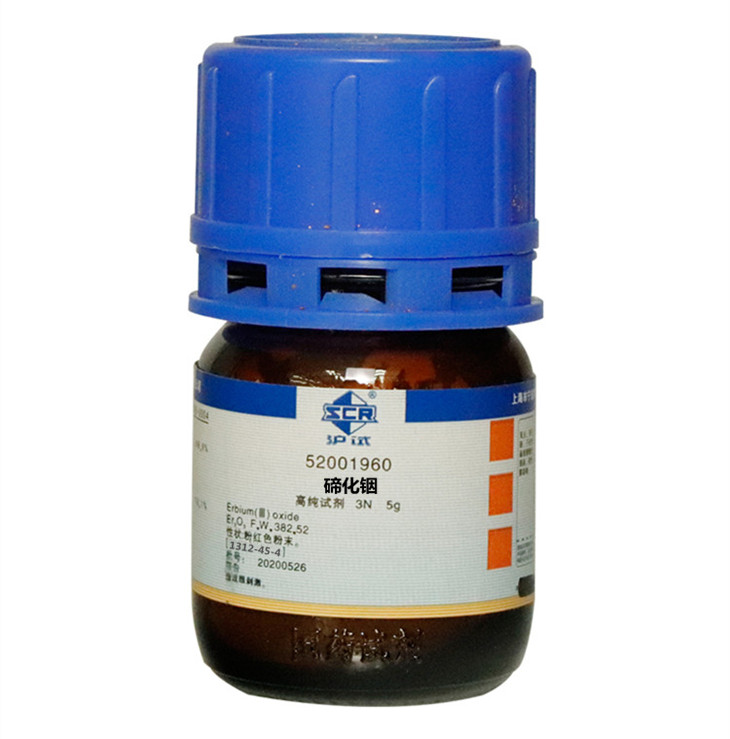

碲化銦
中文名稱: 碲化銦
英文名稱:Indium telluride
別名: 碲化銦(III),三碲化二銦

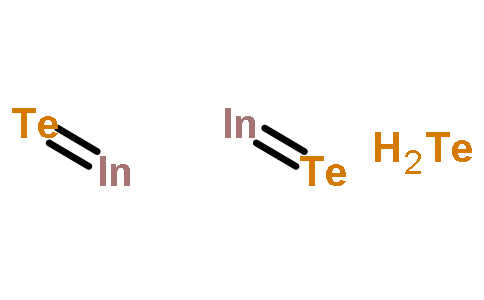

分子式: In2Te3
分子量: 612.44
CAS號: 1312-45-4
質檢信息
檢驗項目 指標
含量, ≥99.999%(高純試劑)
雜質陽離子總量,% ≤0.001
水溶解試驗 合格
PSA: 0.12000
LOGP: -0.91740
化學特性
碲化銦又稱三碲化二銦是一種四方晶結構化學物質,黑色或藍灰色結晶物,周期表第m. Gr族元素化合物半導體,共價鍵結合,有離子鍵成分,密度5.8 g/cm3熔點667ºC。能與硝酸、鹵素反應,能與濃硫酸或發煙硫酸反應生成紅色溶液,空氣中穩定,難溶于鹽酸,可溶于硝酸。真空中加熱易揮發,蒸氣穩定不分解。具有強的各向異性和金屬導電性質。由銦和碲直接反應制取。10K時轉變?yōu)槌瑢w。
產品用途
碲化銦用作材料科學。其中研究最多的是InSe和In2Se3。In2Se3是一種N型半導體化合物,可以應用于光電轉化、光電傳感器、光催化、電子器件等領域。高k電介質可以有效的屏蔽二維場效應晶體管的庫倫雜質散射(CI)。多層硒化銦晶體管顯示出高場效應遷移率,AlO電介質可以降低庫倫散射。硒化銦場效應晶體管的電學穩定性在實際應用中起著至關重要的作用,而電學穩定性體現在傳輸特性的滯后作用中。
制備出的被六方晶氮化硼封裝在無水無氧環境中的少層InSe是高質量光學和電子傳輸器件材料。在室溫和液氦溫度下的載流子遷移率分別超過10^3 cm^(2)V^(-1)s^(-1)和10^4 cm^(2)V^(-1)s^(-1)。而且,超薄InSe由于具有寬帶隙,可以允許晶體管很容易實現開/關,可被用于制作高速電子器件。由于半導體材料的光電功能(包括光吸收、發射和調制)取決于帶隙大小,光致發光光譜實驗表明其帶隙在從塊體狀InSe到雙層InSe轉變時增加了0.5eV,超薄InSe在光電子領域的應用前景充滿光明。
生產方法
通過In-Te熔融體的X射線衍射研究指出有六種二元化合物:In4Te3,InTe,In3Te4,In2Te3,In3Te5和In2Te5。在密閉的真空管中,按正確比例熔化組成元素能制得每種化合物。
本發明屬于納米功能材料技術領域,公開了一種二維碲化銦納米片及其制得的偏振光探測器,所述碲化銦納米片是將銦粉和碲粉混合后加熱至480~520℃并保溫,然后降溫至460~480℃并保溫,再冷卻至室溫,在不同溫度下反應朝不同方向進行生長制得.該二維碲化銦納米片具有低面內對稱性,由其制得的偏振光探測器依次包括重摻雜硅,二氧化硅絕緣層和二維材料碲化銦納米片,在所述二維材料碲化銦納米片的兩側制作金屬電極.由于二維材料碲化銦納米片具有各向異性等特點,使得偏振光探測器可以探測多角度的線偏振光.
