男人扒开女人内裤强吻桶进去 ,男人av天堂专区,女人和拘做受全程看视频

商品描述：

商品屬性

蒙脫土K-10

中文名稱：蒙脫土K-10

中文別名：蒙脫土K-10,蒙脫土;K-催化劑;蒙脫土K-10;蒙脫土KSF;蒙脫石

英文名稱：Montmorillonite K-10

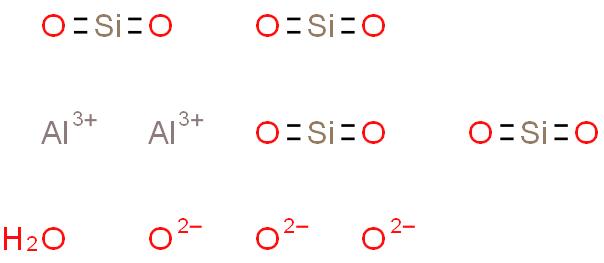

分子式: Al2O9Si3

分子量: 282.2

CAS號(hào)：1318-93-0

質(zhì)檢信息

質(zhì)檢項(xiàng)目指標(biāo)值

含量，％ ≥98.0，比表面積 240 m2/g

PSA： 0.00000

LOGP： 1.02620

化學(xué)特性

蒙脫土K-10又稱蒙脫石是一種路易斯酸硅鋁酸鹽，為淡黃色固體，熔點(diǎn)>300°C密度 2-3，PH值2.8-3.8微溶于苯、丙酮、乙醚等有機(jī)溶劑，不溶于水，對(duì)環(huán)境無危害。蒙脫石是一種非常柔軟的硅酸鹽礦物質(zhì)，當(dāng)它們從水溶液中沉淀出來時(shí)形成微觀晶體，稱為粘土。蒙脫石是蒙脫石族的一員，是一種2：1的粘土，這意味著它有兩塊四面體的二氧化硅片，夾著中央八面體氧化鋁片。顆粒為板狀，平均直徑約1μm，厚度0.96nm;使用電子顯微鏡放大約25,000倍，需要“看到”單個(gè)粘土顆粒。該組成員包括皂石。蒙脫石是一種2：1的頁(yè)硅酸鹽礦物，其特征在于具有大于50％的八面體電荷;其陽(yáng)離子交換容量是由于Mg在中心氧化鋁平面中同晶取代Al。在這種情況下，低價(jià)陽(yáng)離子的取代使附近的氧原子具有可以吸引陽(yáng)離子的凈負(fù)電荷。相反，貝得石是具有大于50％四面體電荷的蒙脫石，源自在硅石片中Al的同晶取代。

結(jié)構(gòu)特點(diǎn)：蒙脫石是含少量堿金屬和堿土金屬的層狀水鋁硅酸鹽礦物，其結(jié)構(gòu)層為2:1型，層間具有水分子和可交換陽(yáng)離子的二八面體型鋁硅酸鹽，以蒙脫石為主要礦物成分的黏土稱為膨潤(rùn)土。晶格內(nèi)的異價(jià)類質(zhì)同象置換是蒙脫石最基本、最主要的構(gòu)造特性，蒙脫石的晶體結(jié)構(gòu)是由兩層硅氧四面片和一層夾于其間的鋁（鎂）氧（羥基）八面體片構(gòu)成，其硅氧四面體中的Si4+常被Al3+置換，鋁氧八面體中的Al3+可被Mg2+、Fe2+等低價(jià)陽(yáng)離子置換，使晶體層（結(jié)構(gòu)層）間產(chǎn)生多余的負(fù)電荷（永久性負(fù)電荷）。

物理化學(xué)性：質(zhì)蒙脫石的形態(tài)、成分和結(jié)構(gòu)特點(diǎn)決定了它的優(yōu)良吸附性、陽(yáng)離子交換性、分散懸浮性、可塑性、黏結(jié)性等。（1）表面電性蒙脫石的表面電性來自于以下三方面：層電荷：每個(gè)晶胞最高可達(dá)0.6，且不受介質(zhì)pH值的影響。這是蒙脫石表面負(fù)電性的主要原因。破鍵電荷：產(chǎn)生于四面體片的基面、八面體片的端面，系Si-O破鍵和Al-O（OH）破鍵的水解作用所致。當(dāng)pH值小于7時(shí)，破鍵吸引H+，表面帶正電；當(dāng)pH值大于7時(shí)，表面帶負(fù)電。八面體片中離子離解形成的電荷：在酸性介質(zhì)中，OH-離解占優(yōu)勢(shì)，端面電荷為正電；在堿性介質(zhì)中，Al3+離解占優(yōu)勢(shì)，端面電荷為負(fù)電；pH值為9.1左右為等電點(diǎn)。（2）膨脹性蒙脫石吸水或吸附有機(jī)物質(zhì)后，晶層間距增大，體積膨脹。鈣蒙脫石的吸水率和膨脹倍數(shù)大大低于鈉蒙脫石。鈉蒙脫石的膨脹倍數(shù)高達(dá)20-30倍，而鈣蒙脫石僅幾倍至十幾倍。（3）分散懸浮性和造漿性蒙脫石在水介質(zhì)中能分散成膠體狀態(tài)。鈉蒙脫石遇水膨脹可形成永久性的懸浮液或乳濁液。這種懸浮液具有一定的黏滯性、觸變形和潤(rùn)滑性。蒙脫石的造漿性不如坡縷石和海泡石好，鈉蒙脫石的造漿率可達(dá)10m3/t，鈣蒙脫石的造漿率較低。（4）陽(yáng)離子交換性和吸附性蒙脫石的結(jié)構(gòu)單元是兩個(gè)硅氧四面體層夾一個(gè)鋁氧八面體組成，靠共用的氧原子連接，其層間的陽(yáng)離子可以交換，這些可交換的陽(yáng)離子為鉀、鈉、鈣、鎂、鋁、鋰等，并很容易使顆粒分裂成帶電膠體，晶層間被吸附的陽(yáng)離子具有可交換性。天然蒙脫石在pH值為7的水介質(zhì)中的陽(yáng)離子交換容量為70-140mmol/100g（相當(dāng)于每個(gè)晶胞帶0.5-1個(gè)靜電荷）。蒙脫石的離子交換主要是層間陽(yáng)離子交換。晶體層面吸附的離子也具有交換性，且隨顆粒變細(xì)而增大。蒙脫石的陽(yáng)離子交換能力主要與層間陽(yáng)離子的類型有關(guān)。此外，也受蒙脫石的粒度、結(jié)晶程度、介質(zhì)性質(zhì)等因素的影響。陽(yáng)離子電價(jià)和水化能越高，代換性能越強(qiáng)，而被代換性也就越差。幾種常見陽(yáng)離子在濃度相同條件下，交換能力的順序?yàn)椋篖i+＜Na+＜K+＜NH4+≤Mg2+＜Ca2+＜Ba2+。其中，Mg2+和Ca2+的交換能力差別不大，H+的位置在K+或NH4+的前面。因此，鈉蒙脫石的陽(yáng)離子交換容量高于鈣蒙脫石。利用蒙脫石的陽(yáng)離子交換性可對(duì)其改型。因鈉蒙脫石的許多性能優(yōu)于鈣蒙脫石，故常將鈣蒙脫石鈉化。蒙脫石黏土具有優(yōu)良的吸附性和脫色性。

以蒙脫石為主的白色黏土（pH值小于7，故稱為酸性白土）為蒙脫石的風(fēng)化產(chǎn)物，其脫色率可達(dá)100%。用于食品、化工部門作吸附和脫色用的蒙脫石黏土，需進(jìn)行活化處理以增強(qiáng)其吸附性能。（5）熱性能蒙脫石加熱至200-700℃出現(xiàn)緩慢的膨脹，到700-800℃時(shí)有一急劇膨脹過程，生成無水蒙脫石。接著有一個(gè)較大的收縮，直到950℃又重新開始膨脹。鈉蒙脫石加熱至100℃后，陽(yáng)離子交換容量有所增加；加熱至100-300℃后，陽(yáng)離子交換容量有所降低；加熱至300-350℃后，陽(yáng)離子交換容量有較明顯的降低；至390-490℃即喪失膨脹性能，陽(yáng)離子交換容量降低到39mmol/100g。以上各性能，鈣蒙脫石相對(duì)鈉蒙脫石約低100℃。（6）可塑性和黏結(jié)性蒙脫石具有良好的可塑性能，其塑限和液限（即蒙脫石黏土呈可塑狀態(tài)時(shí)的下限和上限含水量）均大大高于高嶺石和伊利石，可達(dá)83%和25%。蒙脫石黏土成形后發(fā)生變形所需的外力較其他黏土礦物為小。蒙脫石的可塑性也與層間交換陽(yáng)離子的種類有關(guān)。鈉蒙脫石和鈣蒙脫石的塑限和液限值有明顯差別?？伤苄砸才c水分子層的厚度、顆粒形態(tài)及粒度有關(guān)。蒙脫石黏土具有優(yōu)良的黏結(jié)性。同樣，鈉蒙脫石的黏結(jié)性優(yōu)于鈣蒙脫石。（7）吸附脫色性蒙脫石黏土對(duì)各種氣體液體有機(jī)物質(zhì)具有一定的吸附能力，最大吸附量可達(dá)自身質(zhì)量的五倍，尤其是酸性膨潤(rùn)土和經(jīng)酸處理活化的活性白土對(duì)各種油類具有良好的脫色性能。

產(chǎn)品用途

蒙脫土K-10用作醫(yī)藥；化妝品。
