欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

氫氧化鋰

中文名稱：氫氧化鋰

英文名稱：Lithium hydroxide monohydrate

分子式：LiOH·H2O

分子量：41.96

CAS編號：1310-66-3

---

質(zhì)檢信息

質(zhì)檢項(xiàng)目   指標(biāo)值

澄清度試驗(yàn)  合格

氯化物(Cl)，％≤0.005

硫酸鹽(SO4)，％≤0.02

鹽酸不溶物,％≤0.005

鈉(Na),％   ≤0.05

鎂(Mg),％   ≤0.01

鉀(K),％    ≤0.05

鈣(Ca),％   ≤0.01

鐵(Fe),％   ≤0.002

碳酸鋰(Li2CO3)，％≤2.0

含量，％  ≥95.0

---

基本信息

氫氧化鋰是一種是鋰的氫氧化物，白色單斜細(xì)小結(jié)晶。有辣味。強(qiáng)堿性。在空氣中能吸收二氧化碳和水分。溶于水,微溶于乙醇,不溶于乙醚。1mol/L溶液的pH約為14。相對密度(d204)1.51。熔點(diǎn)471℃(無水)。沸點(diǎn)925℃(分解)。有腐蝕性。存在無水和一水合物兩種狀態(tài)。

很容易在空氣中吸收二氧化碳和水分，但吸收能力較NaOH，KOH稍差。氫氧化鋰具有堿的通性，可發(fā)生如下反應(yīng)。

1．堿性反應(yīng)

可使紫色石蕊試液變藍(lán)，使無色酚酞試液變紅；而其濃溶液經(jīng)實(shí)驗(yàn)驗(yàn)證，可以使酚酞變性，使溶液由紅色變?yōu)闊o色（類似于濃NaOH）。

2．與酸中和

HCl+LiOH=LiCl+H2O

3．與酸性氧化物反應(yīng)

2LiOH+CO2=Li2CO3+H2O（該反應(yīng)在航天中用于吸收二氧化碳）

4．與金屬鹽溶液反應(yīng)

FeCl3+3LiOH=Fe(OH)3↓+3LiCl

---

產(chǎn)品用途：

1.氫氧化鋰可用做光譜分析的展開劑、潤滑油。堿性蓄電池電解質(zhì)的添加劑，可增加電容量12%～15%，提高使用壽命2～3倍。

2.單水氫氧化鋰有機(jī)酸的滴定。照相顯影劑。制備鋰鹽。制造醇酸樹脂。催化劑。堿性電池。

3.用于化工原料、化學(xué)試劑、電池工業(yè)、石油、冶金、玻璃、陶瓷等行業(yè)，同時(shí)也是國防工業(yè)、原子能工業(yè)和航天工業(yè)的重要原料。用氫氧化鋰生產(chǎn)的鋰基潤滑脂，使用壽命長、抗水性強(qiáng)、防火性能好、難氧化、多次加熱-冷卻-加熱循環(huán)時(shí)性能穩(wěn)定，適用溫度范圍可從-50℃～＋300℃，廣泛用于軍事裝備、飛機(jī)、汽車、軋鋼機(jī)以及各種機(jī)械傳動部分的潤滑。在電池工業(yè)中，氫氧化鋰用于堿性蓄電池、鎳氫電池添加劑，可以延長電池壽命、增加蓄電量。此外隨著汽車工業(yè)的迅猛發(fā)展和汽車普及以及冶金機(jī)械工業(yè)對鋰基脂量需求的大幅增長，LiOH的消費(fèi)也越來越大，使得LiOH的生產(chǎn)顯現(xiàn)出前所未有的美好前景。2020年以前，大部分項(xiàng)目仍然在建設(shè)過程中，市場將以短缺為主；2020年以后，隨著新建項(xiàng)目產(chǎn)能釋放，供應(yīng)過剩風(fēng)險(xiǎn)將會增加。這其中，氫氧化鋰的產(chǎn)能釋放速度與碳酸鋰一樣，也取決于鋰輝石原料的供應(yīng)情況，因而全球鋰輝石資源的開發(fā)進(jìn)程也成為影響氫氧化鋰產(chǎn)能釋放的重要因素。

---

---

氫氧化鋰msds安全技術(shù)說明書

氫氧化鋰msds.DOC

化學(xué)品安全技術(shù)說明書

第一部分 化學(xué)品及企業(yè)標(biāo)識

化學(xué)品中文名：氫氧化鋰

化學(xué)品英文名：lithium hydroxide monohydrate；lithium hydrate

企業(yè)名稱：西隴化工股份有限公司

生產(chǎn)企業(yè)地址：廣東省汕頭市潮汕路西隴中街1-3號

郵 編: 515064 傳 真: 0754-82481768

企業(yè)應(yīng)急電話：400-7788689

電子郵件地址：339904316@qq.com

網(wǎng)站地址：http://f670.cn/

技術(shù)說明書編碼:

第二部分 成分/組成信息

√ 純品　　　　　　　　　　　　混合物

有害物成分 濃度 CAS No.

氫氧化鋰 1310-66-3

第三部分 危險(xiǎn)性概述

危險(xiǎn)性類別：第8.2類 堿性腐蝕品

侵入途徑：吸入、食入、經(jīng)皮吸收

健康危害：氫氧化鋰本品腐蝕性極強(qiáng)，能灼傷眼睛、皮膚和上呼吸道，口服腐蝕消化道，可引起死亡。吸入，可引起喉、支氣管炎癥、痙攣，化學(xué)性肺炎、肺水腫等。

環(huán)境危害：對環(huán)境有害。

燃爆危險(xiǎn)：不燃，無特殊燃爆特性。

第四部分 急救措施

皮膚接觸：立即脫去污染的衣著，用大量流動清水沖洗20～30分鐘。如有不適感，就醫(yī)。

眼睛接觸：立即提起眼瞼，用大量流動清水或生理鹽水徹底沖洗10～15分鐘。如有不適感，就醫(yī)。

吸　　入：迅速脫離現(xiàn)場至空氣新鮮處。保持呼吸道通暢。如呼吸困難，給輸氧。呼吸、心跳停止，立即進(jìn)行心肺復(fù)蘇術(shù)。就醫(yī)。

食　　入：用水漱口，給飲牛奶或蛋清。就醫(yī)。

第五部分 消防措施

危險(xiǎn)特性：腐蝕性極強(qiáng)。與酸發(fā)生中和反應(yīng)并放熱。在水中形成腐蝕性溶液。

有害燃燒產(chǎn)物：無意義。

滅火方法：氫氧化鋰本品不燃。根據(jù)著火原因選擇適當(dāng)滅火劑滅火。

滅火注意事項(xiàng)及措施：消防人員必須穿全身耐酸堿消防服、佩戴空氣呼吸器滅火。盡可能將容器從火場移至空曠處。噴水保持火場容器冷卻，直至滅火結(jié)束。

第六部分 泄漏應(yīng)急處理

應(yīng)急行動：隔離泄漏污染區(qū)，限制出入。建議應(yīng)急處理人員戴防塵口罩，穿防酸堿服。穿上適當(dāng)?shù)姆雷o(hù)服前嚴(yán)禁接觸破裂的容器和泄漏物。盡可能切斷泄漏源。用塑料布覆蓋泄漏物，減少飛散。勿使水進(jìn)入包裝容器內(nèi)。用潔凈的鏟子收集泄漏物，置于干凈、干燥、蓋子較松的容器中，將容器移離泄漏區(qū)。

第七部分 操作處置與儲存

操作注意事項(xiàng)：密閉操作，提供充分的局部排風(fēng)。防止粉塵釋放到車間空氣中。操作人員必須經(jīng)過專門培訓(xùn)，嚴(yán)格遵守操作規(guī)程。建議操作人員佩戴防塵面具（全面罩），穿橡膠耐酸堿服，戴橡膠耐酸堿手套。避免產(chǎn)生粉塵。避免與氧化劑、酸類、二氧化碳接觸。配備泄漏應(yīng)急處理設(shè)備。倒空的容器可能殘留有害物。

儲存注意事項(xiàng)：儲存于干燥清潔的倉間內(nèi)。遠(yuǎn)離火種、熱源。庫溫不超過30℃，相對濕度不超過80％。防止陽光直射。包裝密封。應(yīng)與氧化劑、酸類、二氧化碳、食用化學(xué)品分開存放，切忌混儲。儲區(qū)應(yīng)備有合適的材料收容泄漏物。

第八部分 接觸控制/個(gè)體防護(hù)

接觸限值：

MAC(mg/m3): 未制定標(biāo)準(zhǔn) PC-TWA（mg/m3）: 未制定標(biāo)準(zhǔn)

PC-STEL（mg/m3）: 未制定標(biāo)準(zhǔn) TLV-C(mg/m3): 未制定標(biāo)準(zhǔn)

TLV-TWA(mg/m3): TLV-STEL(mg/m3):

監(jiān)測方法：火焰分光光度法。

工程控制：嚴(yán)加密閉，提供充分的局部排風(fēng)。

呼吸系統(tǒng)防護(hù)：可能接觸其粉塵時(shí)，必須佩戴防塵面具(全面罩)。緊急事態(tài)搶救或撤離時(shí)，應(yīng)該佩戴空氣呼吸器。

眼睛防護(hù)：呼吸系統(tǒng)防護(hù)中已作防護(hù)。

身體防護(hù)：穿橡膠耐酸堿服。

手 防 護(hù)：戴橡膠耐酸堿手套。

其他防護(hù)：工作現(xiàn)場禁止吸煙、進(jìn)食和飲水。工作完畢，淋浴更衣。保持良好的衛(wèi)生習(xí)慣。

第九部分 理化特性

外觀與性狀：白色粉末。

pH值: 無意義 熔點(diǎn)(℃): 471.2

沸點(diǎn)(℃): 1626 相對密度(水=1): 1.51

相對蒸氣密度(空氣=1): 無資料 臨界壓力(MPa): 無意義

辛醇/水分配系數(shù): 無資料 閃點(diǎn)(℃): 無意義

引燃溫度(℃): 無意義 爆炸下限[％(V/V)]: 無意義

爆炸上限[％(V/V)]: 無意義

溶解性：溶于水，微溶于醇。

主要用途：氫氧化鋰用于制造鋰肥皂、潤滑脂、鋰鹽、堿性蓄電池、顯影液等。

第十部分 穩(wěn)定性和反應(yīng)性

穩(wěn)定性：穩(wěn)定

禁配物：強(qiáng)氧化劑、強(qiáng)酸、二氧化碳。

避免接觸的條件：

聚合危害：不聚合

分解產(chǎn)物：

第十一部分 毒理學(xué)資料

急性毒性：

LD50：

LC50：

刺激性：

亞急性與慢性毒性：大鼠吸入氫氧化鋰0.49mg/m3，1h/d，歷時(shí)幾周，先有呼吸道刺激癥狀，初5周見極度興奮，后轉(zhuǎn)入抑制。

致畸性：可能引起出生缺陷，孕婦應(yīng)避免接觸。

第十二部分  生態(tài)學(xué)資料

生態(tài)毒性：

生物降解性：

非生物降解性：

其他有害作用：該物質(zhì)對環(huán)境可能有危害，應(yīng)特別注意對水體的污染。

第十三部分 廢棄處置

廢棄物性質(zhì)：危險(xiǎn)廢物

廢棄處置方法：在污水處理廠處理和中和。若可能，重復(fù)使用容器或在規(guī)定場所掩埋。量小時(shí)，中和本品的水溶液，濾出固體做掩埋處置，溶液沖入下水道。反應(yīng)產(chǎn)生熱和煙霧，通過控制加入速度予以控制。

廢棄注意事項(xiàng)：處置前應(yīng)參閱國家和地方有關(guān)法規(guī)。

第十四部分 運(yùn)輸信息

危險(xiǎn)貨物編號：82003

UN編號：2680

包裝類別：Ⅱ類包裝

包裝標(biāo)志：腐蝕品

包裝方法：螺紋口玻璃瓶、鐵蓋壓口玻璃瓶、塑料瓶或金屬桶（罐）外普通木箱；螺紋口玻璃瓶、塑料瓶或鍍錫薄鋼板桶（罐）外滿底板花格箱、纖維板箱或膠合板箱；鍍錫薄鋼板桶（罐）、金屬桶（罐）、塑料瓶或金屬軟管外瓦楞紙箱。

運(yùn)輸注意事項(xiàng)：鐵路運(yùn)輸時(shí)應(yīng)嚴(yán)格按照鐵道部《危險(xiǎn)貨物運(yùn)輸規(guī)則》中的危險(xiǎn)貨物配裝表進(jìn)行配裝。起運(yùn)時(shí)包裝要完整，裝載應(yīng)穩(wěn)妥。運(yùn)輸過程中要確保容器不泄漏、不倒塌、不墜落、不損壞。嚴(yán)禁與氧化劑、酸類、食用化學(xué)品、等混裝混運(yùn)。運(yùn)輸時(shí)運(yùn)輸車輛應(yīng)配備泄漏應(yīng)急處理設(shè)備。運(yùn)輸途中應(yīng)防曝曬、雨淋，防高溫。公路運(yùn)輸時(shí)要按規(guī)定路線行駛，勿在居民區(qū)和人口稠密區(qū)停留。

第十五部分 法規(guī)信息

法規(guī)信息：下列法律法規(guī)和標(biāo)準(zhǔn)，對化學(xué)品的安全使用、儲存、運(yùn)輸、裝卸、分類和標(biāo)志等方面均作了相應(yīng)的規(guī)定：

　　中華人民共和國安全生產(chǎn)法(2002年6月29日第九界全國人大常委會第二十八次會議通過)；

　　中華人民共和國職業(yè)病防治法(2001年10月27日第九界全國人大常委會第二十四次會議通過)；

　　中華人民共和國環(huán)境保護(hù)法(1989年12月26日第七屆全國人大常委會第十一次會議通過)；

　　危險(xiǎn)化學(xué)品安全管理?xiàng)l例(2002年1月9日國務(wù)院第52次常務(wù)會議通過)；

　　安全生產(chǎn)許可證條例(2004年1月7日國務(wù)院第34次常務(wù)會議通過)；

　　常用危險(xiǎn)化學(xué)品的分類及標(biāo)志(GB 13690-92)；

　　危險(xiǎn)化學(xué)品名錄。

第十六部分 其他信息

填表時(shí)間：  2021年6月8日

填表部門：      研發(fā)部

數(shù)據(jù)審核單位：

修改說明：       暫無

---

氫氧化鋰生產(chǎn)方法

復(fù)分解法

氫氧化鋰通常是靠將碳酸鋰與石灰乳調(diào)成漿狀，用100℃水蒸氣加熱，濾去碳酸鈣的方法來制備。該法比較常用。Li2CO3(s)+Ca(OH)2=2LiOH(s)+CaCO3↓

氧化還原法

金屬鋰與水作用制取。該法原料較為昂貴，比較少用。

2Li+2H2O=2LiOH+H2↑

石灰燒結(jié)法

將含Li2O 3.6 %～4 .2 %的鋰云母與石灰石按質(zhì)量比1∶3 混合，加水至礦漿濃度為15 %時(shí)濕式球磨至直徑小于0 .076nm 。然后將磨好的料漿增稠到65 %， 送入回轉(zhuǎn)窯在850 ℃下煅燒4h，碳酸鈣分解產(chǎn)生的CaO與鋰云母反應(yīng)生LiOH ， 反應(yīng)如下：

Li2O·AI2O3·4SiO2+8CaO→Li2O·Al2O3+4[2CaO·SiO2]

Li2O·AI2O3+Ca(OH)2→2LiOH+CaO·AI2O3

將煅燒后的熟料水淬浸取，經(jīng)濃密、脫水分離后，通過三效蒸發(fā)器，溫度為120 ℃，93 ℃和60 ℃，蒸發(fā)，最后得到LiOH·H2O 。

2.攪拌下將工業(yè)氫氧化鋰溶于冷水中，濾去不溶物，濾液加熱蒸發(fā)至出現(xiàn)結(jié)晶，冷卻后甩干，即制得一水合氫氧化鋰試劑。

3.用一水合氫氧化鋰為原料，在裝有五氧化二磷的干燥器中干燥數(shù)日，可得到無水氫氧化鋰。也可在氫氣流中緩慢加熱一水合氫氧化鋰至140℃脫水而制得。

4.β -鋰輝石碳酸鈉加壓浸取法

將含Li2O5 .5 %～7.5 %的α—鋰輝石精礦在1050 ℃～1100 ℃的回轉(zhuǎn)爐中焙燒，使其轉(zhuǎn)化為β -鋰輝石，冷卻后磨至0 .074mm，按Li2O 的量加入3 .5倍～7 倍的Na2CO3 混合均勻，加溫在200 ℃浸出，通入CO2 生成可溶性的LiHCO3，過濾除去殘?jiān)缓蟀椿瘜W(xué)計(jì)量比加入精制石灰乳，反應(yīng)液濃縮結(jié)晶得到LiOH·H2O 。

5.碳酸鋰苛化法

將精制石灰乳與碳酸鋰以1 .08∶1 的比例混合，調(diào)節(jié)苛化液濃度18g/ L ～ 20g/ L，加熱至沸騰并強(qiáng)力攪拌，苛化約30min，反應(yīng)如下

Ca(OH)2+li2co3=CaCO3+2LiOH

反應(yīng)可得到濃度約3 .5 %的LiOH溶液。除去不溶性的殘?jiān)蛛x后將母液減壓濃縮、結(jié)晶而得到單水氫氧化鋰。單水氫氧化鋰在130 ℃～140 ℃干燥，再在150 ℃～180 ℃下減壓加熱，制得無水LiOH。碳酸鋰苛化法生產(chǎn)氫氧化鋰是目前國內(nèi)外特別是國外生產(chǎn)氫氧化鋰的主要方法。

6.離子膜電解法

離子膜電解技術(shù)是70 年代中期出現(xiàn)的具有劃時(shí)代意義的一種電解制堿技術(shù)，被世界公認(rèn)為技術(shù)最先進(jìn)和經(jīng)濟(jì)上最合理的制堿技術(shù)。離子膜電解制堿技術(shù)具有投資少、能耗低、出槽堿濃度高、生產(chǎn)成本小和無污染等優(yōu)點(diǎn)。

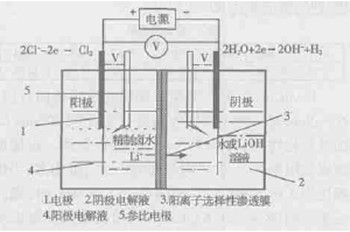

1）電解精制鹵水：將鹵水濃縮到含Li 為5 %～7 %，過濾后調(diào)pH10 .5～ 11 .5 沉淀除去鹵水中的鈣鎂離子，得到精制鹵水，然后將精制鹵水作為電解液放在特制的電解槽中電解，美國專利介紹了其制備工藝。裝置如圖所示：

OH 溶液；在陽極電解液和陰極電解液之間有一陽離子選擇性滲透膜，陽離子可以通過，而陰離子被阻擋而不能通過。電解時(shí)，如圖所示，Li+可以透過膜遷移到陰極轉(zhuǎn)化為LiOH。反應(yīng)產(chǎn)生的H2 和Cl2 可作為副產(chǎn)品制造HCl。最終在陰極可得到濃度約為14 %的LiOH 溶液，結(jié)晶干燥，即得LiOH產(chǎn)品。

2）電解Li2SO4 溶液：日本專利介紹了離子膜電解法電解Li2SO4溶液制備LiOH 的工藝流程。首先將鹵水制備的碳酸鋰用硫酸酸化制得Li2SO4 溶液， 然后把Li2SO4溶液作為陽極液，水作為陰極液放于上述的膜電解槽裝置中進(jìn)行電解， 其中陽極電解液和陰極電解液之間用含氟陽離子交換樹脂隔開，控制電壓為6V，電流密度為100A/dm2，電極反應(yīng)如下：陰極：2H2O +4e 2OH- +H2；陽極：2H2O -2e O2 +4H+在陰極可獲得質(zhì)量濃度約為10 %的LiOH溶液， 同時(shí)在陽極可獲得H2SO4 溶液，循環(huán)利用。離子膜電解法制備LiOH，不僅Li 回收率高，無二次污染，而且制得的產(chǎn)品純度高，可直接用來生產(chǎn)鋰潤滑劑。但本方法對精制鹵水雜質(zhì)離子的含量要求非常高：Na+和K+的總濃度在5 %以下，Ca2 + 和Mg2 + 的總量不超過0 .004 %，且鹵水鋰含量要高。另外，離子膜價(jià)格昂貴、不易維護(hù)，相對提高了制備LiOH 的生產(chǎn)成本。

5. 鋁酸鹽鋰沉淀法

鋁鹽與鋰離子可發(fā)生反應(yīng)形成極難溶于水的鋁鋰沉淀-水合鋁酸鋰。近年來， 不少學(xué)者對此進(jìn)行了研究， 如向鹵水中加入三氯化鋁和氫氧化鈉，形成鋁鋰化合物， 鋰的沉淀率達(dá)90 %以上。從海洋深處熱流體回收鋰。在Salton 海1600m 深處的熱流含氯化鋰200mg/ L，加氫氧化物調(diào)pH 為7 .5～8 .0，除去雜質(zhì)。直接濃縮或太陽能蒸發(fā)，鋰以鋁酸鋰的形式沉淀出來，當(dāng)鋁鋰比為3 比1，pH 為7 .5 ， 溫度75 ℃～80 ℃時(shí)，鋰沉淀率達(dá)到98 %。利用此法從死海鹵水提鋰，鋰回收率在80 %以上。美國道化學(xué)公司于60 年代就開始用鋁酸鹽沉淀法從高濃度堿土金屬氯化物鹵水中沉淀鋰。在如下組成的鹵水中加入水合氯化鋁，Al/Li =2.5～3.0 ， 攪拌，保持pH4.5～5.4，反應(yīng)溫度45 ℃～100 ℃，鋰的沉淀率達(dá)96 %。本方法生產(chǎn)氫氧化鋰是以濃度10 %的鋁酸鈉為原料， 用濃度為40 %的CO2 炭化分解制得Al(OH)3，按鋁鋰重量比13～15 加入到提硼后的鹵水中，控制pH6.8～7.0，溫度90 ℃，Al(OH)3可與鹵水中的Li+生成穩(wěn)定的鋁鋰化合物沉淀。

鋰的沉淀率達(dá)95 %。將得到的鋁鋰沉淀物在中性鹽存在下于120 ℃～130 ℃煅燒20min～30min，使其分解為Al(OH)3 和可溶性鋰鹽，熱水浸取，使沉淀物中的鋁鋰分離。將浸取液過裝有強(qiáng)酸性陽離子交換樹脂的交換柱， 溶液中的Li+、Mg2+等陽離子被置換留在交換柱中，然后用1 %～20 %的苛性堿液洗脫，Mg2+、Ca2+等雜質(zhì)離子生成氫氧化物沉淀留在交換柱中，而Li+則以LiOH 的形式隨洗脫液流出得到LiOH溶液；或者將浸取液流過裝有強(qiáng)堿性陰離子交換樹脂的交換柱，溶液中的LiCl 被轉(zhuǎn)換為LiOH隨溶液流出，Mg2 +、Ca2 +等雜質(zhì)離子被沉淀留在交換柱中被分離。本方法得到的LiOH 溶液濃度為6 %左右鋰的回收率在90 %以上。將得到的LiOH溶液蒸發(fā)濃縮、結(jié)晶干燥，即得LiOH 產(chǎn)品。從碳化液中回收的純堿和氫氧化鋁在900 ℃煅燒，浸取后得到的鋁酸鈉可以循環(huán)利用。鋁回收率86 %，純堿回收率89 %。樹脂可通過酸洗再生反復(fù)使用。該方法用于工業(yè)規(guī)模生產(chǎn)時(shí)的缺點(diǎn)是所得的鋁鋰沉淀物為膠體，固體重量只占10 %左右，平均顆粒僅1μm，不易過濾并且工藝流程復(fù)雜，能耗高。

6.煅燒法

將鹵水提硼，蒸發(fā)去水50 %，在700 ℃下煅燒2h，鹵水中的氯化鎂熱解變成氧化鎂，分解率達(dá)93 %，再用水浸取，浸取液加石灰乳和純堿除去鈣鎂離子，加入Na3PO4 沉淀出Li3PO4。過濾，將Li3PO4 沉淀與CaO 和Al2O3 以1∶6∶2 的比例混合磨細(xì)，于電阻爐中保持2300 ℃焙燒2h。

然后把煅燒混合物用85 ℃～95 ℃的熱水浸出，反應(yīng)如下：

3Li2o=AL2O3+3cao+3h2o→

6LiOH+3CaO=AL2O3

過濾，濾液經(jīng)蒸發(fā)濃縮、結(jié)晶、干燥，可得LiOH產(chǎn)品。鋰回收率90 %左右。煅燒后的氧化鎂殘?jiān)?、精制可得到純度?8 .5 %的氧化鎂副產(chǎn)品，鎂回收率為92 %。該方法的優(yōu)點(diǎn)是：鋰鎂等資源可綜合利用，需化工原料少；煅燒可以去除硼鎂等雜質(zhì)，提高了氫氧化鋰的純度。缺點(diǎn)是：鎂的使用使得工藝流程復(fù)雜， 設(shè)備腐蝕嚴(yán)重，蒸發(fā)水量大，能耗高。

7. 其他制備方法

硅酸鋰轉(zhuǎn)化法是將制得的碳酸鋰與硅酸共熔， 生成硅酸鋰，硅酸鋰水解， 產(chǎn)生氫氧化鋰。硫酸鋰轉(zhuǎn)化法是先把鹽湖鹵水中的鋰轉(zhuǎn)化為硫酸鋰，再用硫酸鋰和氫氧化鋇反應(yīng)，產(chǎn)生氫氧化鋰。

產(chǎn)品信息
[重量]	500g
[顏色]	白色
危險(xiǎn)性類別
[危險(xiǎn)性類別]	危險(xiǎn)化學(xué)品
