581-G光電比色計及其使用方法
實驗室k / 2019-07-13

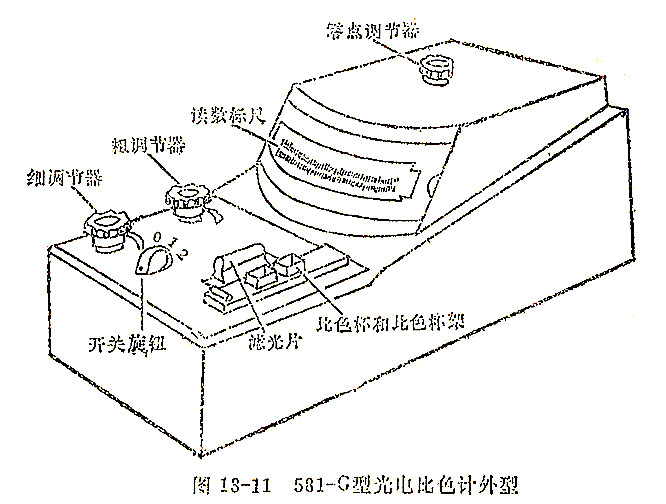

1.外型581-G型光電比色計是國產定型濾光光電比色計，其外形如圖13-11所示。
.jpg "581-G型光電比色計外型")

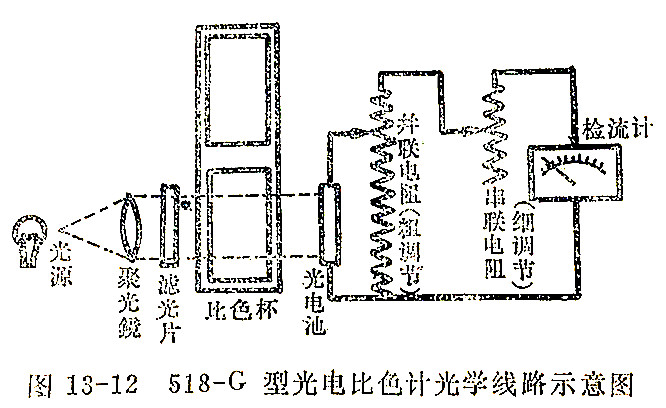

2.光學線路(圖13-12)測定時，從光源發出的光經過聚光鏡成平行光束，通過濾光片獲得適宜的單色光，照在比色杯上，被溶液吸收一部分，另一部分透過溶液照在光電池上，產生光電流，光電流的大小用檢流計測量，在檢流計標尺上直接讀出透光度T或吸收度A。實際測定時，先將空白溶液放在光路上，調節粗、細調器使透光度恰好為100％，然后分別將標準比色液和樣品比色液放在光路上測其吸收度A，再根據A值計算樣品的含量。
3.使用方法(參看圖13-11)
(1)接通電源前，儀器的開關及粗細調節旋鈕均應指在“0”位上，或以反時針方向旋至不能動為止。此時儀器處在關閉狀態。
(2)接通電源，將開關按至“1”位上，檢流計電源接通，檢流計光點發亮。用零點調節器將光點中心線調節到檢流計透光度標尺的“0”上。
(3)選擇合適的濾光片插入濾光片座內。
(4)取比色杯一只，裝入空白溶液，另一只裝入待測液，放入比色杯架內，蓋上遮光蓋以遮擋外面的雜光。裝溶液時，如有液體濺出，應隨即用軟紙或軟布揩凈。
(5)將開關撥至“2”位上，光源燈發亮，預熱十分鐘使光電流達到穩定，將裝空白溶液的比色杯推入光路，旋轉粗調節和細調節器，使檢流計的光點中心線指在透光度100％上，將裝待測液的比色杯推入光路進行比色，讀取讀數即可。然后將開關回“1”，取出裝待測液的比色杯，另換一個待測液，重新測定。
(6)測定完畢后將開關撥回“0”位，并將粗細調節器以反時針方向旋至不能動即已回到“0”位上。將濾光片放回附件盒，取出比色杯洗凈，將比色杯蓋仍蓋在比色杯架上。找去電源插頭，用塑料保護套將僅器套好。比色杯待干后放入附件盒內。
4.注意事項
(1)如使用直流電源，必須先將交流電源插頭按掉，然后將直流電源插頭插上，插頭必須插到底，否則將燒毀變壓器。蓄電池電容量要大，保證供電穩定。蓄電池的各接點應清潔與接觸良好。使用交流電源時，應將直流電源插頭拔掉。
(2)為了保證儀器的正常性能，應在連續使用2～3小時后，休息一個短時間，再行使用。
(3)測定時如暫不比色，可將開關轉至“1”處，關閉光源燈，以保護光電池。
(4)在標尺的吸收度0.1～0.65刻度范圍內進行測定，能得到更準確的結果。
(5)比色杯不得用毛刷刷洗，不能用粗糙的紙或布來擦，勿用手指捏光線通過面，以免沾上油污等影響測定。洗滌時一般先用蒸餾水洗，然后用無水乙醇淋洗，必要時可用HCl或適當溶劑洗滌，但應避免使用堿或過強的氧化劑。
.jpg "518-G型光電比色計光學線路示意圖")

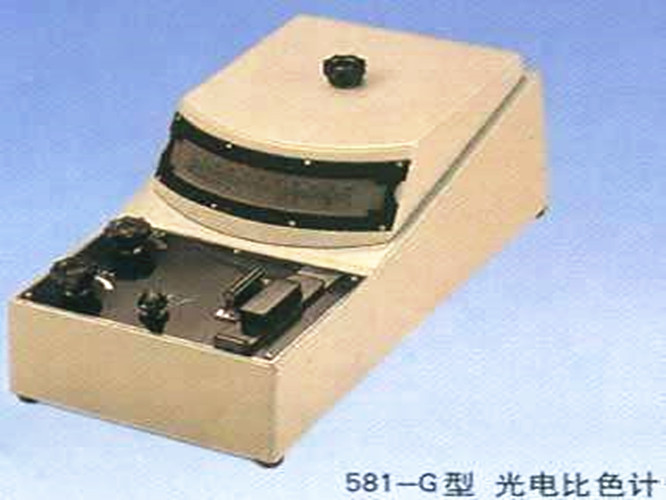

.jpg "581-G型光電比色計")
