林產化工的水蒸氣蒸餾工藝及其基本設備
化學先生 / 2019-07-19

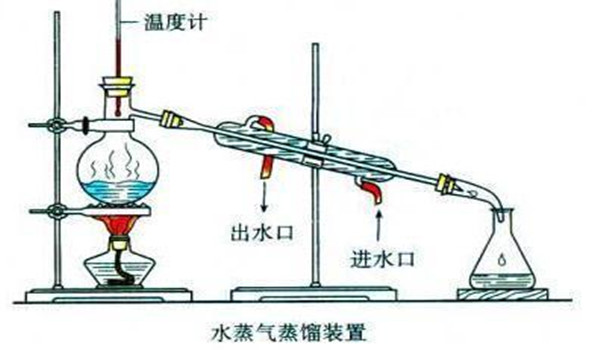

水蒸氣蒸餾是將蒸氣直接通人待分離的物料體系，使被分離的組分能在比原沸點低的溫度下沸騰,生成蒸氣和水蒸氣一同溢出,經冷凝后分成水、油兩層,收集油層，得到所需要的產品。水蒸氣蒸餾主要用于提取植物中的揮發性油。
水蒸氣蒸餾的原理是道爾頓氣體分壓定律，即互不相溶的混合物在受熱時逸出蒸氣，其蒸氣的總壓等于該溫度下各組分蒸氣壓之和。所以在多種分體系中，該體系的沸點較其中任- -組分的沸點都要低這樣，通過水蒸氣蒸餾可以在不太高的溫度下蒸餾出易揮發組分。

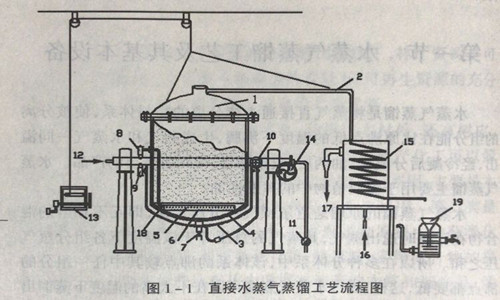

根據工藝的特點，水蒸氣蒸餾可分為直接水蒸氣蒸餾、水中蒸餾、水上蒸餾。水蒸氣蒸餾一.般在常壓下進行，但如果組分在常壓下，則溫度內易分解，可選用減壓水蒸氣蒸餾工藝。對于高壓下較穩定、常壓下回收蒸汽較困難時，可采用加壓水蒸氣蒸餾工藝。一、直接水蒸氣蒸餾工藝鍋爐產生的水蒸氣直接送人蒸餾釜，通過被蒸液層或料層,將揮發性組分帶出蒸餾釜,經冷凝后分成水、油兩層,收集油層，完成直接水蒸氣蒸餾,其工藝流程見圖1-1。
此法般需要較高壓力的蒸氣，蒸氣表壓一般在0.4 ~ 0.6MPa。直接水蒸氣蒸餾的特點是蒸餾速度快，出油快。該工藝適用于松脂加工和鮮料的蒸餾。某些干料在預先“水散"后，也可采用此法蒸餾。
1.罐蓋;2.蒸氣輸出管; 3.罐殼;4.加熱夾層;5.通氣管;6蒸氣出口;
7.放液閥;8.罐中通氣閥; 9.夾層通氣閥; 10.廢氣閥; 11.疏水器;12.熱蒸氣;
13.絞轆;14.絞盤; 15.冷凝器; 16.冷凝水入口;17.冷凝水出口; 18.假底; 19.芳香油接收器
二、水中蒸餾工藝

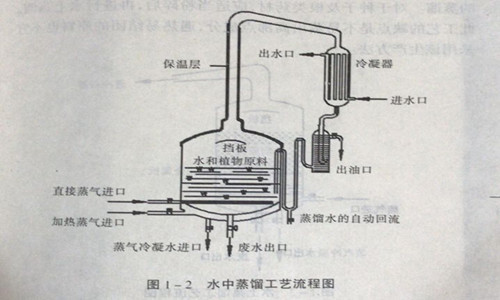

該工藝是將物料完全浸在水中進行蒸餾，揮發性有機物隨沸水的水蒸氣蒸餾出來。該工藝適用于粉狀植物原料，遇熱易于結團的物料和鮮花類物料的蒸餾但含較多的黏質膠質或淀粉的原料.不宜采用，加熱方法可以采用直接火加熱法，蒸氣夾層法，蒸氣蛇管法等。其工藝流程見圖1-2。
三、水上蒸餾工藝

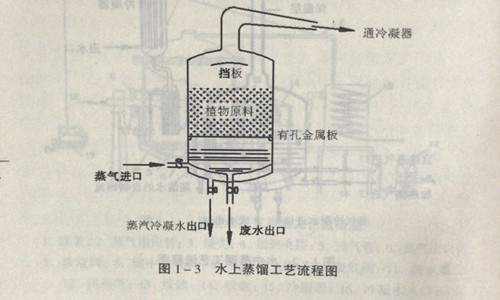

水上蒸餾工藝又稱隔水蒸餾工藝。該工藝是將物料放在蒸餾釜中多孔的篩板上，下面放水，且與隔板相距10cm左右，或以水沸騰時不濺濕篩板上的物料為度2用蒸氣夾層法，或蒸氣蛇管法加熱,使水沸騰，水燕氣通過物料將揮發性油蒸出,其工藝流程見圖1-3。
此工藝具有設備 簡單,操作方便，可就地加工。同時由于蒸餾時間短，得到的芳香油的質量高。適于草本植物和葉片含揮發油的蒸餾。對于種子及根類藥材，應適當粉碎后，再進行水上蒸餾。此工藝的缺點是不易蒸出高沸點成分，遇熱易結團的原料也不宜采用該生產方法。
