林產化工中木材炭化的常用裝置
化學先生 / 2019-07-22
一、炭窯

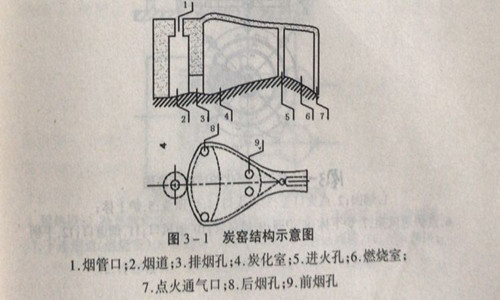

炭窯是廣泛使用的結構簡單的燒炭裝置，容易建造，不受條件限制,其結構如圖3- I所示。炭窯燃燒室的作用是燃燒燃料材加熱炭化室。在燃燒過程中要控制火力，使火焰逐漸進人炭化室。當前后煙孔松土干燥時，挖出松土讓煙氣冒出。當前后煙孔中的煙氣先后由灰白變?yōu)榍酂熀?，用泥土蓋實煙孔使煙氣由煙道口排出。炭化過程中,煙氣由灰白色逐漸轉變?yōu)辄S色，最后變成青煙。此時標志已炭化完畢，隨即封閉各道口，防止空氣進人窯內，待其冷卻后，即可出窯。
正常燒制一窯木炭的周期約為3~5天,木炭得率一般為18%-22%。依據冷卻方式不同，生產的木炭有黑炭和白炭。
二、移動式炭化爐

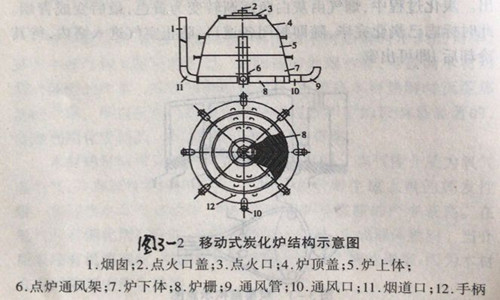

移動式炭化爐由爐體、爐頂蓋、爐柵、點火通風架及煙囪等部分組成,其結構如圖3-2所示。開車生產時,打開點火口蓋,點燃爐內的燃料材，燃燒升溫。當煙囪溫度在60攝氏度左右，蓋上點火口蓋,并用沙土密封。大約4~5h后，煙氣由灰白色變?yōu)辄S色，表明熱解進人炭化階段。當通風口出現火焰、煙氣為青煙時，煙囪伴有嗡嗡聲,表明炭化已完成，此時應封閉通風口，稍后封閉煙道口，待爐體冷卻后出炭。般燒炭周期為24h,木炭得率為15% ~25%。
三、斯列普爐

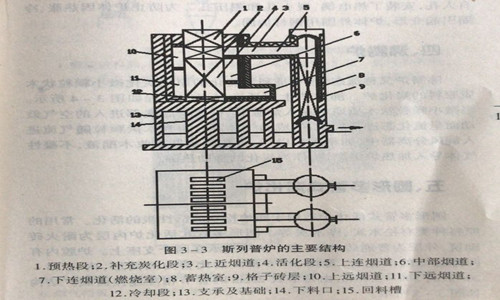

斯列普爐又名鞍式爐，是我國廣泛使用的一種爐型。它具有活化溫度穩定、產品質量好、得率高、能耗省和爐體壽命長等特點。斯列普爐由爐本體、兩個蓄熱室和煙囪構成，結構如圖3- 3所示。
活化爐本體為方形體，內村耐火磚,外砌紅磚，中間嵌有保溫材料。爐腔正中間用厚耐火磚將爐分成左右兩個半爐，由燃燒室將兩個半爐相連。妒腔分成8個互不相通的活化槽，可以同時話化8個不同品種的活性炭。
為了控制活化反應，保證沒有多余空氣進人爐內，在爐頂加料槽裝有鐵蓋并加以水封，爐底出料處有蒸氣封裝置。爐子還設計有人孔，安裝了熱電偶、視火孔和測壓孔。為防止?fàn)t體因熱脹、冷縮引起變形，爐體外圍用鋼材加固。
四、沸騰爐

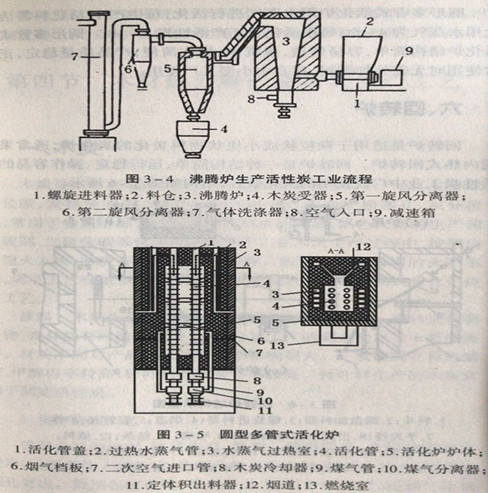

沸騰爐又稱流態化爐，是利用流化的原理炭化微小顆粒狀木質原料的炭化爐。沸騰爐生產活性炭工藝流程如圖3-4所示。當微小顆粒狀木質原料送入爐膛后，被從爐膛底部進人的空氣鼓動而呈流化態進行炭化，生成的氣體混合物和木炭顆粒隨氣流進人旋風分離器中,捕集木炭以后，再在冷凝器回收木醋液，不凝性氣體導人加熱爐中燃燒，作為炭化的輔助熱源。
五、圓形多管式活化爐
圓形多管式活化爐適用于質地松軟的活性炭的活化。常用的原料種類有松木炭、樺木炭等。圓形多管式活化爐內層為耐火磚砌筑,外層為普通磚砌筑，整個爐體支承在兩個支座上。爐膛內有兩排直立的活化管,每排4~6根。活化管為圓簡形，內徑15- 20cm高500~ 550cm,由每節長25cm的管節相互連接而成。結構如圖3-5所示。
圓形多管式活化爐用水蒸氣進行活化，每生產1t活化料需活化用水蒸氣為4~ 5t;每根活化管年產活性炭8~ 101。圓形多管式活化爐結構簡單，容易建造.投資少,操作簡便，產品質量穩定，正常使用時無需外加燃料,適合中小型工廠使用。
六、回轉爐

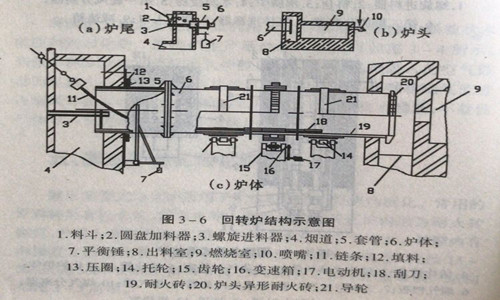

回轉爐是適用于顆粒狀或小塊狀物料炭化的炭化爐,通常采用內熱式回轉爐?；剞D(zhuǎn)爐是一種結構簡單、運行穩定、操作容易的活性炭工業中廣泛使用的炭化裝置，結構如圖3-6所示。
木材原材料由爐尾進人回轉爐爐膛，炭化后的物料從爐頭的出料裝置卸出，產生的氣體混合物隨爐尾導出,經凈化處理后排出（林產化工http://f670.cn/category.php?id=394）。
