紅外分光光度計的光路與付里葉變換紅外光譜儀
實驗室k / 2019-07-24
光路
目前國內生產的有天津光學儀器廠的WFD-14型、上海分析儀器廠生產的7400型、7650型等。WFD-14型紅外分光光度計為光學零位法儀器,現對其光路作一簡介。

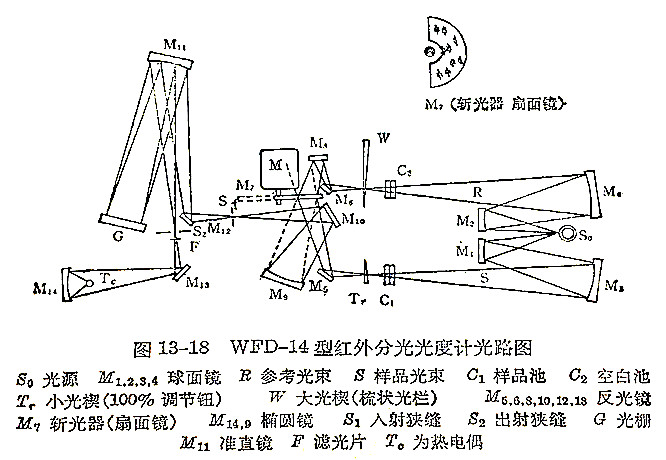

紅外輻射S0分別由凹面鏡M1、M2及M3、M4對稱地分為兩束,一束通過樣品池C1,另一束通過參比池C2,兩光束再分別聚焦于小光楔下Tr(100%調節鈕)及大光楔W(梳狀光欄)上,再分別由M5及M6、M8反射會合于斬光器(M7)上,斬光器每旋轉一周,樣品光束與參比光束以相同的入射角交替照射在橢圓鏡M9上,再經M10反射后,兩束光交替成象于入射狹縫S1上,通過S1的光束被準直鏡M11反射,形成平行光束移射至光柵G上,光東經色散后再經M11在出射狹縫S2上排列成光譜。由于在波數掃描過程中光柵G按一定速度轉動,因此使不同波長的紅外線依次通過出射狹縫S2及濾光片F(xiàn),再經M13反射,橢圓鏡M14聚焦在真空熱電偶Tc的接受靶上,熱電偶將光信號變?yōu)殡娦盘?hào)。
由于斬光器M7每秒旋轉10周,故樣品光束與參比光束每秒10次交替照射至熱電偶上,當兩束光相等時,無信號輸出,當參比光束光強大于樣品光束時,則在熱電偶上產生與光強差成正比的10周交流信號電壓,經放大調制等步驟而后帶動筆電動機及參比光束中的光楔使之向減弱參比光束光強的方向移動,直至兩光束光強相等,此時熱電偶無信號輸出。
因?yàn)楣庑ǖ耐腹饷娣e在全長內由零到最大值嚴格按線性變化,因此參比光束中光楔所在位置,正好等于樣品的透光率,且記錄筆與光楔同步移動,因此,當光楔位置變化時,則筆的位置也相應變化,而繪制出樣品的吸收曲線。
付里葉變換(Fourier transform)紅外光譜儀簡介
目前,要求能對樣品進行快速分析,以期與色譜儀器聯用,充分發揮各自的分離分析效能。色散型紅外分光光度計由于本身的局限,要獲得一張完整的譜圖至少需要約2s左右的時間,因此不能滿足聯機快速掃描的要求。而干涉型紅外分光光度計即付里葉變換紅外分光光度計(FT-IR),可達到上述要求,它由邁克爾遜干涉儀及數據處理系統等部分組成,其工作原理如下:
光源發出的紅外輻射,由邁克爾遜干涉儀變成干涉圖,通過樣品后即得到帶有樣品信息的干涉圖,經放大器將信號放大,輸入到專用計算機的磁芯儲存體系中,當干涉圖經模擬-數字轉換器(A/D)進行演算后,再經數字一模擬轉換(D/A)及波數分析器掃描記錄,便可得到通常的紅外光譜圖。
付里葉變換紅外分光光度計有如下特點:
1.快速掃描 色散型儀器是按波數的變化依次測定樣品對紅外線的吸收,從而獲得紅外光譜圖。而付里葉變換紅外分光光度計的干涉儀,在整個時間內同時測定所有波數的信息,一般在1秒鐘時間內便可對全譜進行快速掃描,從而為實現與色譜儀器聯用提供必要的條件。
2.高分辦率 色散型儀器(如光柵紅外分光光度計)的分辨率在1000cm-1處為0.2cm-1,由于付里葉變換紅外光譜儀的分辦率取決于干涉圖形,儀器所能達到的光程差越大,則分辨率越高,一般可達0.1~0.005cm-1,從而大大提高了儀器的性能。
3.高靈敏度 由于干涉型儀器的輸出能量大,可分析10(-9次方)g超微量樣品。
4.高精密度 波數是紅外譜圖上的一個重要參數,是紅外定性分析的依據。付里葉變換紅外分光光度計的波數精度,可準確測量到0.01cm-1。
