第四節 固定床催化反應器
在多相化反應中，顆粒狀固定床反應器的應用，最為廣泛。
這是由于固定床一般結構簡單，建設費用低，也容易操作。此外，固定床還具有以下優點:的
(1)催化劑在固定床中磨損少;
(2)催化劑的形狀和大小，可在很大的范圍內選擇
(3)允許空速變動的范圍大，因此接觸時間可以大幅度的變化，能適應很快的和很慢的化學反應
(4)一次通過的轉化率高，特別有利于未反應的原料循環再用。
但是，事物總是一分為二的，固定床具有這些優點的同時，也存在下面一些缺點：
(1)固定床反應器不利于采用壽命短的或需要頻繁再生的催化劑
(2)沿催化劑床層的軸向和徑向，不可避免地產生溫度梯度
(3)當床層厚或空速大時，壓力降增大，動力消耗增加。為了解決上述問題，設計上常常采取許多技術措施，例如催化劑的放置方法和反應熱交換方法，與此相適應地就出現了各種結構的反應器。
目前工業上采用的固定床反應器，有下面一些類型。
一、單層絕熱反應器

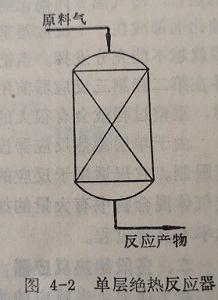

又叫容積型絕熱反應器，它是絕熱反應器中最簡單的一種。如圖4-2所示。這種反應器大多數是由金屬材料制成的圓筒，圓筒下部有一個格板，將催化劑堆放在格板上。反應氣的體從反應器的上部進入，通過催化劑床層，由下部流出而不致使催化劑顆粒運動或造成磨損甚至被夾帶出去。也有少數反應器是球形或橢圓形的。這種結構的反應器，催化劑層高與床層直徑之比，要有一個適宣的數值。如果層高與直比過大，就會使流體阻力増加；同時由于健化劑本身的重量，容易壓碎下部的化劑。反之，如果比值太小，又會使氣流流經造價層時分布不均。
單層絕熱反應器，具有構簡單，空間利用率高，和操作方便的優點。石腦油的臨氫重整，丁烷脫氫制丁烯和丁烯，乙烯氣相水合制酒精等過程，就是采用這種結構的反應器。

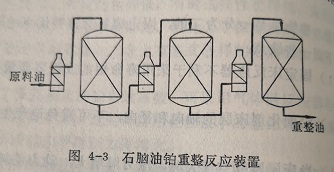

為了改善反應溫度條件，有時把幾個這種結構的反應器串聯起來。例如由石腦油催化重整生產芳烴的工藝流程，就是把三個反應器串聯起來的(圖4-3)。重整過程是吸熱的，隨著重整反應的進行，沿氣流方向催化劑床層溫度逐漸降低，如果把所需要的催化劑都放在一個反應器里，則沿氣流方向越向下，催化劑的作用就越不能充分發揮。當把這些催化劑分別放在三個反應器里，并在第二和第三反應器前用加熱爐將原料氣提高到所需要的溫度時，重整過程就會有很大的改善。
由于單層絕熱反應器沒有熱交換設備，從而使它的應用受到了限制。它僅適用于反應的熱效應不大，反應產物比較穩定，反應氣體混合物中有大量的如水或氮?dú)獾惹樾詺怏w，一次通過的轉化率不高等過程。
二、多段絕熱反應器

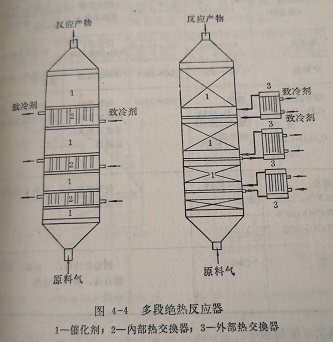

在工業上，當反應的熱效應較大時，常常采用多段絕熱反應器，如圖4-4所示。在反應器內有若干層隔板，顆粒狀的催化劑1均勻地分布在隔板上。催化劑床層之間裝有列管式熱交換器2，或把熱交換器裝在反應器之外如3。原料氣從反應器下部進入，交替地通過催化劑床層進入熱交換器的換熱管。反應混合物從最后的催化劑床層中流出后，再進行回收、分離和精制。

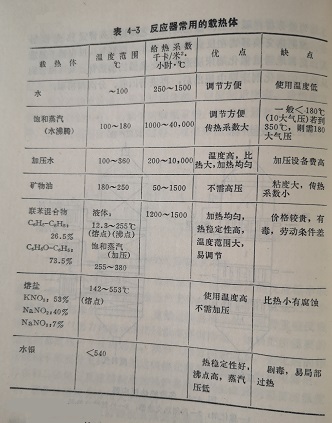

為了保持反應所需要的溫度條件，可用各種換熱方法。根據過程的特點，選擇適當?shù)臒彷d體和冷卻劑，或者就用原料本身。工業上常用的熱載體列于表4-3。
多段絕熱反應器，在操作上具有很大的靈活性。因?yàn)樵诿總€(gè)熱交換器里，可以將反應混合物冷卻或加熱到所需要的溫度，這樣可使催化反應在各層中以接近最適的溫度條件下進行從而提高催化反應的效率。
在生產酸的過程中，二氧化硫氧化為三氧化所用的多段絕熱反應器，就是一個典型的例于。
這個反應是可逆的放熱反應
SO2+1/2 02≒S02+22.9千卡

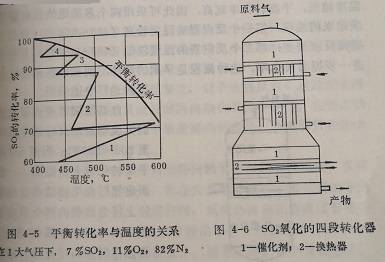

溫度升高，平衡轉化率降低。平轉化率和溫度的關系，如圖4-5所示。由圖可見，反應溫度越低，對提高平衡轉化率越有利。但是由化劑的性要求，入氣體的溫度不能低某一溫度加果入口氣體的溫度低這個溫度時，由催化反應的速度大慢，以致反應放出的熱量不是維持化劑床層為繼續進行反應所必需的溫度，這樣的溫度通常稱為燃起溫度。燃起溫度的高低決定于化劑的性質和氣體組成。對于釩催化劑，當氣體組成為7％SO2;11％02;82％N2時，燃起溫度一般在400C左右。

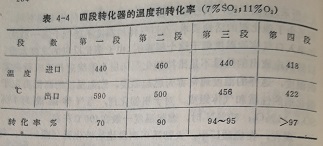

現在，在硫酸廠中，大都用四段絕熱轉化器(圖4-6)，每段氣體進口和出口溫度以及轉化率，列于表4-4。由于每段出口溫度漸降低，方可使最終轉化率達到97％以上。
為了進一步提高轉化率和防止大氣污染，可將達到一定轉化率的混合氣體導入吸收塔，將三氧化硫吸收下來，然后再送入轉化器的下一段。這樣在化學平衡上有利于二氧化硫的深度轉化。前國外新建硫酸廠，普遍采用兩次轉化兩次吸收流程，轉化率可高達9.5％，尾氣中二氧化硫含量在0.05％以下。
一氧化碳水蒸汽變換制氫是合成氣制造的一個重要步驟，反應是可逆的放熱反應：
溫度越低，平衡轉化率越高，此可采用兩個多段絕熱反應器串聯起來的流程。第一個反應器的溫度較高(480～550℃)，有利于提高反應速度，第二個反應器的溫度較低(400～450℃)，有利于進一步提高轉化率。這種流程是早期的設計，現在僅在某些中小型的老廠中還采用。
自低溫銅鋅變換化劑研究成功后，反應溫度可降至200～280C，因而CO的平衡轉化率大為提高。一般新建氨廠在交換反應器的設計上將老流程的兩個反應器疊合在一起，如圖4-7所示將催化劑分兩層充填，通常上層是充填耐熱性較高的鐵催化劑，下層則充填低溫活性高的銅鋅催化劑。上層的反應溫度一般在300~500℃，下層的反應溫度則在200~280℃。這種設計可使出口氣體中CO的濃度降到0.5％以下，從而給采用除CO和CO2新工藝甲烷化創造了條件。
多段絕熱反應器，相對說來，結構比較簡單，特別是對大噸位的裝置，例如對日產1000噸以上的大型反應器，在隔板間用高效的熱交換結構，可以分段控制床層溫度，使反應在最適溫度下進行，同時催化劑床層的阻力也不大。由于它具有這些優點業上常應用。如由環己醇脫氫制環己，丁二醇脫水制丁二烯以及CO變換制氫氣等。多段絕熱反應器的缺點是裝卸催化劑不方便，當床層很薄時沿床層軸向氣體容易分布不均。
三、列管式反應器
列管式反應器在現代石油化工中的應用非常廣泛。特別是對那些強烈的放熱反應，例如，由烴類氧化制取含氧化合物，常常采用列管式反應器。
由于列管式反應器在結構上與換熱器相似，所以也叫做熱交換型反應器。這種反應器實際上就是將許多單個的反應管并聯起來，并把它固定在反應器殼體內的管板上。
為了保持催化反應的最適溫度，對于放熱反應必須及時的將反應熱導出，對于吸熱反應及時的向催化劑層中供熱。在強烈的放熱反應中問題最復雜。其中最重要的問題是，反應管管徑的大小及載熱體選擇和循環方式。
反應管徑的大小對催化劑層徑向溫度分布的影響很大。反應管由金屬制成，導熱系數大但在大多數情況下，催化劑的導熱系數相對要小的多。在反應進行時，反應熱由催化劑通過管壁傳遞給管外載熱體。因此，從反應管壁沿半徑方向越接近管的中心，溫度差越大。由此可見，管徑越小，溫差越小。但是管徑越小，反應器的管數增加，設備費用增加，催化劑裝卸不方便，流體阻力也升高。所以，工業上采用的管徑通常不小于15毫米，一般為20～30毫米以上。

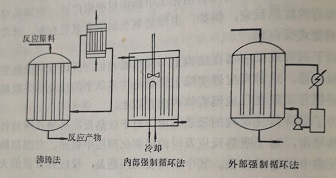

關于載熱體的選擇和循環方法，可根據要控制的溫度范圍來決定?？刹捎盟柡驼羝?、加壓水、礦物油、聯苯一聯苯混合物和熔鹽等(見表4-3)。常用的循環方法有沸騰、內部強制循環和外部強制循環等。
乙炔法合成氯乙烯的反應
是放熱反應。反應溫度為160～10℃于反應溫度不太高，可果用循環法。反放出的量過管傳給沸的水，水受熱變?yōu)檎羝?，進入外部冷凝器冷凝為水，然后再自然流入反應器，循環使用
是強烈的放熱反應，通常反應溫度為400~500℃，混合氣體中含的1％(重量)，其余是空氣。反應溫度高，可采用熔鹽為載熱體的內部強循環方法。熔鹽在反應器的管間，用攪拌器攪，使鹽的溫度在反應器內基本上一致。氧化放出的熱量，通過管傳給鹽，再傳給水，水變?yōu)檎羝?，然后?dǎo)出反應器外。對這個反應也可采用外部強制循環的方法。
為了各種不同的目的，有時將兩個列管式反應器串聯起來。例如乙烯氧化制環氧乙烷時，有采用兩段氧化流程的，如圖4-9所示。反應
也是強烈的放熱反應。環氧乙烷是不穩定的產物，為了減少環氧乙烷的進一步氧化，當乙烯在第一反應器內轉化率達到某一定程度時，將混合物導出反應器，用水吸收，吸收后的氣體中還含有未反應的乙烯，補充適量的空氣后，經過換熱再送入第二反應器。這樣既可提高總收率，又可避免催化劑層的過熱。
由乙炔和氯化氫合成氯乙烯的反應，也是一個強烈的放熱反應，為了延長氯化汞(載在活性炭上)催化劑的壽命，也可以采用上述兩段反應的流程。這樣可以避免由于催化劑層中出現“熱點”而使催化劑失活。
列管式反應器的最大優點，是反應氣體通過催化劑床層接近活塞流，返混很小，對于強烈的放熱反應能提供比較合理的溫度條件，避免化劑因宋層過熱面，以及不穩定產物的進一步反應，化劑選擇性高，容易掌放大規律，工業化比較有把，因而在烴類的氧化工藝中被廣泛地采用。除上述反應外，還有兩烯氧化制丙烯和丙烯酸，丙烯氧化丙烯等。
列管式反應器的主要缺點，是構復，加工制造不方便，特別是對大型反應器，需要安裝非常多的管子，幾千根到一萬多根。例如，由和空氣氧化生產的列管式反應器，年產1.5萬噸的一合反應器就有一萬五千余根管子，如果再放大到2.5萬噸，就需要兩萬多根管子。在需要加壓時，又增加了設備材料和加工制造的復雜性。
四、本身熱交換型反應器
這類反應器結構的特點，是利用原料氣來降低催化劑床層的溫度，同時原料氣本身也達到預熱的目的。因?yàn)橐环矫娣磻?yīng)放出的熱量，需要導出，另一方面原料氣在進入催化劑床層之前，也必須預熱到一定的溫度，所以采用這種形式的結構，可以說是一舉兩得。

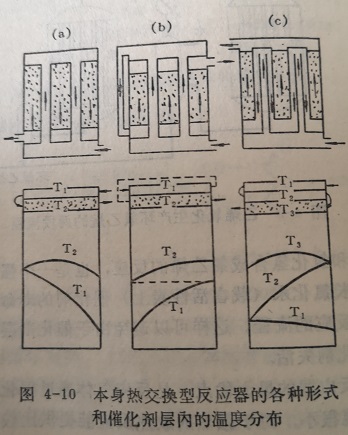

本身熱交換型反應器有多種。常見的基本換熱方式如圖4-10所示。圖中氣流方向如猜頭所示，上方的三個圖是熱交換的基本形式，下方的三個圖是與之對應的溫度分布，(1)和(2)中的T1表示氣流在床層的溫度分布，T2表示化劑床層的溫度分布(3)中的T1和T2分別表示氣流在管內和管外的溫度分布，T2表示催化劑床層的溫度分布。由圖可以明顯看出，熱交換的方式不同，在催化劑床層中溫度分布形式也不一樣。因此可以根據催化劑床層溫度分布的需要，設計各種形式的反應器。
氨的合成塔，是這類反應器最典型的應用實例。由于合成氨工業的重大意義，而合成塔又是合成氨裝置的心臟，所以合成塔的設計是關健技術問題之一，特是日產1000～2000噸的巨形塔的設計。對于日產1000噸的合成塔，塔徑1.82.42米，塔高23.5～12.0米，塔重105～220噸。目前國外正在進行日產3000合成塔的設計，這種塔的外筒重量約為400噸。

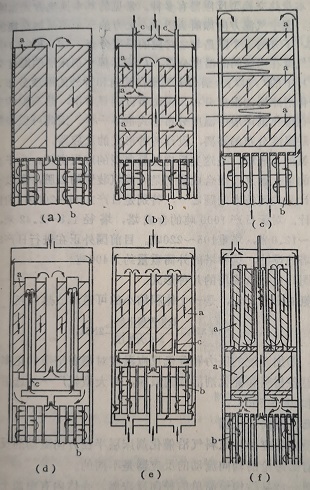

圖4-11是合成塔的幾種形式。
氨的合成反應，是一個體積縮小的可逆的放熱反應
因此，增加系統的壓力和降低反應溫度對提高平衡轉化率有利。但受設備材料和催化劑活性的限制，對大型氨廠一般選用300大氣壓和400～500C。
五.徑向反應器
徑向反應器是原料氣沿催化劑床層半徑方向流動的反應器。這和前面討論的軸向流動的反應器是不同的。

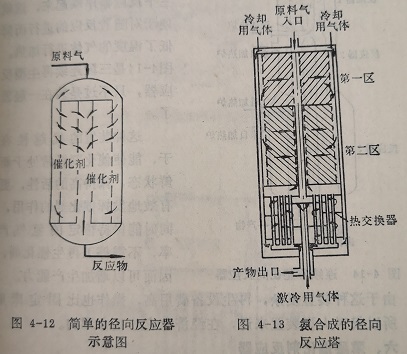

圖4-12是結構最簡單的徑向反應器。殼體內有由兩個半徑不等的同心圓多孔板組成的夾層，把催化劑放在夾層里。原料氣由反應器的上部進入化劑床層的外都空間，經多孔板進入化劑層，并沿半徑方向向反應器的中心管流動，最后由中心管導出反應器。
徑向反應器最大的優點、是氣體通過化劑床層的壓力降小可使用非常細的催化劑顆粒，允許高空速操作。
徑向反應器已應用于合成氨和石腦油化重整的過程。
現在氨的合成塔，逐漸向大型化發展不久的將來，可能實現年產一百萬噸的合成塔。采用徑向合成塔，由于壓降小可采用1.5～3毫米粒徑的催化劑，而軸向反應器則通常使用812米的粒徑。這樣大大提高了催化劑的表面利用率，從提高了轉化率，增加了生產能力。同時由于壓降小，也可以減少動力消耗。
合成氨徑向合成塔的種類很多，圖4-13是其中一種的示意圖。原料氣從上部主要入口進入合成塔，沿外筒與內筒之間的空自上而下地流動，以冷卻外筒，從塔的下部進入換熱器。在換熱器里被反應后的氣體加熱，然后與下部進入的激冷原料氣體混合，調節所需要的溫度后沿中央管上升到第一反應區，由第一反應區出來的氣體向下流動，在此過程中受到壁外從上部流下的原料氣冷卻。然后，氣體由外沿徑向進入第二反應區，反應后氣體通過換熱器，從塔的下部流出。
對石腦油雙金屬催化重整，當規模不大時可采用簡單徑向反應器。對于大型裝置，可用連續再生型的重整裝置。這種裝置實際上是一種移動床徑向反應器。

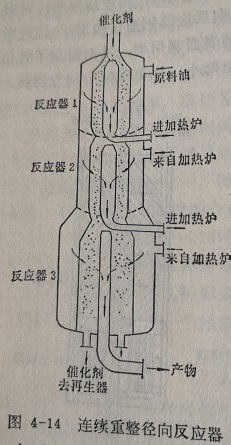

重整反應是吸熱反應在應用移動床反應器時，用三個反應器串聯起來，這就便于對隨著反應的進行而降低了溫度的氣體進行加熱。圖4-14是三段連續再生型反應器，只不過是裝在一起罷了。
這種裝置的優越性在于，能使催化劑經常處于新鮮狀態，保持高的活性，更有效地發揮催化劑的作用同時能保持恒定的氫氣產率，不需停工再生催化劑，因而可以增加生產能力。
由于這種裝置復雜，再生設備費用高，操作也比固定床麻，所以僅對大型裝置來說，在經濟上它才是合理的
六、薄層催化劑反應器

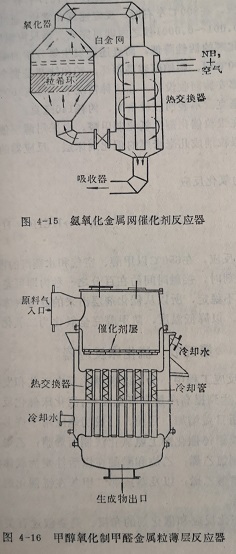

當催化反應速度很快，接觸時間又很短時，采用薄層式化反應器是合理的。工業上由氨氧化制硝酸的金屬網反應器，是這類反應器的一個代表(圖4-15)。
催化劑為鉑銠合金絲。合金絲的組成為90％鉑和10％。金絲的直徑為0，04～0.06毫米，織成具有1000～3600孔/厘米的網，通常把7～8層選起來做為化劑床層。
氨的氧化反應
4NH3+502→4NO+6H2O+216.7千卡
是放熱反應，在800℃左右時，反應速度非?？?，通過金屬網催化劑時，在0.001～0，0001秒之內即可完成。當反應溫度過低時，不僅網催化劑的活性降低，而且還會發生氨分解的副反應。當溫度高于1000℃時，則網容易損壞。鉑和都是貴金屬，通常在反應器中都安裝回收設備。在這種情況下，每噸100％HNO2約耗
催化劑70毫克。不裝回收設備時，約耗140毫克。
甲醇在銀粒催化劑上氧化制甲醛，也采用薄層催化劑(圖4-16)。細銀粒鋪成幾毫米厚的催化劑床層。反應器的結構如圖4-16所示。
甲醇的氧化反應
CH3OH+1/2 O2。→HCHO+H2O
是一個放熱反應，在650℃以甲醇、空氣和水蒸汽的混合物通過銀薄層催化劑時，接觸時間約在百分之一秒內即可完成。由于甲醛在高溫下不穩定，所以從催化劑層出來的混合氣體必須迅速地送入換熱器，以降低溫度，防甲醛完全氧化為二氧化碳和水。
.jpg "單層絕熱反應器")
.jpg "石腦油鉑催化重整反應裝置")
.jpg "多段絕熱反應器")
.jpg "多段絕熱反應器")
.jpg "四段絕熱轉化器")
.jpg "四段絕熱轉化器的溫度和轉化率")
.jpg "CO水蒸氣變換反應裝置")
.jpg "列管式反應器循環方法")
.jpg "苯氧化制順丁烯二酸酐的反應")
.jpg "乙烯氧化制環氧乙烷"){kind=small}
.jpg "乙烯氧化制環氧乙烷")
.jpg "常見的基本換熱方式")
.jpg "氨合成塔的幾種形式")
.jpg "合成氨徑向合成塔")
.jpg "三段連續再生型反應器")
.jpg "甲醇在銀粒催化劑上氧化制甲醛")
