第三節催化劑的比表面和孔結構的測定

    在第一章中曾經指出，在沒有擴散影響的情況下，固體化劑的活性和選擇性決定于它的化學組成和結構。然而對大多數工業催化劑來說，由于它的多孔結構和具有一定的顆粒大小，在生產條件下，反應常常受到擴散的影響。這時化劑的活性，選擇性和壽命都與孔結構有關。

一、催化劑的比表面和孔結構與化性能的關系

1.比表面與活性

    當催化劑的化學組成和結構一定時，在化學動力學區內單位重量(或體積)催化劑的活性決定于它的比表面的大小。

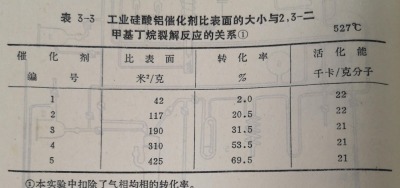

   表3-3為2,3-二甲基丁烷在硅酸鋁催化劑上527℃時裂解反應的數據。由不同方法得到的硅酸鋁的比表面，相差最大有10倍，而它的裂解活性也相差10倍?；罨軇t始終保持不變?；钚耘c比表面成正比關系，見圖3-32。

   在硅酸鋁催化劑上進行的烴類裂解反應，常可觀察到上述直線關系。可以認為在這種化學組成一定的催化

劑的表面上，活性中心是均勻分布的。但是，由于制備方法的不同，許多催化劑的活性與其比表面并不能成簡單的正比關系。

    盡管如此，比表面仍是催化劑的最重要的性質之一。在研究各種物質的固有催化性能時，常以比活性(單位面積上呈現的活性)作為比較的基礎。在工業催化劑的制備研究中，也離不開比表面的數據。例如在比較不同組成或組成相同而制法不同的催化劑的活性時，如果考慮到不同樣品比表面的差異，就能確定單位重量催化劑活性的不同究竟是由于比表面的變化，還是由于單位表面積上的活性改所致。這對催化劑的研制具有指導意義。

    通常，對反應速度小的、生成物在反應條件下穩定而且不發生連續反應的過程，采用高比表面和小孔徑的催化劑是有利的。

2.孔結構與活性和選擇性

    當化學反應在動力學區進行時，催化劑的活性和選擇性與孔結構無關。但是，當反應分子由顆粒外部向內表面擴散或當反應產物由內表面向顆粒外表面擴散受到阻礙時，催化劑的活性和選擇性就與孔結構有關。大多數工業催化過程都處于這種條件下。關于擴散對反應速度的影響，本章第一節已詳細討論過。這里僅舉幾個孔結構對活性和選擇性影響的例子。

(1)孔結構對活性的影響    很多研究工作者發現，燃料油脫硫催化劑的活性與孔結構有密切的關系，并導出了各種形式的活性與催化劑孔結構因素的關系式。

    錫爾和惠勒用中東直餾汽油，在375℃、35大氣壓進行脫硫反應時，求得了催化劑的活性和孔結構之間的如下關系式:

㏑C入/C出=3S（KD*r）½/SvR2½

式中  C入一一反應器進口原料油中硫的濃度;

C出一一反應器出口物料中硫的濃度;

S一一催化劑比表面，米2/克;

K一一反應速度常數，厘米/秒;

D*一一硫化物在孔內的有效擴散系數，厘米2/秒;

r一一平均孔半徑，Å;

Sv一一空間速度，小時^-1;

R一一催化劑顆粒半徑，厘米。

    由上式可以看出，當比表面和孔半徑増大時，上式左端的數值也增大，即催化劑的活性也升高。

    不僅反應物向孔內的散，能影響反應速度，而且反應產物的逆擴散，同樣也能影響反應速度。即孔徑也影響這類反應的表觀活性。中壓法乙烯催化聚合反應就是一個例子。聚乙烯的生成量與催化劑平均孔徑的關系繪于圖3-3。當催化劑平均孔徑為160Å時，化劑的活性最高。曲線的形式可以這樣解釋?zhuān)瘎┘刃枰哂凶銐虻膬?nèi)表面以便進行乙烯的聚合反應，又必須供使生成的大分子量聚乙烯向外逆擴散的足夠大的孔徑。

(2)孔結構對選擇性的影響  在擴散作用的影響下，催化劑的選擇性也與孔結構有關。以下分別討論三種類型的反應。

  a.兩個無關的平行反應

A k1→B+C

x k2→y+z

式中k1、k2為表觀速度常數。

    烯烴和芳烴混合物的加氫屬于這類反應，人們希望烯烴加氫，而不希望芳烴加氫。為了便于說明起見，假定上述兩個反應級數都是一級，則相應的反應速度為

-dA/dt=k1A

-dx/dt=k2A

上式除以下式，然后積分得

αA=1-(1-αx)^s

式中αA和αx，分別為反應物A和x反應了的分?jǐn)?shù)。S為速度常數的比值k1/k2。對于一定的α值，反應了的A的百分?jǐn)?shù)僅與S有關。因?yàn)镾值表征催化劑的選擇性，所以稱S值為選擇因子。在實驗中改變接觸時間，以log(1-αA)對g(1-αx，)作圖，由直線的斜率得S。

如無擴散影響時，則

k1=kA，k2=kx

或S=k1/k2=kA/kx

式中k1和k2為不受擴散影響的真實的化學反應速度常數。這時反應速度快的對總過程來說，選擇性也高。

    當反應受內擴散速度控制時，實測的反應速度不與真實的化學反應速度常數成正比，而是與其平方根成正比，這時k1正比于kA½ k2正比于kx½ ，如果這兩種反應物的擴散系數接近，則

S=k1/k2=(kA/kx)½

即選擇因子為無擴散影響時的度常發平方根。如果A的反應速度比的反應速度比x快，則由于擴散影響，A反應表面利用率的降低，要比x反應表面利用率快的多而使反應的選擇性下降了。

    所以對這類反應，小孔徑催化劑有利于慢應選擇性的提高，而使快反應的選擇性下降。

    b.同一種起始物質的平行反應

    乙醇脫氫可生成乙醛，也可以脫水生成乙烯，乙烯可以氧化為環氧乙烷，也可以氧化為CO2。如果這兩個反應都是一級反應仿前可得:

 αB=Sαc

式中αB和αc分別為反應物A變成B和C的分?jǐn)?shù)，S為k1/k2。

    在兩種情況下，如果兩個反應的級次相同，則不論是否存在內擴散阻礙，反應的選擇性是不受影響的。這是因?yàn)樵诳變?nèi)表面的每一點上，兩個反應都按相同的速度比k1/k2進行，而與A的分壓無關。若B為所希望的產物，其得率為k1/(k1+k2)，而與催化劑孔的大小無關。

    然而，當這兩個相互競爭的反應級數不同時，則選擇性與孔的大小有關。在孔中A的分壓的下降，對這兩個競爭反應速度數影響不同。對級次高的反應影響大，對級次低的影響小。所以孔徑越小，越促使級次高的反應的選擇性下降反之，對級次最的反應，選擇性則可提高。

c.連續反應

    這類反應在有機化學中最常見，也最重要。所需要的產物常常是比較不穩定的中間產物。例如有機物的氧化反應屬這一類，反應產物容易進一步的氧化為CO2和HO。乙炔選擇加氫為乙烯的反應也屬這一類，因?yàn)橐蚁┹^不穩定，容易加氫為乙烷當不存在散影響時，即孔徑足夠大時，有關的反應速度方程可以寫成：

-dA/dt=k1A

dB/dt=k1A-k2B

二式相除，得

dB/dA=1-B/SA

式中   S一選擇因子，等于k1/k2。

對上式積分得:

αB=S/S-1(1-αA)[(1-αA)^-(1-1/S)]-1)

式中αB一反應了的A轉化為B所占的百分?jǐn)?shù)，即B的單程收率;

αA一反應了的A的百分?jǐn)?shù);

S一k1/k2，選擇因子。

    在無擴散影響時，對于一定的k1/k2值，上式即確定了αB與αA的關系。例如當連續反應兩個階段的速度常數比為4時，αB與αA的變化關系如圖3-34中的曲線1。曲線1的極大值，相當于A的轉化率為80％，A變?yōu)锽的轉化率為62％。B在這一點的選擇性為62/80=78％。

    但是，對于有內擴散影響的小孔徑化劑，可以得到

積分可得

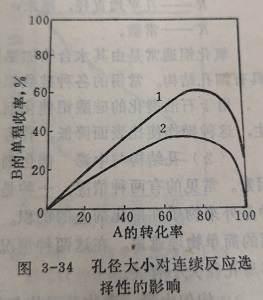

若k1/k2=4，則αB與αA的變化關系如圖3-34曲線2所示。極大值的位置相當于αB=33％。αA=75％。這時B的選擇性αB/αA=40％。

    由此可見，在小孔徑催化劑上生成B的選擇性必然降低。這是因?yàn)樵谛】谆瘎┲猩傻牟环€(wěn)定中間產物，不容易擴散到孔外來。在擴散的過程中，容易進一步轉化為反應最終產物，這就導致了選擇性的下降。

    催化劑的孔結構對活性和選擇性的影響，是工業催圖3-34孔徑大小對連續反應選催化劑制備中最復雜的問題之一。為了研制出工業上優良的催化劑，除了掌催化劑制備技術外，還應當了解催化反應的動力學，以便根據反應的特點來研制具有最適孔結構的化劑。

3.孔結構與壽命

    催化劑的壽命一般決定于它的耐熱、耐毒和抗粉化的能力化劑的這些性能都與孔結構有關。

    (1)孔結構與耐熱性催化劑的耐熱性是影響催化劑壽命的重要素。特別是在高溫、高壓下操作的催化劑，其壽命常決定于它的熱性。多孔催化劑的耐熱性又與孔結構有密切聯系這種關系是復雜的。因?yàn)槎嗫孜镔|(zhì)燒結的難易，還隨固體物質的種類和成孔的方式而異。

    有人實驗測定了氧化鋁的孔結構與燒結速度的關系，并物第出下列的燒結速度公式。

 dD/Dt(1/D-2ε/R)

式中D一氧化鋁的顆粒直徑，厘米;

ε一孔隙率;

R一孔平均直徑，厘米;

K一常數。

    氧化鋁通常是由其水合物加熱脫去結品水和層間水形成。它具有細孔結構。常用的各種硅酸鋁也屬于這一類型。用于石油裂化的硅酸鋁催化劑，需要周期的在高溫下燒焦生，這種操作使比表面降低，孔容積減小，最終導致活性下降。

    (2)孔結構與中毒催化劑中毒是影響壽命的另一個重要因素。常見的有兩種情況，一種是表面上吸附了毒物分子，另種是外來物質在催化劑上的沉積。后一種情況實際上是對活性表面的簡單物理遮蓋。在這兩種情況下，催化劑的活性降低速度，都與孔徑大小有關。

a，均勻中毒

    毒物分子均勻的吸附在催化劑的所有表面上。因此單位內表面的活性下降也是均勻的。在均勻中毒的情況下，在小孔徑催化劑上速度慢的反應比速度快的反應受到的影響要大些。因?yàn)樗俣嚷姆磻?yīng)需要利用更多的已均勻中毒的內表面，而速度快的反應本來就沒有利用孔深處的內表面。

b.孔口中毒

    毒物僅吸附在孔口處內表面上，使其中毒?？咨钐幍膬?nèi)表面上，則無毒物，所以仍保持原有的活性在孔口中毒的情況下，對速度快的反應比對速度慢的影響大些，這與前述均勻中毒的情況恰好相反。所以快的反應其速度低的程度也快。

    大孔徑與小孔徑化劑相比，由提高了有效擴散系數，相對的活性降低要小些。

c.物理遮蓋

    反應的副產物或反應的局外物質的簡單物理，也能使化劑的活性下降。這種活性下降的原因是由于催化劑細孔和表面覆蓋所致。一般可通過增大孔徑和孔容，即可增加承受毒物的容量，從而使有效擴散系數的降低減慢，因而催化劑的壽命得以延長。

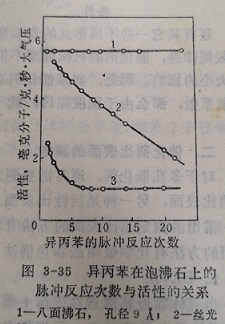

    烴類的裂解、重整和脫氫等反應，常常在反應過程中生成和貧氫聚合物，這些物質堆積在孔口附近，阻礙了反應物向催化劑內表面的擴散，使化劑的活性迅想速降低。圖3-35是異丙苯在孔徑不同的八面沸石、絲光沸石和鈣沸石上用脈沖法進行催化裂化時所測定的活性變化。結果表明，孔徑9Å的八面沸石的活性隨脈沖次數的增加下降不顯著，但是孔徑小的絲光沸石和鈣沸石的活性，則急劇下降?；钚韵陆档脑?，是由于伴生的聚合物和積炭堵塞了催化劑的孔口所致。因此對這類反應，在工業上由于大比表面催化劑的孔徑小，結焦再生性能差，通常不追求過高的比表面。

4.孔結構與機械強度

    固體的機械強度本來是該物質的固有性質。但對多孔催化劑來說，機械強度還與構成顆粒的微晶大小、填充方式和孔納構等因素有關。

    一般認為，孔隙率增加、組成顆粒的微粒間接觸積減小導致化劑顆粒強度降低的主要原因?？屡瓕?dǎo)出了破壞強數微粒直徑和孔率的關系式。

σ=kd^ae^-b

式中σ一一破壞強度，達因/厘米^2;

d一一微粒的直徑，厘米;

k、a、b一一常數，決定于物質的種類破壞機構和條件。

    還有其它一些不同形式的表示強度和孔結構的關系式?？偘阋?guī)律是，催化劑的機械強度不但與孔隙率有關，而且也受孔徑大小的影響。因此，如果化劑對反應物和產物有足夠的有擴散系數，那么由于強度原因，就不必苛求高的孔隙率和大孔徑了。

二、催化劑比表面的測定

    對于多孔催化劑，通常需要測定比表的兩種數值。一種是總的比表面，另一種是活性比表面。

    常用的測定總比表面的方法有BET法和色譜法，測定活性比表而的方法有化學吸附法和色譜法。

1.BET法

    當氣體靠近其沸點在固體上吸附達到平衡時，氣體的吸附量與平衡壓力P的關系，可根據多分子層吸附理論導出如下關系式：

V=Vm cP/(Ps-P)[1-(P/Ps)+C(P/Ps)]

式    V一一平衡壓力為P時吸附氣體的總體積;

Vm一一催化劑表面覆蓋單分子層氣體時所需氣體的體積;

P一一被吸附氣體在吸附溫度下平衡時的壓力;

Ps一一被吸附氣體在吸附溫度下的飽和蒸汽壓力;

c一一與被吸附氣體種類有關的常數。

    上式稱為BET吸附理論方程式。式中。是計算催化劑比表面的基礎。為了便于實驗上的運算，可將上式寫成如下形式

P/V(Ps-P)=1/VmC +(c-1)/VmC·P/Ps

可以看出，以P/V (Ps-P)對P/P作圖，可得一直線，直線在縱軸上的截距等于1/VmC，直線的斜率等于C-1/VmC

A=1/VmC

B=C-1/VmC

則

Vm=1/（A+B)

    實驗時，每給定一個P值，可測定一個對應的V值，這樣可在一系列P值下測定值，即可求得Vm值。

    有了Vm值后，換算為被吸附氣體的分子數。將此分子數乘以1個分子占的面積，即得被測樣品的總表面積S:

S=Vm/V NAm

式中  V一一吸附氣體的克分子體積，在標準狀況下等于22400毫升;

N一一阿佛加德羅常數，6.023×1023;

現在最常用的氣體是N2，一個氯分子的橫截面積一般采用16.2Ų。也有人采用15.8Ų。

    為了計算方便，令K=NAm/V則上式可以寫成

 S=KVm,

式中K一一常數，對于N2，當采用Am=16，2Ų時，K=4.35。

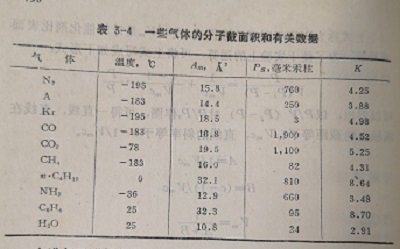

    一些常用的吸附質的有關數值列于表3-4。

    測定氣體吸附量的方法有兩種，即容量法和重量法。

    (1)容量法

    容量法測定比表面是測量已知量的氣體在吸附前后體積之差，由此即可算出被吸附的氣體量。

    在進行吸附操作，要對很化劑樣品進行氣處理。氣處的目的是除去催化劑已吸附的氣體。處理?xiàng)l件通常為200~4000和在真空度不低于10毫米汞柱下進行。在保證化劑的結構不發生破壞的條件下，脫氣溫度可以高些。當脫氣操作完成后，系統抽至高真空。通常在真空度高于10-毫米汞柱下，保持足夠長的時間。然后進行吸附操作。

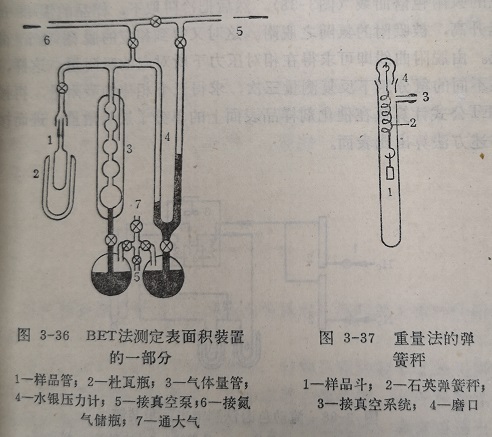

    如果用為吸附質時，吸附操作在液氮的沸點溫度-1950下進行。為此將樣品管1放在裝有液氮的杜瓦瓶2內(圖3-36)。氣體量管3要保持恒溫。系統的壓力用U型壓力計4測定。吸附時氣的相對壓力(P/P)通常在0.05～0.35之間。每給定個(P/Ps)值，當吸附達到平衡時可測得一個吸附量V值。如此測得三對以上的P/Ps和V值，即可按BET方程式給出一直線，從而求得的單分子層吸附量Vm。

    為了提高測定的準確度，所有這些玻璃儀器都要保持良好的恒溫，為此通常將儀器放在大的玻璃箱中。

    容量法具有很高的精，可以定比表面大于的容量法在操作上又可分為定容法和定壓法。定容法是保持體積不變測量吸附前后氣體的壓力變化。定壓法則是保持系統的壓力不變，測量吸附前后氣體容積的改變。

    (2)重量法

    重量法的原理是用特別設計的方法秤量催化劑樣品吸附的氣體量。它與容量法不同，不是測量系統的壓力和容積，通過BET方程式計算吸附量，而是采用靈敏度高的石英彈簧秤，由于樣品吸附微量氣體后的伸長直接測量出來，見圖3-37石英彈簧秤要預先校正。除測定吸附量外，其它操作手續與容量法一樣。

    重量法能同時測量若干個樣品(由樣品管的套管數而定)，所以具有較大的工作效率。但限于石英彈簧的靈敏度和強度;量的準確度比容量法低的多，所以通常用于比表面大于50米²樣品的測定。

2.氣相色譜法

    上述BET容量法和重量法，都需要高真空裝置，而且在測量樣品的吸附量之前，要進行長時間的脫氣處理。不久前發展的氣相色譜法測量化劑的比表面，不需要高真空裝置，而且測定速度快，靈敏度也較高。

    氣相色譜法測定比表面常用熱脫附法。而熱脫附法的理論基礎，仍然是根據多分子層吸附理論導出的BET方程式。

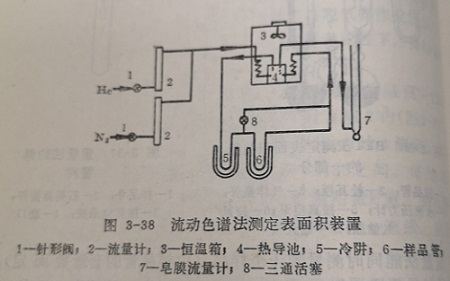

    熱脫附法的實驗置如圖2所示。通常用氣為吸附質，以氯為載氣，配成一定組成通入系統。當催化劑的樣品冷卻到液溫度(-195℃)時，氮即被樣品吸附，這時記錄儀上給出了應的吸附色譜曲線(圖3-38)。然后把冷阱取下，樣品的溫度速升高，被吸附的氮隨之脫附。這時又得到相應的脫附色語線。由脫附曲線即可求得在相對壓力下所對應的吸附量。這樣，在不同的氮分壓下反復測量三次，求得三個相應的吸附量，再按BET公式計算氮在催化劑樣品表面上的單分子層吸附量。進而前述方法算出比表面。

三、復雜催化劑不同表面的分別測定

    工業催化劑大多數由兩種以上的物質組成。每種物質在催化反應中的作用通常是不相同的。人們常常希望知道，每種物質在催化劑中占有的表面積，以便改善催化劑的性能和工廠操作條件，以及降低催化劑的成本。

    用上述基于物理吸附原理測定比表面的方法，只能測定催化劑的總表面積，不能測定不同物質的表面積。因此，常常利用有選擇性的化學吸附，來測定不同組份所占的表面積。

    由第一章可知，氣體在催化劑表面上的化學吸附與物理吸附不同，它具有化學反應的性質，對催化劑的某種表面有選擇的能。因此，沒有一個適用于測定各種不同成份催化劑表面積的通用方法，而是必須用實驗來尋找在相同條件下只對某種組份發生化學吸附而對其它組份則是情性的氣體;或者同一氣體在這些組份上都能發生化學吸附，但吸附的程度不同，也可以求得不同組份的表面積。

    用化學吸附方法測定時，必須知道化學吸附的機理，才能進行正確的計算。例如氫在Pt/A2O上的化學吸附，伴隨著氫分子的離解，催化劑表面的每個Pt原子上吸附一個氫原子，而不是個氫分子，即

    當實驗測得了化學吸附消耗的氫量時，即可算出相應的鉑原子數。

    但是，由于化學吸附的復雜性，目前只有為數不多的幾類催化劑，可以進行成功的測定。其中有載在氧化鋁、硅膠和活性炭上鉑或銀催化劑;含助催化劑的合成氨鐵催化劑;載在硅藻土上的鉆催化劑;載在硅膠上的鎳催化劑等。作為例子，以下敘述載于載體上的鉑、銀催化劑，以及氧化銅與氧化亞銅催化劑的測定方法。

    1.載在Al2O3或SiO2-Al2O3上的Pt表面積的測定

    在許多有載體的金屬鉑催化劑中，催化劑的表面，通常并不是全部為P所覆蓋。對于Pt/Al2O3和Pt/SiO2-Al2O3催化劑，要想知道P在載體上暴露的表面積，可用H2，O2或CO氣體在鉑上的化學附法來測定。在化學吸附溫度下，這些氣體實上不與Al2O3或SiO2-Al2O3載體發生化學作用。

    在進行化學吸附之前，催化劑樣品要經過升溫脫氣處理的目的，是將化劑表面上吸附的氣體除去，獲得清面。脫氣處理在加熱和抽真空的條件下進行。溫度和真空度自愈高，脫氣愈完全。溫度不能過高，以免晶粒被燒結。

(1)氫的化學吸附法

    實驗證明，在適當條件下氫在化劑Pt/Al2O3，O上化學吸附達到飽和時，表面上每一個原子吸附一個氯原子，即H/Pt之比等于1。因此，只要選擇適宜的化學吸附條件，測定氫在一定量的已知比表面化劑上的飽和吸附量，就能算出暴露在表上的原子數。鉑原子數乘其原子截面積即得的表面積。

(2)氯氧滴定法

    氧氧滴定法是將Pt/Al2O3的化劑在溫下先吸附氧，然局再吸附氫。氫和吸附的氧化合生成水，生成的水被吸收。由消耗的氫量，進而依O/Pt=1算出的表面積。有人認為此法得結果的精確度比H2或O2的化學吸附法都高。

    也有人發現，H2和O2在Pt/Al2O3化劑上的化學吸附，H/Pt和O/P之比大于1。這大概是由于在高溫下氫在鉑微晶中發生溶解，或當Pt的濃度很小時氫的化學吸附機理改變，或氣體也被載體吸附所致。

2.載體上銀的表面積的測定

    乙烯氧化為環氧乙烷的銀催化劑，常用化確、剛玉等為體。實驗發現，在150～300℃時氧與銀能發生化學吸附。在實的溫度范圍內，載體對氧是情性的。因此應用氧的化學吸附可定銀在載體表面上占的面積。

    實驗時先用氮低溫物理吸附法測定銀化劑的總表面積，后在200℃和1～1，5毫米柱壓力下測定氧的飽和的化學吸附量，測得的數據列于表3-5。從氧的飽和的化學吸附量，可根據O/Ag=1算出銀在載體上占據的面積。

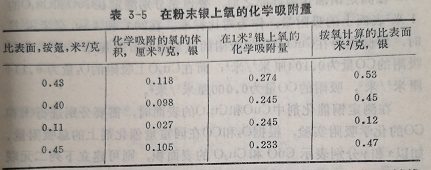

    表中第一列和最后的一列分別為用測定的和用氧的化學吸附測定的銀的比表面之值。由表中的數據可知，在銀上氧的吸附量與表面積成正比，并且在1米銀的表面上吸附氧的體積平均值為0.25厘米，此值與銀表面上單分子層覆蓋1米時需要的氧量0，22厘米³接近。

    為了計算表面積，需要知道銀原子的有效表面積。由X-射線結構分析數據得知，金屬銀晶體為棱邊長4.08Å的面心立方晶格結構，這種結構的為圖3-39所示。由圖可知，一個銀原子的有效截面積應當?shù)扔冢?/span>

(4.08)²÷(1+4×0.25)=8,32Å

1米²銀表面上應有1/8.32×10^-20=1.2×10^19個氧原子，或0.6×10^19個氧分子。此值在標準狀況下占有的體積為0.6×10^19/2.687×10^19=0.22(厘米³)。

    這就證明了用氧的化學吸附法可以測定銀的表面積。例如用這種方法測定的載在剛玉和瓷質載體上銀的

表面積，分別為10.2米³克和1.1米³/克。

3.氧化銅和氧化亞銅表面積的測定

    測定組成復雜的催化劑的不同表面，需要根據催化劑的性質選擇特殊的方法。在用于氧化反應的銅催化劑中，氧化銅和氧化亞銅處于隨外部條件而變化的動態平衡。測定CuO-Cu2O體系的基礎，是根據這兩個組份對氧和一氧化碳具有不同的化學吸附能力。即CuO與CO，Cu2O與O2發生化學吸附。

    在測定銅催化劑樣品之前，要預先分別測定在CuO和CuO的1米2表面上的吸附量，作為對比標準。在20℃和4～6毫米汞柱時，實驗測得在CuO上化學吸附的氧量為0.030厘米³/米²，化學吸附的CO量為0.104米³/米²而在Cu2O上吸附的O2量為0.114米³/米²，吸附的CO量為0.060米³/米²。

    在測定銅催化劑中CuO和Cu2O的表面時，需要分別進行O2和CO的化學吸附實驗，根據O2和CO在同重量催化劑上的總吸附量如以x和y分別表示CuO和Cu2O的表面積，則可建立下列二元聯立方程式:

式中Vo2，Vco分別為在同重量催化劑上吸附的O2和CO的體積(厘米³/克)。解方程式得

x= (1.190Vco-Vo2)/0.167

y=(3.47Vo2-Vco)/0.331

    由此即可求得在復雜的銅催化劑中CuO和CuO分別占的表面積。

四、催化劑孔結構的測定

    催化劑常用的物性指標有密度、孔容積、孔隙率、平均孔半徑和孔徑分布。

1.密度

    催化劑的密度通常是以單位體積內含有的催化劑的重量表示。即

由于體積包含的內容不同，所以化劑的密度也有不同的表示內容。通?？煞譃槎衙芏?、顆粒密度和真密度。

(1)堆密度

    當用量筒測量化劑的體積時，所得到的密度稱為堆積密度成堆密度，這時測量的體積中，包括三都分即顆粒與顆粒之間的空隙V隙、顆粒內部孔占的空間V孔和催化劑骨架所占的體積V真。即

V堆=V隙+V孔+V真

由此得化劑的堆密度

ρ堆=W/V堆=W/V隙+V孔+V真

式中W為稱取的催化劑重量。堆密度的測量方法簡單，即將催化劑放入量筒內，使量筒振動至體積不變后，記下體積，然后稱重。當催化劑的顆粒較大時，量的直徑不能過小，以免被測體積受到影響

(2)顆粒密度

    在測量時扣除化劑顆粒與顆粒之的體積V。求得的密度，稱為顆粒密度。

 ρ顆=W/V孔+V真

    在測量顆粒密度時，通常用汞在常壓下只能進入孔半徑大于50000Å的孔的原理測量顆粒之間的空隙V隙。測量時先將催化劑放入特制的已知容積的瓶中，再加汞，保持恒溫，然后倒出汞，秤其重量，即可算出Va+Va的體積。用這種方法得到的密度，也叫做汞置換密度。

(3)真密度

    當測量的體積僅僅是化劑顆粒骨架的體積時，測得的密度稱為真密度。

ρ真=W/V真

    測定V的方法和用測量顆粒之間的空隙V的方法相似。只是用氦不用汞。因?yàn)榈肿有?，可以認為能進入顆粒內的所有細孔，以求得V隙+V孔。這樣得到的密度，又叫做置換密度為了實用的目的，常常用某些溶劑例如苯代替氮。這樣求得的密度就叫做苯置換密度。由于苯分子大于気分子，所以苯分子不能進入比它還小的細孔。所以苯置換密度稍小于真密度。但兩者通常是非常接近的。

    由以上所述可知，三種密度有如下系

ρ堆<ρ顆<ρ真

2.比孔容積、孔隙率和平均孔半徑

(1)比孔容積

    1克催化劑顆粒內所有孔的體積總和，稱為比孔容積，或稱比孔容。根據這個定義，比孔容可由上述方法測得的顆粒密度與真密度按下式算得式中1/ρ顆表示1克催化劑的骨架和顆粒內孔所占的體積，1/ρ真表示1克催化劑中骨架的體積。

    催化劑的孔容積常用四氯化碳法測定。該法是在一定的四化碳蒸氣壓力下，利用四氯化碳將孔充滿并在孔中凝聚，凝聚了的四氯化碳的體積，就等于催化劑內孔的體積。

    發生凝聚現象的蒸汽壓力P/P0。與孔半徑的關系由開爾文方程式算出：

式中

σ一表示張力；V一克分子體積；ψ一接觸角；P和Ps一實驗時的蒸汽壓力和實驗溫度下的飽和蒸汽壓力。對于四氯化碳，在25℃時，σ=26.1達因/厘米;V=197厘米³/克分子；ψ=0°。

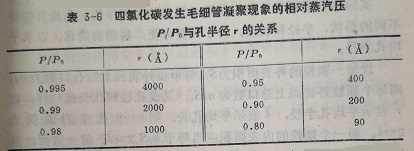

    按上式計算的與P/P0值的關系列于表3-6。

    測定時，將P/P0。調節到0.95。因?yàn)楫?dāng)相對壓力大于0.95時，四氯化碳不但能在孔徑更大的孔中凝聚，也能在顆粒之間凝聚這就使測量結果偏高。由表中數據可知，當相對壓力為0.95時，測量的最大孔徑為400。為了得到相對壓力0.95的條件，可在四氯化碳中加十六烷，使溶液中含有131％體積的十六烷。若以，表示催化劑樣品的重量，2表示催化劑的孔充滿四氯化碳后的重量，以表示四氯化碳的密度，則比孔容可按下式計算

V比(毫升/克)=(W2-W1）/W1d

(2)孔隙率

    催化劑顆粒中孔的體積，占催化劑顆粒體積(不包括顆粒之間的空隙)的分?jǐn)?shù)，叫做孔隙率()。孔隙率可由下式計算

θ=(1/ρ顆-1/ρ真)/1/ρ顆

式中1/表示1克顆粒的體積1/ρ真表示1克顆粒的骨架體積，分子表示1克顆粒中孔的體積。

由  V孔容=1/ρ顆-1/ρ真

可得

θ=V孔容ρ顆

(3)平均孔半徑

    實際催化劑顆粒中孔的結構是復雜的和無序的。孔具有各種不同的形狀、半徑和長度。為了計算方便，將結構簡化，以求均孔半徑。

    設每一顆粒的外表面積為Sx，每單位外表面上的孔口數為np則每個顆粒外表面上總口數為npSx。又設孔徑和孔長都一樣，以r表示平均孔半徑，γ表示平均孔長，則一個孔壁的面積為2πrγ。而一個粒的內表面積應當?shù)扔趎pSx2πrγ。另方面，從實驗測量的比表面Sg、每個顆粒的體積Vp和顆粒密度ρ顆，可得個粒的表面積為VPρpSg。若不計顆粒的外表面積，則得

npSx2πrγ=VPρpSg

    用相似方法，可得一個顆粒的孔體積的計算值與測量值的等式:

 npSxπr²γ=VPρpVg

式中Vg為比孔容。上式除以下式得平均孔半徑的計算公式

r=2Vg/Sg

    在實際工作中，常用測得的比孔容Vg和比表面Sg值計算催化劑的平均孔半徑r。

3.孔隙分布

    孔隙分布是催化劑的孔容積隨孔徑的變化?？紫斗植家埠痛呋瘎┢渌暧^物理性質一樣，決定于組成催化劑物質的固有性質和催化劑的制備方法。當組成催化劑的物質已經確定后，制備方法就是決定的因素。

    通常將催化劑顆粒中的孔按孔徑大小分為三部分，孔半徑小于100Å為細孔(或微孔)，100～2000Å為過渡孔，大于2000Å為大孔(或粗孔)。這樣的分法，完全是人為的。也有人分為兩部分，小于100Å為細孔，大于100Å為粗孔。

    測定孔隙分布的方法很多，孔徑范圍不同，可以選用不同的測定方法。大孔可用光學顯微鏡直接觀察和用壓汞法測定孔可用氣體吸附法。這里僅介紹氣體吸附法和壓汞法。

(1)氣體吸附法

    氣體吸附法測定孔隙分布是基于毛細管凝聚現象。根據毛細管凝聚理論，氣體可以在其壓力甚小于飽和蒸汽壓下于毛細管中凝聚。若以P表示氣體在半徑為r的圓柱形孔中發生凝聚的壓力，Ps表示氣體在凝聚溫度時的飽和蒸汽壓力，則可推得描述毛細管凝聚現象的開爾文公式:

式中   σ——用作吸附質的液體的表面張力;

V——在溫度T下吸附質的克分子體積;

Ps——在溫度下吸附質的正常的飽和蒸汽壓力

P——在溫度T下吸附質吸附平衡時的蒸汽壓力。

由上式可見，孔半徑越小，氣體發生凝聚所需的壓力P也越低。當蒸汽壓力由小增大時，則由于凝聚被液體充填的孔徑也由小增大，這樣一直到蒸汽壓力達到在該溫度下的飽和蒸汽壓力時，蒸汽可以在孔外，即顆粒外表面上凝聚，這時顆粒中所有的孔已被吸附質充滿。

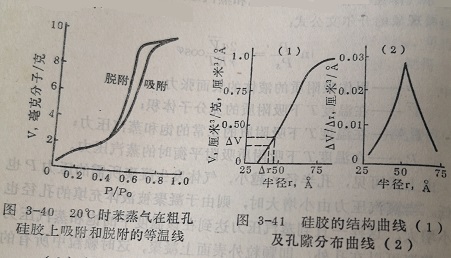

    在多孔催化劑上吸附等溫線常常存在所謂滯后環。即吸附等溫線和脫附等溫線中有一段不重疊，形成一個環(圖3-40)。在此區域內，在相等的壓力下脫附時的吸附量總大于吸附時的吸附量。這種現象可以作如下解釋?zhuān)次接煽妆诘亩喾肿訉游胶驮诳字心蹆煞N因素產生，而脫附則僅由毛細管凝聚所引起。這就是說吸附時首先發生多分子層吸附，只有當孔壁上的吸附層達到足夠厚時才能發生凝聚現象，而脫附時則僅發生毛細管中的液面上蒸發。

    因此，為了得到按孔徑大小的孔容積的分布曲線，應當采用脫附曲線，而不用吸附曲線。

    為了得到孔隙分布，只需實驗測定在不同相對壓力(P/Ps)下的吸附量，即吸附等溫線，即可算出孔分布。

    以粗孔膠的孔隙分布的測定為例，先用苯為吸附質，實驗繪出(見圖3-40)。根據開爾文公式由吸附等溫線算出與相對蒸汽壓力對應的孔半徑，以孔半徑對吸附量(體積以液體表示)作圖，即得所謂結構曲線圖3-41(1)。在結構曲線上用作圖法求取當孔半徑增加△r時液體吸附量的增加體積△V(即孔容積的增加值)，然后以△V/對Δr作圖，即得粗孔硅膠的孔隙分布曲線[圖3-41-(2)。

(2)壓汞法

    汞不能使許多固體物質濕潤，因此如果要使汞進入固體的孔中，必須施加外壓。孔徑越小，所需的外壓也越大。壓汞法就是利用這個原理，測量壓入孔中汞的體積。

    以σ表示汞的表面張力，汞與固體的接觸角為ψ，汞進入半徑為r的孔需要的壓力為P，則孔截面上受到的壓力為r²πP，而由表面張力產生的反方向張力為2πrσcosψ，當平衡時，二力相等，則

 r²πp=-2πrcosψ

即

 r=(-2σcosψ)/p

上式表示壓力為P時，汞能進入孔內的最小半徑。此式是壓汞法的基礎。

    在常溫下汞的表面張力σ為480達因/厘米²。接觸角ψ，隨固體有變化，但變化不大，對各種氧化物來說，約為140°。若壓力P的單位為公斤/厘米²，孔半徑r的單位為埃(Å)，則上式可寫成下式:

r(Å)=75000/P(公斤/厘米²)

由上式可以算得相對于P的孔徑r的數值。

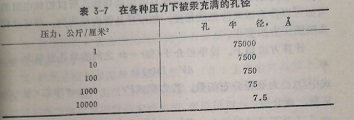

    由此可見，要測量半徑為7.5Å的孔隙，需要的壓力為10000公斤/厘米²?，F(xiàn)在已有定型的自動記錄壓汞儀，可測量半徑大于10Å的孔隙。

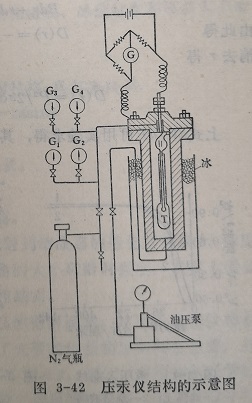

    圖3-42為壓汞儀結構的示意圖。儀器由三部分組成，即樣品管、加壓系統和電橋。圖中為玻璃樣品管管的上部為2～4毫米內徑均勻的毛細管。管中有一根拉緊的絲，銷絲的兩端與電橋聯接。加壓系統由耐高壓圓桶、N2氣鋼瓶、油壓泵和壓力表G1～G4組成。壓力小于10公斤/厘米²時用N2氣鋼瓶，大與100公斤/厘米²時用壓泵。電橋用于測量樣品管中絲一求電阻的變化。

    實驗測定前，先將一定量催化劑裝入樣品管中，在特制的玻璃裝置中加熱，抽真空脫氣，然后充汞。將充了汞的樣品管進加壓系統的時高壓圓桶里，圓桶置于冰溶中，以保持恒溫當測定開始后，汞隨壓力的增加不斷進入催化劑顆粒的孔中，使玻璃毛細管中汞的液面不斷下降，露出汞面的鉑絲也不增長。因?yàn)楣瘜?shí)際上可以看做沒有電阻的導體，所以絲電阻的增加可以作為汞面降低的量度，如果樣品管內徑均勻，即可求得孔隙隨壓力的變化。

計算方法如下。設半徑介于r和r+dr之間的總孔容積為:

 dV=D(r)dr

式中D(r)為孔徑分布函數。若方程式Pr=-2σcosψ中的σ和ψ為常數，微分得

 Pdr+rdP=0

D(r)=-P/r?dV/dP

由此得

消去r得

D(r)=P²/2σcosψ·dV/dP

    上式dV/dP可用實驗求得，其他各項都是已知的。亦即D(r)可以由實驗求得

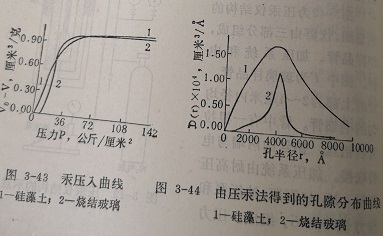

    因?yàn)閷?shí)驗測定的孔容積是半徑≥r的所有孔腺的容積，即總孔容積V0減去半徑＜r的孔容積。因此，dV/dP=-d(V0-_V)/dP 可從汞壓入量與壓力的關系曲線(圖3-43)用圖解微分法求得。即可求得D(r)、以D(r)對r作圖即得孔分布曲(圖3-44)。
