重油脫硫工藝
三水錳礦 / 2021-08-17
重油脫硫工藝
一、殘油催化加氫脫硫工藝
在第六章中已詳細敘述了輕油和天然氣的加氫脫硫。殘油的加氫脫硫與輕油和天然氣的加氫脫硫在催化原理上是相同的。只是殘油加氫脫硫比輕質油要困難的多。
原油中硫含量因產地不同可在很大范圍內變動。例如中東的某些原油硫含量高達4%,我國原油含硫量較低,一般在1%以下。原油中的硫化物多以復雜的大分子形式存在,所以在蒸餾后通常有70~80%集中在殘油中。
殘油中的瀝青質不僅能阻礙重油的加氫脫硫,而且還能在催化劑上沉積炭,使催化劑的活性降低。此外,在加氫脫硫的條件下,殘油中的重金屬(如釩、鎳等)有機化合物也與氫反應,生成的金屬沉積在催化劑上也會引起催化劑的活性降低。根據這種情況,有兩種脫硫工藝,即直接脫硫和間接脫硫。直接脫硫工藝采用能承受上述苛刻條件的催化劑,將殘油直接通過催化劑進行加氫脫硫。間接脫硫工藝是將常壓殘油進行減壓蒸餾而分成餾出油和減壓殘油,僅對餾出油進行脫硫,脫硫后再與減壓殘油混合作為燃料油;或者進一步將誠壓殘油用液化丙烷、丁烷作溶劑萃取一部分油份,分商出瀝青質后,將誠壓蒸出油與溶出油合并一起進行加氫脫硫,脫硫后再與瀝青質混合。
間接脫硫裝置的運轉條件比直接脫硫平穩。但由于減壓殘油和瀝青質中的硫依然存在,所以間接脫硫是不徹底的。由于對大氣中允許的二氧化硫濃度要求越來越低,所以直接脫硫技術得到了迅速的發展。

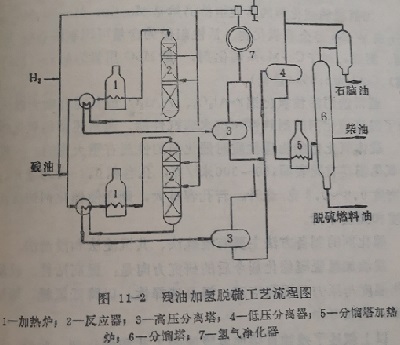

目前工業上采用的直接脫硫工藝有各種不同流程。大都采用固定床加氫脫硫催化劑。圖11-2為工業上采用的一種流程。利用這種脫硫工藝,能使殘油含硫量從4%降到1%。
這種工藝流程中有兩臺并聯的反應器,這兩合反應器可同時運轉,也可以單系列運轉,有利于生產的調整和反應設備的檢修。
每臺反應器的催化劑分三層充填,這樣便于反應溫度的調節,又可根側需要裝填不同性能的催化劑。
工藝流程簡述如下,殘油與一定量氫氣的混合物經過熱交換圓至加熱爐,在加熱爐里混合物升到反應溫度后,在高壓下送入反應器。在催化劑的作用下針構復雜的大分子硫化物進行加氫裂解反應,生成硫化氫和低碳烴。反應后的混合物經過熱交換器進入高壓分高器,外出大部分氫氣,氫氣經凈化后循環使用,同時回收硫化氫。將高壓分高器底部流出油送至低壓分高器,進一步分高在高壓下溶解的氣體。然后將流出油加熱后送入分餾塔,塔底油即為脫硫燃料油。
這種流程一般可將4%的高硫殘油的硫含量降到1%。當生產低硫燃料油時(例如0.5%,甚至0.1%),可串聯兩個反應器進行深度脫硫。不過,這時設備畏和生產成本都將大幅度增加。
二、加氫脫硫催化劑
殘油加氫脫硫催化劑是在非?？量痰牟僮鳁l件下工作的。佛化劑必須在一定程度內抵抗由于瀝青質的裂解而沉積炭和重金風有機化合物的裂解而沉積重金屬的毒害,不使其活性下降,或即使催化劑的活性下降達到平衡后,仍有最低限度的使用壽命。一殷要求壽命為6個月至一年以上。此外,由于加氫脫硫過程中耗用大量的氫,氫的費用約占脫硫費用的三分之一,因此要求催化劑必須具有良好的脫硫選擇性,以使最大限度的抑制其他不需要的氫化和氫化裂解等副反應。

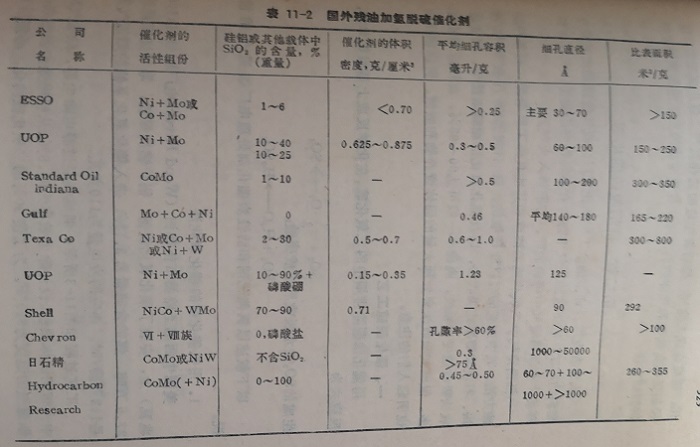

為了研制適于殘油加氫脫硫的催化劑,世界各國在一般加氫脫硫催化劑的基礎上,進行了大量研究工作。表11-2列出了國外一些公司采用的殘油加氫脫硫催化劑。
加氫脫硫催化劑的活性組份仍然是Mo-Co, Mo-Ni, Mo-Co-Ni或W-Ni等金屬氧化物?；钚越M份的含量可因制法有很大差別。例如,對于Co-Mo系催化劑,一般
MoO3用量為6.5~12%(重量), CoO2為2.5%(重量)。
通常選用活性
氧化鋁γ-
Al2O3,η-Al2O3或其混合物為載體。為了提高催化劑的耐熱性和抗水蒸汽性能,通常還添加氧化硅。
載體氧化鋁的物理性質對催化劑的性能有重大影響。一般要求氧化鋁具有比表面150~300米2/克,孔容積0.4~0.6毫升/克,推密度0.6-~0.8克/毫開。若孔容過大,則會使催化劑的活性、密度和強度下降。
催化劑的制備方法主要有混煉法、共沉淀法和浸漬法。
殘油加氫脫硫催化劑今后的研究方向是:提高活性,以降低操作溫度與壓力和提高空速,提高選擇性,以降低氫耗,增加油收率，延長壽命。
以上敘述了殘油直接加氫脫硫的工藝和催化劑。此外，還在研究氣化脫硫工藝。即將高硫殘油進行熱裂化,或用Mo-Co-SiO2·A12O3系催化劑加氫裂化,再將裂化后生成的輕質烴進行脫硫,或者將高硫殘油用缺系催化劑在氧氣和水蒸汽存在下進行部分氧化,制成合成天然氣,然后將生成的硫化氫和二氧化硫除去,便得到低硫高熱值的氣體燃料。殘油氣化脫硫的工藝也是值得重視的脫硫方法。
