化學電源
銅臭 / 2022-07-15
將化學反應釋放出來的能量轉換成電能的裝置稱為化學電源，例如干電池、蓄電池、燃料電池。由于化學電源具有能量轉換效率高、性能可靠、工作時沒有噪聲、攜帶和使用方便、對環境適應性強、工作范圍廣等獨特優點，因而被廣泛應用。
1.原電池

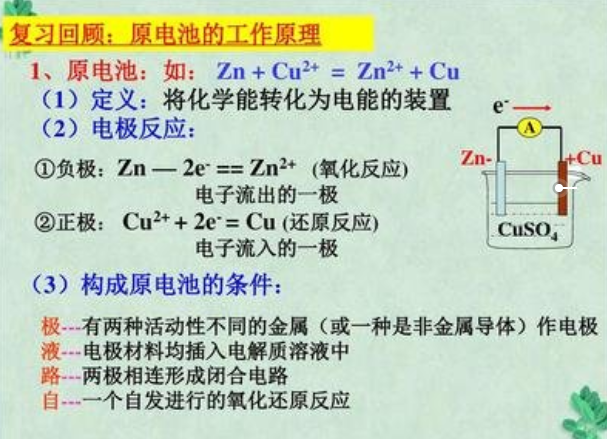

原電池是一種將活性物質中化學能通過氧化還原反應直接轉換成電能輸出的裝置，又稱為化學電池。由于各種型號的原電池氧化還原反應的可逆性很差，放完電后，不能重復使用，故又稱一次電池。它通常由正電極、負電極、電解質、隔離物和殼體構成，可制成各種形狀和不同尺寸，使用方便。廣泛用于工農業、國防工業和通信、照明、醫療等部門，并成為日常生活中收音機、錄音機、照相機、計算器、電子表、玩具、助聽器等常用電器的電源。常用原電池有鋅-錳干電池、鋅汞電池、鋅-銀扣式電池及鋰電池等。
A 鋅-錳干電池
用于普通手電簡和小型器械上的干電池，由鋅皮(外莞)作電極;由插在電池中心的石墨棒和MnO?作正極。兩極之間填有ZnCl?和NH?CI的糊狀混合物。
鋅-錳干電池產生電能的反應可表示為:
負極反應: Zn=Zn²?+ 2e
正極反應: 2MnO? + 2NH??+ 2e= 2MnO(OH) +2NH?
總反應式: Zn + 2MnO?+ 2NH??=Zn²?+ 2MnO( 0H) + 2NH?
它的電池符號為: (-)Zn|ZnCl?，NH?CI( 糊狀) |MnO?|石墨(+)
干電池產生的電動勢約為1.8V。它的優點是攜帶方便，但由于其不可逆性，使用時間有限。
B鋅-銀扣式電池
常用于電子表、電子計算器、自動曝光照相機的Ag?O-Zn電池:
負極反應: Zn+2OH?=Zn(OH)?+2e
正極反應: Ag?O + H?O+2e=2Ag + 2OH?
總反應式: Zn+ Ag?O+ H?O=2Ag + Zn(OH)?
它的電能量大，能大電流放電，加上近年來又制成了可長期以干態儲存的一次電池，在運載火箭、導彈系統上已大量采用這種電池。
C 鋅-汞電池
常用于助聽器、心臟起搏器等小型的鋅汞電池，形似紐扣，所以也叫紐扣電池。它的鋅汞劑為負極，HgO和炭粉(導電材料)為正極，內含飽和ZnO的KOH糊狀物為電解質組成電 池: (- )Zn(Hg)│KOH(糊狀，飽和ZnO)HgO│Hr(+)。鋅汞電池的工作電壓穩定，整個放電過程電壓變化不大，保持在1.34V左右。
D 鋰原電池
鋰原電池又稱鋰電池，是以金屬鋰為負極的電池總稱。鋰的電極電勢最負，相對分子質量最小，導電性良好，可制成一系列貯存壽命長、工作溫度范圍寬的高能電池。根據電解液和正 極物質的物理狀態，鋰電池有三種不同的類型，即:固體正極有 機電解質電池，液體正 極一液體電解 質電池，固體正極一-固體電解質電池。 Li- (CF)n 的開路電壓為3.3V,比能 量為480W·h/L,工作溫度在-55 ~ 70°C間，在20°C下可貯存10年之久。它們都是近年來研制的新產品，目前主要用于軍事、空間技術等特殊領域，在心臟起搏器等微小功率場合也有應用。
2.蓄電池
蓄電池是常用的化學電源。在使用前，借助外來直流電使蓄電池內部進行氧化還原反應，把電能轉變成化學能儲蓄起來，這種蓄電過程叫充電。充電后的蓄電池就可當電池使用，此時把儲藏的化學能又轉變?yōu)殡娔?，這個過程叫放電。蓄電池可通過多次充電、放電反復使用，故又稱二次電池。
鉛酸蓄電池的 負極是一組充滿海綿狀灰 鉛的鉛板，正極是一組充滿PbO?的鉛板。電解質 是相對密度為1.25 ~1.30g/cm³的硫酸。放電時，H?SO?濃度降低，若低于1. 20g/cm³，充電后才能使用。鉛酸蓄電池的優點是價格便宜。常用作汽車和柴油機車的啟動電源，搬運車輛、坑道、礦山車輛和潛艇的動力電源以及變電站的備用電源。它的缺點是笨重、抗震性差，而且濃硫酸有腐蝕性。鉛酸蓄電池技術正在不斷改進中，已有硅膠蓄電池和少維護蓄電池問世。
鎳鎘電池比鉛酸電池昂貴，但堅固耐用，質量輕、體積小、抗震性好。除工業應用外，可以用于電動剃須刀、收錄機與小型計算器。這種電池的電壓大約為1.3V。
3.燃料電池
燃料電池的概念是1839年G.R.Grove提出的，至今已有大約160年的歷史。與一般電池一樣，燃料電池是由陰極、陽極和電解質構成。圖6-9給出了典型的(單個)燃料電池的構造。
在陽極(負極)上連續吹充氣態燃料，如氫氣，而陰極(正極)上則連續吹氧氣(或空氣)，這樣就可以在電極上連續發生電化學反應，并產生電流。
燃料電池具有以下特點:
(1)能量轉化效率高，它直接將燃料的化學能轉
化為電能，中間不經過燃燒過程，因而不受卡諾循環的限制。目前燃料電池系統的燃料，電能轉換效率為45% ~ 60%，而火力發電和核電的效率大約為30%~40%。
(2)有害氣體SO?、NO?及噪聲排放都很低，CO?排放因能量轉換效率高而大幅度降低，無機械振動。
(3)燃料適用范圍廣。
(4)積木化強，規模及安裝地點靈活，燃料電池電站占地面積小，建設周期短，電站功率可根據需要由電池堆組裝，十分方便。燃料電池?zé)o論作為集中電站還是分布式電站，或是作為小區、工廠、大型建筑的獨立電站都非常合適。
(5)負荷響應快，運行質量高。燃料電池在數秒鐘內就可以從最低功率變換到額定功率，而且電站離負荷可以很近，可以減少頻率偏移和電壓波動，降低了現有變電設備和電流載波容量，減少了輸變線路投資和線路損失。
