紫外吸收(UV)檢測器
抖化學 / 2022-11-22
紫外吸收檢測器在HPLC中使用最廣泛。它對溫度和流量的變動相對地不敏感，文獻中已有引證，它對于某些類型化合物的檢測限是纖克級水平。單光束和雙光束的儀器均有供應，也有固定的和可變波長的檢測器。固定波長的儀器或為單光束或為雙光束，通常有下列光源:(1)低壓汞燈(254纖米);(2)磷光體(280纖米)一是由磷光體受到254纖米汞光源照射后的再輻射所產生。

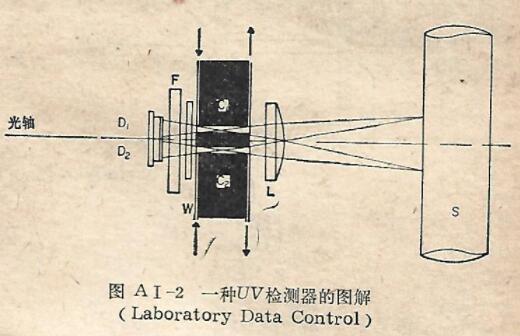

一種特殊設計的雙光束UV檢測器的基本光路圖示于圖A I-2。在這一例子中，光源S位于透鏡L的焦距上，而透鏡L就是池子(樣品池和參比池) C,和C2的池窗。元件W是平玻璃片，為另一面的池窗。在檢測器的樣品側也可放入一個校正濾 光片。另有一濾光片F(xiàn)用來阻斷不需要的其它波長。出射的紫外線由光電導體D,和D2轉換成電信號。兩個電信號輸出通常送人兩個對數放大器(見理論部分)，其差值經放大后，最終的信號送人電位計記錄儀。有些市售的檢測器不采用對數放大器，僅依靠光檢測器的響應值近似等于對數函數。使用這。類型的儀器在校正時必須特別注意。

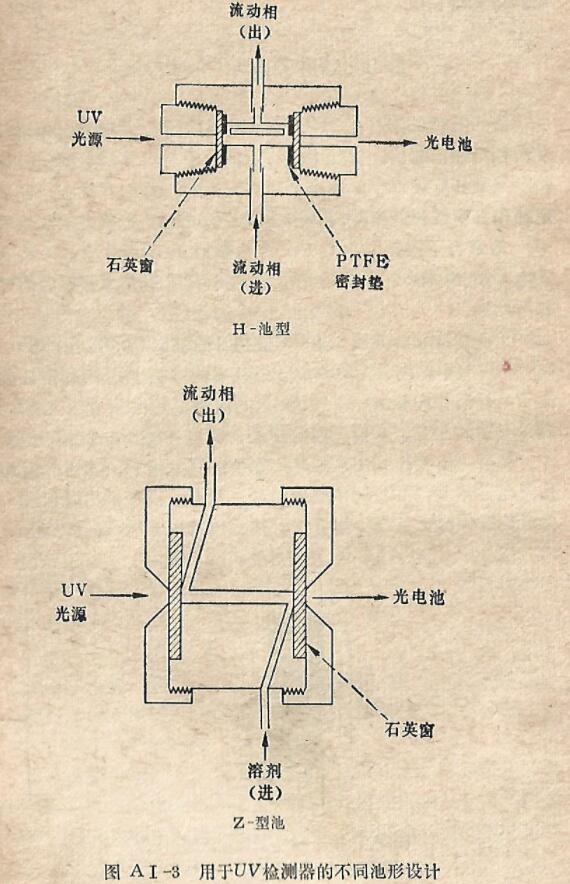

普通常用的有兩種幾何形狀的檢測池，即常規的Z形池和近來采用的H形池(圖A I-8)。后者據說對于流動相的流量變化所引起的漂移更為穩定。在兩種幾何形狀的池中流動徑路均以箭頭表示。池子的體積通常小于10微升。最新的改革是采用錐形池，這樣更有利于光的透射，并提供更大的穩定性和靈敬度。

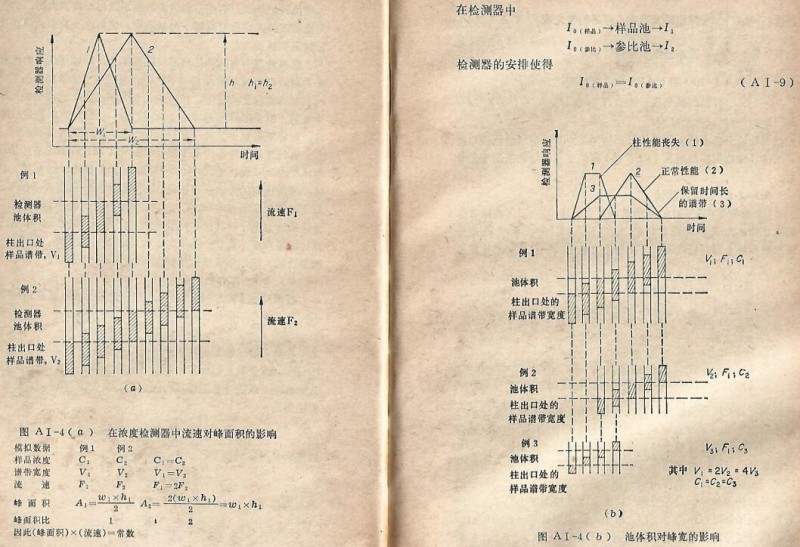

值得注意的是，由于小顆粒填充物(即≤5微米)的使用，池體積必須從現行的尺寸(8~10微升)減小到2~3微升，以保證柱子所達到的分高度不在檢測器中損失掉。這點可以利用含有溶質譜帶的流動相體積比池體積小得多這一情況來加以說明:溶質譜帶通過池子時將引起峰的畸變并產生平頂峰。這樣，由于池設計的缺點而不是柱子的缺陷，致使色譜性能降低。圖AI一4以檢測器輸入端的矩形溶質輪廓圖對這一.點作了說明。
AI-2-1工作原理
檢測器遵守比爾一朗伯定律，此定律指出被吸收的輻射部分正比于吸收分子的數目，即I=Io exp(-ked)( AI-5)
式中Io是人射光的強度，I是透射光的強度，d是通過樣品的光徑長度，C是吸收的樣品濃度，k是稱為消光系數的一個常數，其值取決于吸收分子的性質和入射光的波長。方程(A I-5)可重排為:
Io
ln-----=kcd (AI-6)
I
按照定義可以得到
Io
光密度(OD)=log?。----- (AI-7)
I
根據方程(AI-6)和(A1-7 )可得
Io Io
In-----=2.303log一一kcd (AI-8)
I I
I。
因此，logo?o----=溶劑的吸光度＋樣品的吸光度(A I-10)
I
I。
以及l(fā)og1o----=溶劑的吸光度(AI-11)
I?
根據方程(A I-10)和(A I-11)可得到
樣品的吸光度=log1oI?-log1ol? (AI-12)
即 log1oI?/I?∞樣品濃度
使用對數放大器來轉換輸出信號，簡化了定量分析時的檢測器校正工作。該檢測器如圖A I-4(a)所示是一種依賴于濃度的裝置。
AI-2-2檢測器特性
UV檢測器在5~10×10³的范圍具有線性響應,對于高度吸收的化合物，檢測限約為1×10~9克/毫升。以上數據系指電源中采用對數放大器的檢測器。下面摘引文獻中的一些典型的性能數字:
池體積 10微升
光度計噪聲 ±0.0001 ODU
穩定性(漂移) <0.0005 ODU/小時
光密度量程 0.01~2.54OD滿刻度偏轉
輸出 0~10毫伏
壓力額定值 高達2000磅/英寸²
響應值 對已烷中的菲為0.4 0DU毫升/微克
此檢測器易受壓力的影響，因此必須采用無脈動泵或裝有脈動阻尼器的往復泵。溫度也影響檢測器信號，但比RI檢測器輕微得多。然而，所引用漂移數字的大部分是由于室溫變化所致[3]。UV檢測器的信號可因流動相中有空氣泡而有嚴重干擾，即色譜圖上出現"尖刺”。此影響可用任一種方法消除:(1)流動相使用前先經加熱或超聲振動進行脫氣; (2)在檢測器出口采用限流裝置而使檢測器在壓力下工作。因為此檢測器是對濃度響應的儀表，所以信號取決于流動相的流速(見圖AI-4(a))。檢測器的這一特性將同時影響樣品的信號和瞬變的雜質(固定相的流失),后者在色譜圖上表現為噪聲。檢測器的時間常數或慣性特性是很重要的。對檢測器這方面的性能沒有做過多少工作，但已具備了關于研究這一效應的堅實基礎[2]。最后，因為許多HPLC中常用的溶劑在所使用的監控波長處，不吸收或只有很低的吸光度，所以此檢測器可用于某些梯度操作。某些市售的可變波長檢測器可用到可見光區域。這類檢測器在檢測器性能方面具有更大的靈活性，因為可使該檢測器對測定的化合物的選擇性更大些。
