水的其它除鹽方法
抖化學 / 2022-11-29
水的其它除鹽方法：除去水中溶解鹽類的方法可分為物理除鹽和化學除鹽兩大類，上節對化學除鹽(即離子交換法除鹽)略有所述，本節就主要的物理除鹽方法作一簡介。
(一)燕餾法
加熱水使之汽化,鹽類則留在未蒸發的水中，將蒸汽冷凝后可得無鹽水，俗稱燕餾水。
工業上常常不是直接用燃料燃燒來加熱汽化水，而是利用另股族汽(稱為一次蒸汽)在一個稱做蒸發器的熱交換器中將水加熱蒸發，得到的蒸汽(稱二次蒸汽)在凝結器中冷凝成水。若有工業皮燃可以利用，這是一個制取無鹽水較好的辦法。
(二)電滲析法
電滲析法是近30年來發展起來的一項新技術。除用于化工過程(如濃縮、提純、分離、回收等)外，也已用于海水淡化、苦咸水處理、工業廢水凈化及水的除鹽等方面。

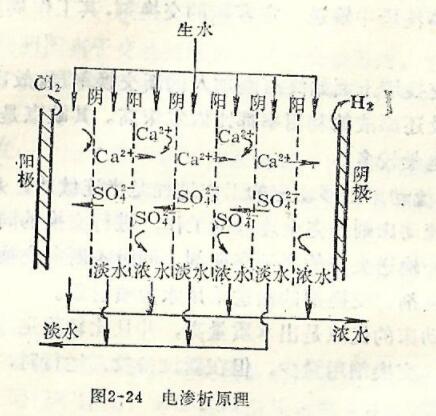

電滲析原理如圖2-24所示。
鹽類在水中以離子狀態存在。水中作為雜質的陰、陽離子，在電場作用下，分別向陽、陰兩極移動，在陰陽兩極之間布置了若干對離子交換膜。陽膜只允許陽離子通過，陰模只允許陰離子通過，因此在兩極加上電壓后，水中所有的金屬離子(陽離子)向陰極移動，所有的酸根離子(陰離子)向陽極移動。金屬離子在移動過程中能滲透過陽膜，而不能通過陰膜;酸根離子在移動過程中能滲透過陰膜，而不能通過陽模。這樣移動的結果，造成了淡水區及濃水區，把淡水匯總引出，得到除鹽水。
這種方法的除鹽效果單級可達85~90%，二級可達9%。目!前該法存在的問題是設備費用較大，交換膜產量較少，隔板較難做，耗電量也大，濃水難以利用。但對于含鹽量很高的水(如海水)，用此法除鹽比離子交換處理較為經濟。目前電滲析法用于制取純水時，主要放在離子交換除鹽(通常為混合床)裝置之前，作為預處理。它可將原水含鹽量降至50mg·L-左右，從而可以提高混合床離子交換器的生產能力，節省再生劑用量，延長費協周期。
1,離子交換膜
具有選懷透過性的離子交換膜，是電滲析器的關鍵部件，其性能好壞，直接影響到除鹽效果和能量消耗。
離子交換膜是由離子交換樹脂做成的薄膜，可把它看成是一種高聚電解質。樹脂上的可交換活性基團在水中電離成電荷符號不同的兩部分一一離子化的活性基團和可交換離子?？山粨Q離子.進入館液中，離子化的活性基團仍在膜上。對陽膜來說，帶正電.荷的川交換離子進入溶液，使陽膜本身帶負電荷，產生了靜電場，在外加直流電場作用下，溶液中運動著的陽離子將受到陽膜的吸引而透過，陰離子則受到陽膜電場的排斥作用而不能透過。對陰膜來說，則與之相反，陰離子能透過而陽離子不能透過。把離了交換膜的這種性質稱為選擇透過性。電滲析法除鹽就是利用，達個特性。
水處理用的離子交換膜，要求具有較好的離子選擇透過性，且在外界條件(電流密度、水流速、鹽濃度、溫度等)變化時仍能保持這種選擇透過性;膜的電阻應小于溶液的電阻(膜的電阻.太大會陳低電滲析效率)多膜對被處理的各種物質以及對電極反應的生成物(C12、O2、H2等)都應有足夠的化學穩定性等。
按離子交換膜制造工藝分類，有均相膜和異相膜兩種。單純山離子交換樹脂做成的膜稱為均相膜---即膜的各部分具有相同的性質。制造這種膜時，是將多孔性的物質(如聚乙烯薄膜、紙等)在高分子聚合物溶液中浸漬，然后再分別嵌接上能離解出陰，陽離子的活性基團。均相膜中交換基團分布均勻，整個膜具有均句一致的化學結構，但制造較復雜，機械強度小。另一種異相膜，是將離子交換樹脂磨碎成粉，再與高分子粘合劑(如聚苯乙烯，聚乙烯醇等)調勻后，涂在合成纖維布上經壓軋等處理后制成的。其膜的化學結構不均勻，性能比不上均相膜，但制造容易，供應量大，價格較低，機械強度大，用在給水除鹽時其化學性能可滿足基本要求，所以目前采用得較多。
2.電極反應和電極材料
由電滲析原理可知，在電滲析過程中，必須有電流不斷地通.過水溶液。這就會在兩極上產生氧化還原反應(即電解反應)。
陰極反應: H++e- →½H2↑
陽極反應: 40H- -4e- →O2↑+ 2H2O
2C1- - 2e- →C12↑
這時電極材料應為惰性金屬或?qū)щ姷姆墙饘?，否則電極將參與反應而被溶解。用作電極材料的有:鉛、外層鍍鉑的鈦鐵合金，石墨等。鉛的電極電勢較小，腐蝕較快，但當水中含有較多SO4²-時，則電極反應生成的Pb2和水中的SO4²-會生成PbSO4沉淀附著在電極上形成一層保護膜，保護電極不再進一步被腐蝕(若水中SO4²-含量不足時亦可在陽極室加5%Na2SO4)。石墨加工復雜而且笨重，鍍鉑的鈦鐵合金價錢又貴，因此我國目前都使用鉛作包極材料。
3.極化和沉淀

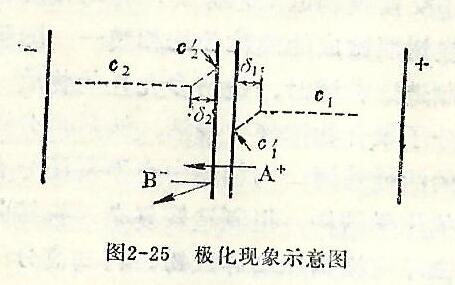

電滲析過程中，在陰、陽離子交換膜表面附近會發生一種稱為濃差極化的現象，如圖2-25所示。 設在陽膜附近，水中的陽離子是A+，陰離子是B-，A+能透過膜自右至左，B-不能透過，這就造成了膜的右側為淡水區，左側為濃水區，c2>c1(C1、c2為膜兩側AB日鹽的濃度)。δ1、δ2分別為膜右左兩側表面水流邊界層厚度(印膜表而滯流層)。在δ1中，A+的遷移速度大于溶液中A+的遷移速度，即在右側，(淡水區) c1'<c1；而在左側(濃水區)則國B-不能通過膜，要從δ2層 內遷移出來，但速度較慢，從而使C2'>C2'，因此，隨著電滲析過程的進行，在膜的兩側以及標側的溶液和膜界面之間都產生濃度差。
當談水室中c1'→0時，這時的工作電流密度稱為極限電流密度。當上作電流密度大于極限電流密度時，在δ1中就會產生水在電場作川下的離解。生成的H+和A+將一起透過膜，這就是濃繁極化。此時電流效率將下降(因一部分電能消耗在水的電離及。H+的遷移上)。不難推測，工作電流密度越大于極限電流密度，則電流效冰越低。
另一方面，由于c2 '>C2,所以左側(濃水區)膜的附近將積果起很高的鹽濃度。當某些鹽類的離子濃度超過其溶解度時就要發生鹽的沉淀，這叫沉淀結垢(在陰膜主要為CaSO4、Mg(OH)2等，在陽膜主要為Fe(OH)2沉淀)。它的存在將減少離子交換膜的有效使用面積，增加膜電阻，加大電能消耗及降低膜的使用壽命。為了消除沉淀的產生，積極的方法是盡量減少極化的產生，工你電流密度應低于極限電流密度，水的分布要均勻，水力學特性哭好，即要處于湍流狀態。另外可采取一些措施防止沉淀生成，如:在水中加入六偏磷酸鈉、羧甲基纖維素等藥物(穩定。劑):定期酸洗溶去已產生的沉淀(用1%左右HC1);定期倒換電極，即運行一定時間后把陽極改為陰極，陰極改為陽極，由于電場方向改變。極化方向隨之改變，這可使已生成的沉淀消除;也可對原水進行預處理(軟化)，先除去Ca2+、Mg2+等。
常將電滲析與其它水處理技術組合起來，讓各個水處理方法:的特色得倒充分發揮，這對提高產水質量，降低運行費用是很有致的。如某些地區水的硬度較大，為了避免電滲析器沉淀結垢，只好在較低的電流密度下運行，但這將影響脫鹽效率，此時可在電滲析器前加一磺化煤交換器。由于磺化煤價格便宜，可先用它來除去水中Ca2+，Mg2+以減輕電滲析器的負擔。

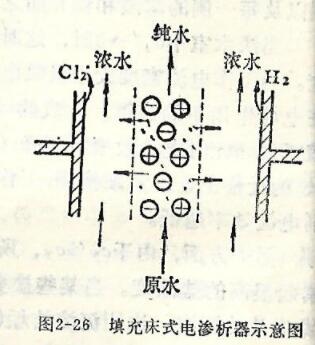

電滲析法直接用于制取純水和高純水還不太經濟，其原因是水的純度提高時，水的導電串降低，若繼續增加電壓，又會使水電離，消耗過多的能量，而水質卻提高得很少。因此常把它串聯在混合床離子交換之前。目前有種新方法，叫做填充床式電滲
析法，它是將電滲析法與離子交換法結合起來，見圖2-26。它將離子交換樹脂填充在電滲析器淡水區，巧妙地集中了電滲析和離子交換兩種方法的優點。利用電滲析過程中的極化現象對離子交換樹脂進行電化學再生，克服了電滲析過程中極化現象的害處并省去了離子交換樹脂的化學再生處理。填充在淡水室內的強酸性和強堿性的混合樹脂，在直流電作用下同時會產生三個過程。首先陰陽離子交換樹脂分別和溶液中的正、負離子進行交換，例如. A+與B-分別交換到樹脂上;其次 是混合樹脂上的A+及B-解吸下來分別通過陽膜及陰膜而進入濃水室;再次是極化作用促進水的電離，電離出的H+和OH-分別被陽樹脂和陰樹脂吸附而使陽、陰樹脂分別得到再生。由于膜與樹脂緊密接觸，A+和B-得以很快地通過膜界面而消失，從而減少濃差極化，使電流效率上升。
用電滲析法制取淡水的技術已較成熟，但目前設備的使用溫度限于40℃以下。如能提高些溫度，例如在80℃進行則由于溫度高后能使溶液的粘度下降，擴散速度和導電性都增加，就可以在較高的電流密度下運行，降低運行費用。高溫電滲析是目前有開拓前景的方向之一，關鍵是改進離子交換膜及滲析設備的各個郭件，以克服高溫所產生的一些問題。
(三)反滲透法
反滲透是20世紀60年代迅速發展起來的一^種水處理工藝。目前它已川在海水淡化、城市供水、汽輪機冷卻水、工業廢水處理等方面。反滲透是自然現象滲透的逆過程。

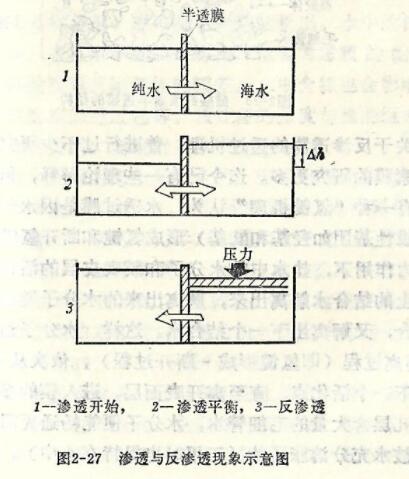

此去在一個容器中用一層半透膜(溶劑分子能通過，而溶質分子不能通過的膜稱為半透膜)把容器分隔成兩部分。一邊注水，一邊注鹽常液，并使兩邊液位相等(圖2-27) 。過去會兒，發現鹽溶液的液位比水的液位高△h。這說明有水分子通過半透膜進入鹽常液中, .這叫滲透現象。滲透達到平衡時半透膜兩方的液壓差稱為該鹽溶液的滲透壓力。反過來，在鹽溶液的一側加一大于協透壓的壓力，就能使鹽溶液中的水分子遷移到水一側去。因?yàn)?/span>塘與酒透方向相反，故稱為反滲透。利用這一原理制備純水的方法稱為反滲透法。
反滲透法能否得到實際應用的關鍵是半透膜的質量。目前可實用的滲透膜(半透膜)有非對稱性的醋酸纖維素膜(C A膜)和芳香族聚酰胺纖維膜兩種。

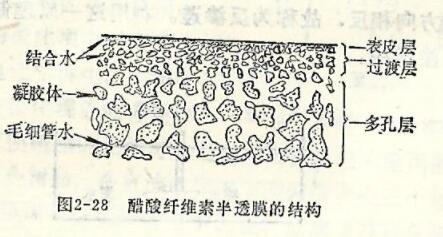

醋酸纖維素是沒有強烈氫鍵的無定形鏈狀高分子化合物。已成型的膜外觀為乳白色，半透明，有一定的韌性，具有不對稱的結構(見圖2-28)。表層(與空氣接觸層)結構致密，孔隙很小，通稱為表皮層或致密層，厚約1~10μm, 孔隙直徑0.8~2nm。下層結構疏松，孔隙較大，通稱為多孔層或支撐層，其厚度約占膜厚度的99%，孔隙直徑約在0.1~0.4um。表皮層與多孔層并無截然分開的界限，其間還存在著孔隙直徑為20nm的過渡層。
關于反滲透膜的透過機理，曾進行過不少研究，特別對醋配纖維素膜的研究更多。迄今已有-些理論解釋，但還不夠完善。其中有一種“氫鍵機理”認為:水透過膜是因水分子和膜的活化點(極性基團如羥基和?；?形成氫鍵和斷開氫鍵所致。即在一
定壓力作用下，鹽水中的水分子和膜表皮層的活化點締合，原活化點上的結合水解離出來，解離出來的水分子繼續和下一個活化點締合，又解離出下一個結合水。這樣，水分子通過一連串的結合-解離過程(即氫鍵形成-斷開過程)，依次從一個活化點轉移到下一個活化點，直至離開表面層，進入膜的多孔層。由于膜的多孔層含大量的毛細管水，水分子便能暢通無阻地通過。整個膜是被水充分溶脹了的(不用時也保持在水中)，但在表皮層水分較少。表皮層所含的水稱為一級結合水(依靠氫鍵保持很緊的
水)，一級結合水沒有溶劑化作用:故鹽分不能溶解，從而也不能能過膜。
另一種為“選擇性吸附土毛細管流”機理，它認為膜是由含有適當?shù)木┧瘜W(xué)活性基團的多孔材料組成，在鹽溶液中其表面有選擇性的吸附能力一吸附水分 子而排斥鹽分子。這樣，在膜溶液界面上:將形成-一個純水層，當外界施加壓力時，此水層中的
純水就不斷通過毛細管而滲出。
在運行過程中，由于水(溶劑)不斷地透過膜，而水中所含的懸浮物、微生物、細菌及某些難溶性鹽等雜質易在膜表面結一層薄期，這將影響膜的透水性能及增加操作壓力，也會影響膜的使用壽命，因而有必要對進水進行--些預處理如過濾、石灰沉淀處理或在水中加入一些化學藥品(如檸檬酸、酒石酸)來防止鐵鹽、根酸款體結垢。用HC1調節水的pH值(4~6.5)或加入如六偏磷酸鹽等穩定劑(或絡合劑)也可防止碳酸鹽析出。水中的微生物自射膜造成污染，可在水中加氯來防止，但要考慮膜的耐氯性能，如另香族聚酰胺膜其耐氯性能較差。水中含氯也會影響膜的保度，透水性及溶質的透過性等。預處理的深度與膜的組成、結構以及設備等均有關系，要根據具體情況而定。
在運行過程中，膜的污染是難免的，因而必須定期清洗。常用的物理方法有沖洗法(淡水)，氣-水噴射法、海棉球擦洗法(適用手管狀設備)多常用的化學方法是用化學藥劑配制成- -定精度的館液來沖洗，如用檸檬酸(1~2%)或檸檬酸銨溶液(1.5w,6goL.-1)
并用HC1將水的pH值調至4~5, (溶液在系統內循環沖院的5h。對于由油脂和蛋白質等有機物所生成的污染物，可用香有酶的洗滌劑在30~35°C下進行沖洗。

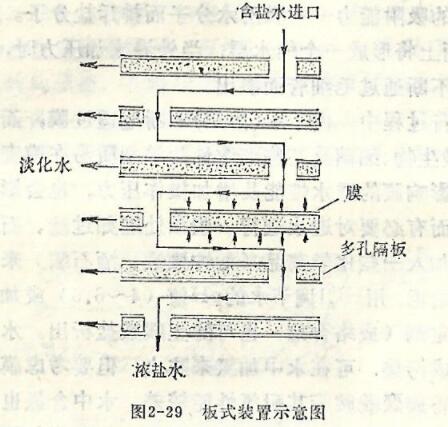

關于反滲透裝置的形式，已實現工業化的有四種:板框式、管式，螺旋卷式和中空纖維式。它們各有優缺點。板框式是較早應用的一種裝置,它由一定數量的多孔隔板組成，在板的里外兩面粘貼著反滲透膜。被處理水在大于該水滲透壓的外壓作用下沿
著膜間的間隙流過(見圖2-29)，透過膜的淡水在隔板內匯集并引出。對于含固體顆粒量高的水，如食品工業、制藥工業中常用管式裝置。把膜鑲在管的內壁，欲處理的水在管內流動，透過膜的水通過管壁上的水孔流出后匯集稱內壓管式。如把膜裝在管的外壁，透過水通過管壁水孔在管內匯流稱外壓管式。此種裝置采用高速流動，故進水流動狀態好、易安裝，清洗及拆換方便。

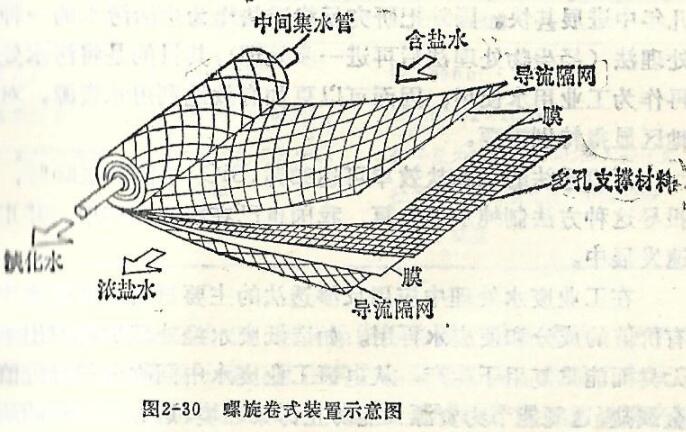

在海水淡化方面，目前以中空纖維式及螺旋卷式為主。卷式裝置示意圖，如圖2-30所示。將多層不同作用的材料依次迭合，卷成筒狀，再用固定帶扎緊。使用時將它裝在耐腐蝕、耐壓的鋼管內。中空纖維式是把許多中空纖維(如三乙酰胺系纖維膜或芳

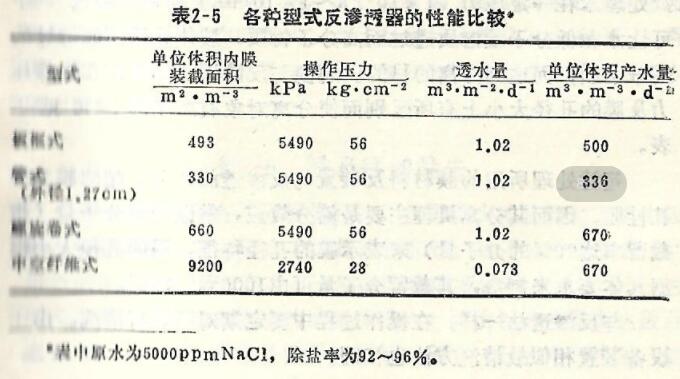

香族聚酰胺系纖維膜)捆在一起，外罩聚酯制成的保護網，裝于耐腐蝕、耐壓管內。當處理水進入管內后，透過水經中空纖維外璧向內壁滲透。再從用粘合劑密封的纖維束開口端匯流引出，濃縮液則由管內另一出口外流出來。此兩類裝置結構緊湊，單位面積內膜的裝載密度大，但易堵塞，清洗困難。表2-5為各種型式鳳協透器的性能比較。
反滲透法的應用范圍相當廣泛，因它能在常溫及無相變化的情況下分離水和溶質，所以除了用來制備純水外，在其它方面應用也較多，如在食品工業中用于天然果汁提取、茶中提取物分離，制糖工業、制藥工業(特別是對維生素、抗生素的分離與濃縮)以及廢污水的處理等方面，反滲透法的研究與應用工作在近幾年中進展甚快。國外把研究反滲透法作為生活污水的一-種深度處理法(經生物處理法后再進一步處理)，共目的是將污水處理后再作為工業用水使用，因而可以更加有效地利用水資源，對缺水
地區顯得特別重要。
反滲透法的總除鹽效率可達93% , SiO2也能除去80%，國外報導這種方法制純水很合算，我國也已在研究和應用，并正在迅速發展中。
在工業廢水處理中應用反滲透法的主要目的是從廢水中回收有價值的成分和使廢水再用。如造紙廢水經處理后可使出水無色無臭而能重復用于生產;從電鍍工業廢水中回收各種有價值的重金屬鹽。這既能節約資源又能防止污染環境。這方面國外的研究報道很多，國內也有不少的研究成果如北京、上海、廣州等地用反滲透法回收電鍍廢水中的鎳、銘、鎘等，并使處理后的出水達到排放標準。
(四)超濾
超濾、電滲析和反滲透都是近20年來發展起來的分高技術，統稱為膜分離法，超濾與反滲透法一樣是以壓力差為推動力。將欲處理水在-一定壓力(1×10°Pa~1×10°Pa) 作用下經過一個可讓水和低分子量溶質透過而高分子物質，膠體物質不能透過的
高分子膜，而達到分離的目的。

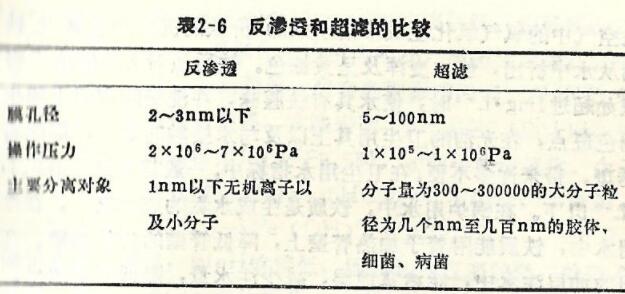

超濾與反滲透法相比，在操作壓力及膜的孔徑大小上有所區別而使分離對象有所不同，可見下表。
超濾處理所用的膜材料及裝置與反滲透法相似。超濾膜為多孔性膜，因而其分離機理主要是篩分效應，常以截留分子量(指截留率達90%的分子量)來表示膜的孔徑特征。膜的孔徑大小根據具體要求來制備，其截留分子量可由1000到1×10。
與反滲透法~樣，在操作過程中要定期對膜進行清洗。由于設備裝置相似故清洗方法也相同。
超濾法沒有脫鹽能力，但其操作壓力低，設備簡單，近年來作為純水制備的終端處理以及在其它如醫藥工業、食品工業及工業腹污水處理等方面均已加以應用。如用醋酸纖維素超濾膜來濃縮、提取生物酶，使酶的活性提高，效能比用真空濃縮法提高
98.0%。使用超濾透過液來發酵、釀酒可使酒的質量相應提高。目前低葡萄酒生產工藝中因使用此技術后，已明顯表現出超濾法的優點，使經濟效益提高，故已在同行業中推廣應用。
我國在70年代初才開始反滲透和超濾技術的研究，但發展速度快，成就顯著，推出了各種新的膜材料以適應各方面應用的需要。從應用范圍來看也已很廣泛，設備裝置也從簡單的板式過渡回復雜的卷式及中空纖維式。為了推動海水淡化及水的再生再
用，在1982年底還成立了中日海水淡化與再利用學會來指導這方面的研究工作。
