新戊二醇二縮水甘油醚

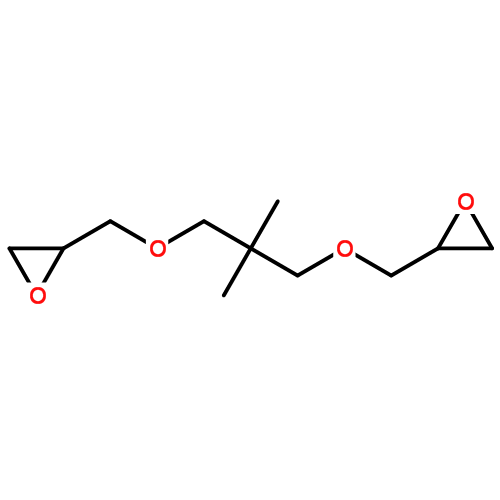

中文名稱: 新戊二醇二縮水甘油醚英文名稱:Neopentyl glycol diglycidyl ether別名:新戊二醇二環(huán)氧甘油醚;新戊二醇二甘油醚;分子式: C11H20O4
分子量: 216.27CAS號: 17557-23-2
質(zhì)檢信息檢驗項目 指標含量, ≥40%灼燒殘渣,% ≤0.05乙醇溶解試驗 合格PSA: 43.52000LOGP: 0.84340
化學(xué)特性新戊二醇二縮水甘油醚是一種化學(xué)物質(zhì),無色至淡黃色液體,無色透明液體,密度1.04 g/mL at 25 °C(lit.)沸點103-107 °C1 mm Hg(lit.)熔點76ºC閃點>230 °F折射率n20/D 1.457(lit.)水溶解性0.5-1.0 g/100 mL at 20.5 ºC蒸汽密度>1 (vs air)蒸汽壓1.37E-07mmHg at 25°C溶于酮和苯等有機溶劑,與雙酚A型環(huán)氧樹脂有良好的混溶性,微溶于水,分子內(nèi)含有兩個環(huán)氧基團,固化時形成鏈狀及網(wǎng)狀結(jié)構(gòu),稀釋效果與單縮水甘油醚相當(dāng),固化后樹脂的抗張強度、抗彎曲強度、抗壓強度、抗沖擊強度等機械性能以及適應(yīng)期均優(yōu)于單縮水縮水甘油醚固化的樹脂,對固化物的物性影響小。有害,具刺激性和致敏性。
產(chǎn)品用途新戊二醇二縮水甘油醚用作環(huán)氧樹脂活性稀釋劑、氯化石蠟穩(wěn)定劑,廣泛應(yīng)用在復(fù)合材料、防腐涂料、無溶劑涂料、層壓、膠粘劑、透明環(huán)氧體系LED及電工澆注成型的環(huán)氧體系。
生產(chǎn)方法紫外光固化光敏稀釋劑的合成;先將新戊二醇二縮水甘油醚 (NGE)與二元酸反應(yīng),再與丙烯酸單體作用,合成了一種新型光敏活性稀釋劑.研究了反應(yīng)溫度,原料配比,阻聚劑,催化劑用量等因素對反應(yīng)的影響.采用的 合成條件為:反應(yīng)溫度90-100℃,縮水甘油醚與二元酸的摩爾比為2:1,N,N-二甲基苯胺的質(zhì)量分數(shù)為1.0%,對苯二酚的質(zhì)量分數(shù)為0.50%. 將所合成的光敏稀釋劑配合光引發(fā)劑,光敏樹脂(EA)和適量涂料助劑制成光固化涂料,對其紫外光固化涂料進行拉伸實驗,得到漆膜的拉伸強度為12.97 MPa,彈性模量為92.44 MPa,斷裂伸長率為17.58%.制成的光固化涂料具有良好的貯存穩(wěn)定性,高的邵氏A硬度值(95.0)和小的固化體積收縮率(約7.4%).1)在裝有機械攪拌、溫度計和回流冷凝管的三口瓶中加入0.3~2mol的雙酚S、5~30mol環(huán)氧氯丙烷和0.01~0.1mol催化劑季銨鹽或三苯基磷,攪拌使雙酚S充分溶于環(huán)氧氯丙烷中,然后加熱至95~120℃,保持2~9個小時;2)將剩余未發(fā)生反應(yīng)的環(huán)氧氯丙烷減壓蒸出,再將反應(yīng)體系降溫至室溫,攪拌情況下向上述反應(yīng)體系中加入5~30mol有機溶劑、0.9~8mol濃度為30~60wt%的堿液,升溫至60~80℃,保持2~9個小時;3)出料在裝有去離子水的容器中,去掉有機層后用去離子水煮沸0.5~1小時,之后過濾,重復(fù)3~5次,直至無Cl-為止;然后在100~150℃溫度條件下真空干燥24~36小時,即得到高環(huán)氧值、低粘度的雙酚S二縮水甘油醚產(chǎn)品。
產(chǎn)品信息 [顏色] 無色至淡黃色液體 [重量] 500ml
