欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

硫化銦

中文名稱: 硫化銦

英文名稱：Indium（III） Sulphide

別名： 硫化銦(III)，三硫化二銦

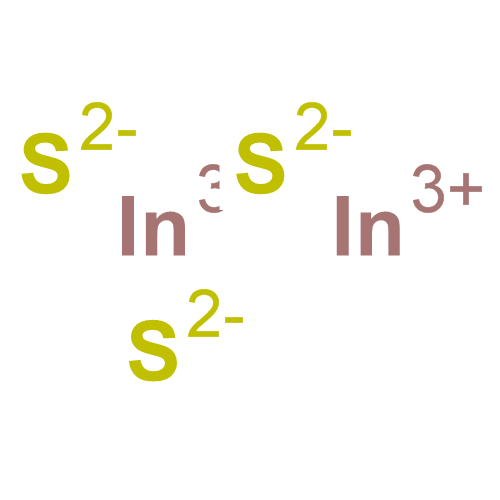

分子式: In2S3

分子量: 325.83

CAS號(hào)： 12030-24-9

質(zhì)檢信息

檢驗(yàn)項(xiàng)目          指標(biāo)

含量,             ≥99.99%(高純?cè)噭?/span>

雜質(zhì)陽離子總量,％ ≤0.001

水溶解試驗(yàn) 合格

PSA：            89.48000

LOGP：          1.94460

化學(xué)特性

硫化銦又稱三硫化二銦是一種化學(xué)物質(zhì)，橘紅色粉末，密度4.45 g/cm3熔點(diǎn)1050ºC。溶于酸,不溶于堿性溶液和沸水。每100毫升水中的溶解克數(shù):2.867×10-14/20℃加熱到330℃時(shí)，即轉(zhuǎn)變成紅色的β-In2S3，并且是不可逆的。在真空封閉管中的熔點(diǎn)為1050℃，自850℃左右開始揮發(fā)，在空氣中加熱時(shí)，即變成三氧化二銦。在濕空氣中則表面上形成氫氧化物的薄膜。已失去其原有光澤者，在冷時(shí)能溶于稀的無機(jī)酸中，也溶于乙二酸并形成相應(yīng)的鹽。

為了提高硫化銦的浸出率,從研究硫化銦常規(guī)酸浸、高錳酸鉀或雙氧水氧化酸浸的晶粒參數(shù)、表觀活化能、反應(yīng)級(jí)數(shù)的變化規(guī)律人手,對(duì)不同狀態(tài)下硫化銦的浸出動(dòng)力學(xué)進(jìn)行了研究。結(jié)果表明:①硫化銦浸出反應(yīng)的表觀活化能、反應(yīng)級(jí)數(shù)、晶粒參數(shù),在常規(guī)酸浸狀態(tài)下分別為35.6kJ/mol、0.770、0.576,高錳酸鉀氧化酸浸狀態(tài)下分別為13.9kJ/mol、0.390、0.366,雙氧水氧化酸浸狀態(tài)下分別為17.5kJ/mol、0.220、0.466。②硫化銦常規(guī)酸浸的銦浸出率對(duì)浸出溫度、硫酸初始濃度的變化比較敏感;而硫化銦氧化酸浸的表觀活化能和反應(yīng)級(jí)數(shù)均大幅度下降,化學(xué)活性顯著增強(qiáng),反應(yīng)速率明顯加快,浸出溫度和硫酸初始濃度對(duì)銦浸出影響的敏感度下降。③硫化銦的常規(guī)酸浸及氧化酸浸動(dòng)力學(xué)模型符合n〈1的Avrami方程,常規(guī)酸浸受化學(xué)反應(yīng)與擴(kuò)散混合控制,而氧化酸浸則受擴(kuò)散控制,因此,強(qiáng)化攪拌擴(kuò)散有利于提高銦浸出率。

產(chǎn)品用途

硫化銦用作材料科學(xué)。用于半導(dǎo)體材料，原子吸收光譜測(cè)定。制造低熔點(diǎn)合金，軸承合金，顏色玻璃。可作電子工業(yè)材料、半導(dǎo)體摻雜源。

生產(chǎn)方法

將三氧化二銦的剛玉小盤放入石英管中，在通入經(jīng)干冰液化提純的硫化氫的條件下，將反應(yīng)管加熱至500℃保持5h，再升溫至700℃保持8h。產(chǎn)物即為紅色三硫化二銦，熔融后變?yōu)橛泄鉂傻暮谏a(chǎn)物。該產(chǎn)物為β-In2S3的高溫變型產(chǎn)物。而低溫變型產(chǎn)物α-In2S3可由下法制?。杭赐苡谝宜岐惨宜猁}緩沖水溶液的三價(jià)銦鹽溶液中，通入硫化氫，將生成的沉淀于100℃以下的溫度下，在P2O5上進(jìn)行真空干燥即得。但是難以制得純品。

特指一種硫化銦/氮化碳復(fù)合材料的制備方法.稱取g-C3N4粉體溶于純凈水中,超聲分散均勻,再加入In(NO3)3·4.5H2O,磁力攪拌至完全溶解后,滴加入配制好的C2H5NS溶液,磁力攪拌后,轉(zhuǎn)移到內(nèi)襯為聚四氟乙烯的反應(yīng)釜中,放入烘箱中,水熱反應(yīng);清洗,干燥后得到硫化銦/氮化碳復(fù)合納米材料.



產(chǎn)品信息
[重量]	2g
[顏色]	紅色
危險(xiǎn)性類別
[危險(xiǎn)性類別]	非?；?/td>
