欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

 雙[3-(三乙氧基甲硅烷基)丙基]四硫化物

中文名稱：雙[3-(三乙氧基甲硅烷基)丙基]四硫化物

中文別名：雙(γ-三乙氧基硅基丙基)四硫化物;雙[3-(三乙氧基甲硅烷基)丙基]四硫化物;雙-[γ-(三乙氧基硅)丙基]-四硫化物;雙[3-(三乙氧基硅)丙基]-四硫化物;

英文名稱：Bis[3-(Triethoxysilyl)Propyl]Tetrasulfide

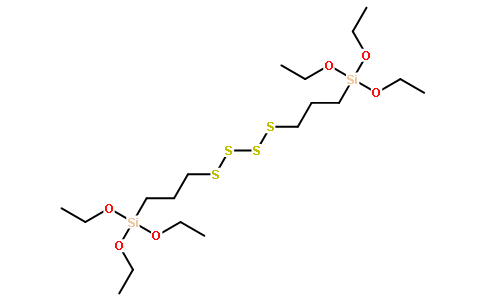

分子式: C18H42O6S4Si2



分子量: 538.94

CAS號：40372-72-3

質(zhì)檢信息

質(zhì)檢項目        指標值

含量，％        ≥90.0%

總硫含量，% ≥22.0

PSA：           156.58000

LOGP：          6.54120

化學特性

雙[3-(三乙氧基甲硅烷基)丙基]四硫化物又稱雙(γ-三乙氧基硅基丙基)四硫化物是一種硅烷化偶聯(lián)劑和改性劑，為淡黃色透明液體,密度：1.08 g/mL at 20 °C(lit.)沸點：250 °C閃點：91°C折射率：n20/D 1.49有害。

產(chǎn)品用途

雙[3-(三乙氧基甲硅烷基)丙基]四硫化物用作1．應用于鞋類可提高耐磨性、耐切性和耐壓性，改善彎曲性。2．應用于滾筒可提高耐磨性、抗老化性能、承載力，改善工藝加工性能，降低吸水性、滯后性。3．應用于機械鑄造產(chǎn)品可增強模數(shù)和熱老化性能，改善動力性能，降低對粘性溶劑的膨脹性。4．應用于膠管可改善外表的耐磨性，增強模數(shù)、熱老化性能和增強劑之間的粘結(jié)性。5．應用于輪胎可提高耐磨性，降低滯后性，增強模數(shù)，最大限度的提高粘接性能，改善工藝加工性能、胎面耐磨性、熱裂性、胎體和填料的粘接性能、輪胎緩沖層的粘接性能。6．應用于扁型膠帶可提高耐磨性，改善抗硫化返原性，降低粘土替代炭黑的成本，改善輪胎簾布的粘接性能，增強抗撓壽命和模數(shù)。而應用于V型膠帶則可增強模數(shù)，提高耐磨性，增加抗撓壽命，改善加固物質(zhì)的粘接性能。用法及用量：1-單用于橡膠制品中，作用為①作為非黑色填料的偶聯(lián)劑②保持硫化平衡以增加抗硫化返原性③作為硫化劑使其獲得良好熱老化性能。建議添加量白炭黑為填料的3-13%、而粘土和云母為0.5-1.0%。2-在粘土填料中加入0.5-1.0%的Si-69,或在白炭黑顏料中加入1.0-4.0%的Si-69，能夠?qū)⒎翘亢陬伭虾腿嗽煜鹉z很好地聯(lián)結(jié)起來，并能夠增加模數(shù)和改善耐磨性。3-平衡硫化，Si-69分子結(jié)構(gòu)中共有4個硫原子。在硫化溫度下，Si-69和硫磺參與了多硫交聯(lián)的反應過程。在硫化過程中Si-69中的四硫烷基團的交聯(lián)速度和硫磺硫化中硫返原速度大體相同。所以能夠抗硫化返原，并形成適當?shù)目沽蚧翟z料。這稱為平衡化。其中動態(tài)彎曲性能（如：發(fā)熱性、裂紋延伸性等）都得到了明顯改善。硫化劑，用Si-69和一種秋蘭姆促進劑替代NR、SBR、NBR混合物中所有的硫磺，所制成的產(chǎn)品除有很好的偶聯(lián)效果外還有優(yōu)良的熱老化性能。Si-69是一種在橡膠制品中有交聯(lián)和流行性催化作用的硅烷偶聯(lián)劑。Si-69的作用理論基礎(chǔ)是分子中的硅烷基團和非黑色顏料中的白炭黑、硅酸鹽結(jié)構(gòu)體偶合。這稱為縮水反應。分子中的四個硫原子可以起到硫化/促進活性的作用。在硫化裝置中增強或改變老化的類型。

生產(chǎn)方法

用γ-氯丙基三乙氧基硅烷(CPOS),鈉,硫及含硫化合物合成雙-[3-(三乙氧基)硅丙基]四硫化物,找出了最佳工藝條件:m(CPOS):m(Na):m(Na2S):m(S)=72:(2.5~3):15:(15~18);溫度控制在75 ℃;回流4 h.w(S)=22.3%,轉(zhuǎn)化率達96%以上。

一種制備碘比色值≤10mg碘/100ml、黃色雙[3-(乙氧基甲硅烷 基)丙基]四硫化物的方法,其特征在于,向中性氯丙基三乙氧基硅烷中 加入氯丙基三氯硅烷；然后在乙醇中與多硫化鈉進行反應,或者與Na2S 及硫進行反應。

產(chǎn)品信息
[重量]	500ml
[顏色]	無色至淡黃色液體
危險性類別
[危險性類別]	非危險化學品
