林產化工的萃取工藝及其設備
化學先生 / 2019-07-19
通常所稱的萃取是液-液萃取，是指從一種液體混合物中用另一種互不相溶的溶劑萃取某一種或多種化合物的分離技術。萃取的過程就是傳質過程，是物質從一相轉到另一相的過程。所謂相是物理性質和化學性質組成一致的部分。 各組分在各個相的溶解度不同是萃取能實現組分分離的基礎。
一、萃取工藝
萃取過程中起萃取作用的溶劑稱為萃取劑。對萃取劑的要求是揮發性低、毒性小、對被萃取組分有較高的萃取能力和萃取選擇性，且價廉易得。在林產化工中,萃取工藝常用在林產藥材有效成分的分離提取工藝中，一- 般是對浸提液進行萃取。如果浸提液的溶劑是氯仿、乙酸乙酯、石油醚，可用水作為萃取劑;如果浸提液是水濃縮液，可依被分離成分的極性等理化特性,選擇一種或幾種與水不互相溶的有機溶劑進行萃取，如石油醚、汽油、苯、乙醚、氯仿、乙酸乙酯等。
一般情況下，只要將浸提液適當濃縮后，即可進行浸提液萃取,但是有時對浸提液進行適當處理，可提高萃取效率。提高萃取效率的主要方法有:
①萃取前用稀酸或稀堿對浸提液進行化學處理。
②將難以萃取的化合物，通過化學反應衍生為易萃取的化合物，分離后再恢復為原來的化合物。
③對于分離困難的化合物，可使原生物質轉變?yōu)橐追蛛x的次生物質,再萃取分離。
為了改善萃取劑的性能，有時需加人惰性的稀釋劑，有時還要加入能消除第三相和抑制乳化現象的添加劑。萃取的方法主要有錯流萃取法、逆流萃取法和回流萃取法。工業化生產中常采用錯流萃取法。萃取工藝具有分離效率高、分離效果好、收率高、生產能力大快速連續和安全操作等優點，但常用到易燃易爆的有機溶劑,所以生產過程中應當注意防火防爆。
二、萃取基本設備
萃取設備包括兩部分:-是混合設備,另一是分離設備。
工業上實施物料與溶劑的混合，常用機械攪拌、泵噴淋和強迫物料回流，分離的經典方法是靜置分層?，F(xiàn)在則采用各種形式的超速離心機和沉降器。工業上也使用由混合裝置和分離設備集成的混合萃取器。
1.混合澄清槽

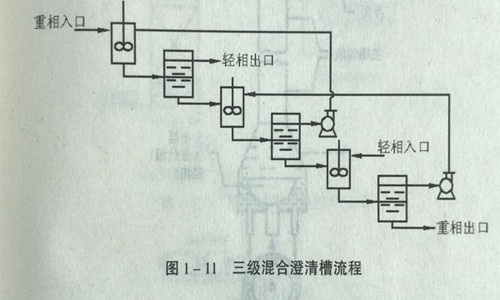

在機械攪拌的作用下,物料與萃取劑達到高度的分散與混合?？梢詫⒒旌涎b置與澄清設備串聯使用，各級間用管線連接，液體的輸送借重力或泵，其流程見圖1- 11所示。
2.重力作用萃取柱(噴淋柱、填料柱和篩板柱)

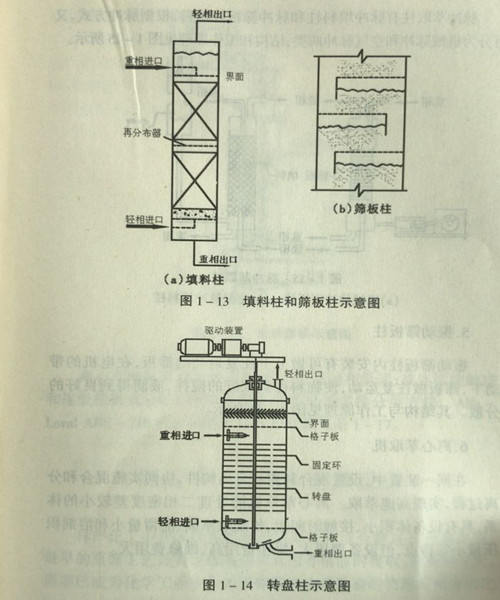

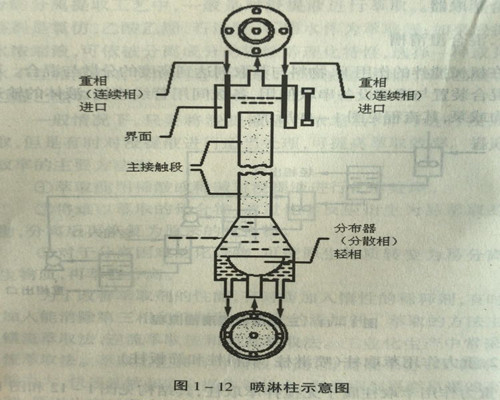

重力作用萃取柱屬于無攪拌萃取柱,其結構見圖1- 12和圖1-13所示。這類設備具有結構簡單、設備費用和操作維修費用低等特點,宜處理腐蝕性物料。這類設備的傳質效率低，對密度差小的物料體系的處理能力低。
3.機械攪拌萃取柱
利用各種形式的機械攪拌以改善兩相接觸,增加單位設備體積內的相際接觸面積。該設備安裝了擋板，借以減少縱向物料的混合，提高萃取效率。其結構見圖1- 14所示。
4.脈沖萃取柱
用脈沖的方式，使柱內流體做快速的往復脈動，以粉碎液滴，增加兩相的接觸面積，同時增大流動、湍動，改善兩相接觸。

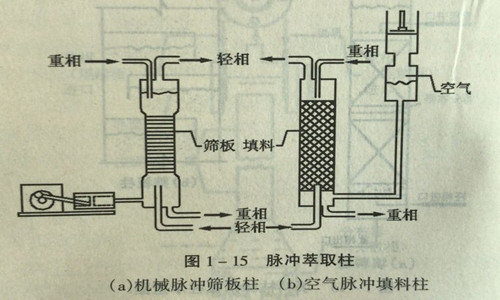

脈沖萃取柱有脈沖填料柱和脈沖篩板柱兩種，根據脈沖方式,又可分為機械脈沖和空氣脈沖兩類結構和工作原理見圖1- 15所示。
5.振動篩板柱

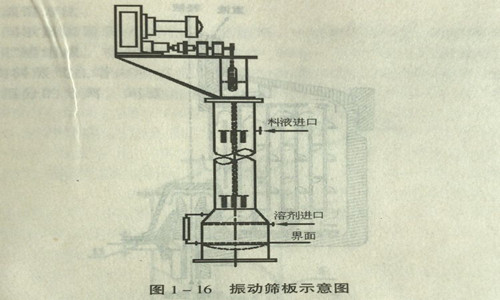

振動篩板柱內安裝有可做上下往復運動的篩板，在電機的帶動下，篩板做往復運動，使物料得到較好的攪拌，液滴得到良好的分散。其結構與工作原理見圖1- 16所示。
6.離心萃取機
在同一裝置中，設置混合和離心分離構件，協同實施混合和分離過程,實現高速萃取。離心萃取機能處理二相密度差較小的體系,具有設備體積小、接觸時間短、傳質效率高、滯留量小和溶劑積壓量小等特點，但設備費用大、操作費用高、維修費用大。
離心萃取機可分為臥式和立式;或高速和低速;或連續接觸式和逐級接觸式;或單臺單級和單臺多級等多種分類方法。Alfa -Laval ABE - 216離心萃取機結構示意圖見圖1- 17。
