第九章 合成橡膠工業用催化劑

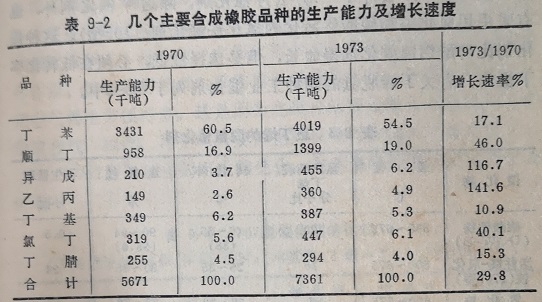

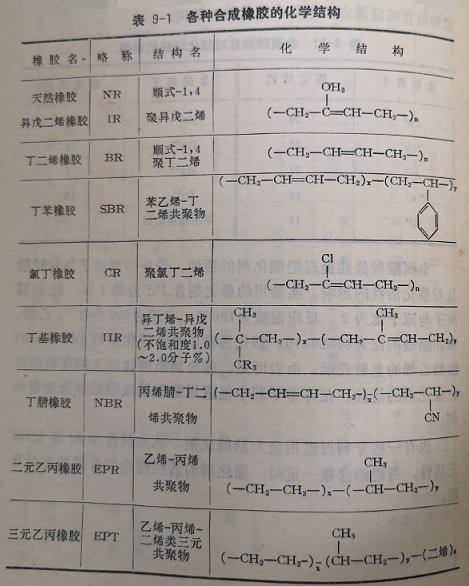

合成橡膠約有三十多個品種,即丁笨,順丁、丁基、氯丁、丁腈,異戊及乙丙。這七種合成橡膠的化學結構加離0-1各種合成橡膠的化學結構如表9-1所示,其生產能力和增長速度列于表9-2中。以下僅敘述表9-2中的前四個品種(丁苯、順丁、異戊、乙丙)在工業生產中采用的催化劑。
第一節 合成丁苯橡膠用催化劑
苯乙烯-丁二烯橡膠,通稱丁苯橡膠(SBR),是現在合成橡膠中能夠取代天然橡膠的一種通用橡膠,也是世界上生產能力最大的合成橡膠。
丁苯橡膠的主要原料是丁二烯和苯乙烯。下面我們先分別就這兩種單體在工業制造過程中所使用的催化劑作一介紹,然后再評述聚合用催化劑體系。
一、丁二烯合成用催化劑
丁二烯的生產方法主要有;(1)丁烯脫氫法; (2)丁烷脫復法；(3)乙醇法，(4)乙塊一甲醛法，(5)氧化脫氫法。
1,丁烯脫氫制丁二烯
從石抽裂解的C4餾份中,可以得到大量的丁烯,丁烯催化脫氫即生成丁二烯。脫氫的原料是含約30%丁烯-1和丁烯-2的C4混合物。根據脫氫反應的化學平衡,反應在高溫、低壓下進行有利于丁二烯的生成。

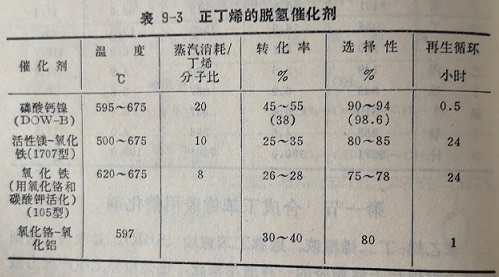

丁烷、丁烯脫氫制丁二烯的催化劑雖然曾有許多專利與研究工作發表,但作為工業用的催化劑還是有限的幾種。廣泛采用的催化劑是以氧化鉻穩定了的磷酸鈣鎳(DOW-B)。這種催化劑的生產能力約625公斤丁二烯/公斤催化劑。除這種催化劑外,也有采用用氧化鉻和碳酸鉀活化的氧化鐵催化劑(105型)。這種催化劑比磷酸鈣鎳催化劑壽命長,但是選擇性低,必須在低轉化率下操作。有關丁烯脫氫的四種工業催化劑列于表9-3中。
(1) DOW-B型催化劑:是以氧化鉻為助催化劑的磷酸鈣鎳,組成為Ca8Ni(PO4)6-
Cr2O3該催化劑對水蒸汽很穩定,活性和選擇性都較好,壽命也很長。在脫氫過程中約反應一小時后,催化劑就要再生。再生方法是將水蒸汽和空氣混合物通過催化劑,再生溫度一般要低于677℃,否則,催化劑的活性就會下降。催化劑的制備方法是將磷酸錢加到氯化鈣和氯化鎳溶液中,即生成酸性鹽而沉淀。將沉淀物用蒸餾水洗去氯根后,在60℃干燥12小時, 130℃干燥24小時,然后加入少量的氧化鉻(2%左右),充分混合后成型。據報道,當上述催化劑中加入三氧化二銘時,可大幅度提高轉化率和選擇性。
最近,工業上也有使用磷酸銀傑催化劑(DOW-S型)由丁烯脫氫制丁二烯。該催化劑的活性和壽命都很好。
(2)標準1707型催化劑:它簡稱為鐵-鎂催化劑,組成約為: 72.4 MgO-18.4
Fe3O4-1.6Cu0-4.6K2O,其中Fe3O4是催化劑的活性組份,銅的作用是提高話性和穩定性,而氧化鉀是促進沉積在催化劑表面上的炭和水蒸汽起化學反應,以除去積炭。由于在反應中鉀組份逐漸減少,所以為了維持催化劑的活性,要以碳酸鉀的形式不斷補加。在催化劑中占很大比例的Mgo主要起載體作用。該催化劑的再生只需通入水蒸汽即可,在實際操作上比用空氣再生方便得多。這是因為在反應階段是通入水蒸汽和丁烯的混合氣,因此,再生時只要停止向反應器中加入丁婚就行了。

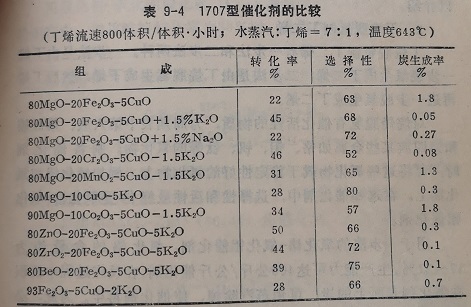

"1707型”催化劑組成的變化,與其催化性能的關系列于表9-4。
鐵-鎂催化劑制備方法的一個例子如下:先將550克硫酸鐵溶于3升水中,過濾,在濾液中加入硫酸銅溶液(由160克硫酸銅和500克水所組成),然后將此混合液倒在氧化鎂與水的懸浮液中(958克氧化鎂懸浮在8立升水中),充分混合后過濾,將沉淀用水洗滌后,再懸浮在10立開水中,再經過濾、洗滌,然后將沉淀用碳酸鉀溶液(由73.5克碳酸鉀和300毫升水所配成)排合,將混合物烘干,在649℃加熱3小時,最后成型。
(3)殼牌105型, 205型催化劑,它是發展了的標準1707型催化劑,組成約為:90Fe3O4-4Cr2O3-6K2CO3,,該催化劑的制備方法是,把粉狀的氧化鐵、氧化鉻和碳酸鉀混合后,用壓片機質型后煩燒?？伺?05型徘化劑與克牌105型催化劑組成的區別是,前者K2CO3的含量高些。105型的壽命1周左右,而205型的壽命約數個月。重復再生對催化劑的選擇性影響較小。206型比105型再生容易,并且蒸汽消耗量也少。
(4)氧化鉻一氧化鋁催化劑:它對丁烯的脫氫也具有很高的活性。但在水蒸汽存在下,會很快失去活性,所以不適用于水蒸汽為稀釋劑的工藝過程,有關該佛化劑的制備方法,下面將子以介紹。
2.丁烷脫氫制丁二烯
丁烷脫氫制丁二烯有一步法和二步法兩種。一步法是由丁烷一步脫氫生成丁二烯,二步法是由丁烷脫氫生成丁烯,然后丁擁再進一步脫氫生成丁二烯。
對烷烴脫氫有催化活性的物質,為周期表中第六族、第五族和第四族某些金屬如鉻、鉬、釩、鈦等的氧化物。制備佛化劑時,可將這些氧化物載于穩定性好的氧化物上,例如氧化鋁和氧化錳上。在這些催化劑中,選擇性和活性最好的是氧化各一氧化鋁催化劑。
用于一步法的氧化鉻一氧化鋁催化劑,氧化鉻的含量約為17~21%,生產能力可達400公斤/公斤催化劑。在反應過程中沉積在催化劑表面上的炭,可用蒸汽除掉,使催化劑再生。為此,必須有數個反應器順次進行再生。一個周期結束需要的時間約為15~30分鐘。
為了提高催化劑的活性、選擇性和穩定性,可在催化劑中加入少量助催化劑。常用的助催化劑是Na2O, K2O, BeO,用量為1~2%。一般認為,用下列兩種方法制備的氧化鉻-氧化鋁催化劑,活性較高。
第一法(用硝酸鐵處理);將氫氧化鋁和鉻酸用少量水和三倍重量的硝酸銨混合,在149~163C加熱攪拌1小時,再回流44小時。在463℃加熱兩小時,以除去硝酸銨,并在此溫度維持5小時。冷至室溫,研細、過篩、成型。然后在538℃活化。
第二法(用硝酸處理):制法與上述方法相似,只是用三氧化路代替鉻酸,并以70%硝酸代替硝酸銨。
氧化鉻-氧化鋁催化劑在實踐過程中,進行了很多改進,提出了許多不同組成的配方,例如40CrO3-10BeO-50Al2O3,60CrO3-5BeO-35Al2O3, 40Cr203-0.75KOH-59A12O3等等,此外還有把Al,0,粒子的表面涂上一層Cr,O,,加入堿金屬和堿土金屬作為促進劑等的配方。
氧化鉻-氧化鋁催化劑(Cr2O3含量為17~19%時),在一步法生產中,如果維持轉化率為30%時,選擇性可達83~87%。
3.乙醇法
以乙醇作為原料的方法,是用如下兩步反應得到丁二烯:
2C2H5OH 250℃→CH3CH0+H2
C2H5OH+CH3CH0 350℃→CH2＝CH-CH＝CH2+2H2O
第一步反應用氧化鉻銅催化劑,收率為30-40%。第二步反應用氧化鉭沉積在硅膠上作為催化劑,丁二烯收率非常高。
一步法用Al2O3-ZnO(60:40)為催化劑,在約425℃反應生成丁二烯:
2C2H5OH→CH2＝CH-＝CH2+2H2O
一般來說,以乙醇為原料的路線不經濟。
4.乙炔-甲醛法
該法又稱Reppe法,在第二次世界大戰中,德國曾用過此法合成丁二烯。此法現在工業上已不采用。
5·氧化脫氫法制丁二烯
脫氫領域中的一個重要進展,是發現了脫氫反應的氧化方法,從而擺脫了經典脫氫熱力學的限制。氧化脫氫法大致分為兩類:一類是在氧存在下的催化脫氫;另一類是以鹵素為媒體的氧化脫氫。由于所用原料可以是丁烷,也可以是丁烯,所以我們就分別予以介紹。
(1)正丁烷氧化脫氨
正丁烷氧化脫氫進行了大量的研究工作,曾報道有以Mo-V.
Co-Mo及W-Co等為催化劑的專利文獻。最近有的國家提出采用Mo-Ni化劑,其制備方法是將Ni(NO3)3和(NH4)6Mo7O24加熱共沉淀,得Mo:Ni為1:2的催化劑,在590℃下,正丁烷:氧:冰蒸汽為1 :0.25:10 ,可得4.5% (重量)的丁烯和21% (重量)的丁二烯。雖然有的國家曾試圖用鉬酸鹽和鎢酸鹽為催化劑使丁烷氧化脫氫,但效果不理想。
鑒于在氧存在下的催化脫氫遇到一些困難,所以借助于補加鹵素等來促進丁烷氧化脫氫過程,取得了顯著效果。實際上早在50年代中,有人以鹵素為催化劑,達到高轉化率及高選擇性。鹵素包括氯、溴和碘。其中以碘為最好,溴次之。為了解決腐蝕問題,曾試圖用硫化氫作為氫受體代替鹵素,也取得了進展。脫氫反應如下：
C4H10+2I≒C4H6+4HI
法國用溴作氫受體,據報道,丁烷的轉化率可達95%,對丁二烯的選擇性則可達91%。
美國一專利報道,以I2為氫受體,用量為0.001~0.00克分子確/克分子烴,丁烷轉化率可齒01.8%,T烯和丁二烯的選擇性可達90.2%,用演及氧也可以使丁烯轉化率達0%,丁二場的選擇性為01%。
在氧與鹵化氫存在下,借助于金屬細化劑,使丁燒進行氧化脫氣的研究工作也在積極進行。例如,有的國實采用了能為原料,在氧與HC1存在下完成下列反應：
η—C4H10+O2+HCI→C4H6+HCI+H2O
催化劑以過渡金屬為主要成份,同時源加Li, Ce, Th, U等助伽化劑。例如以氧化鐵和氫氧化鋰所組成的催化劑,在SToC,丁烷:氧:氯化氫-1:1:1,接觸時間為1.1秒,丁二烯收率為36% (體積),包括正丁烯為62%,選擇性為52% (包括正丁烯為88%)。
（2)丁烯氧化脫氫
丁烯-1或丁烯-2氧化脫氫生成丁二烯-1,3是單烯烴氧化生成共軛雙烯經的重要反應。在400~500℃,丁烯的轉化率可達80~90% CH(甚至高到98%) ,生成丁二烯的選擇性為70~80%(甚至高到95%)，見表9-5。反應為：
CH3CH2CH＝CH2+½O2→CH2＝CH-CH＝CH2+H2O+30千卡
氧化脫氫過程與非氧化脫氫過程比較,有許多優點。其中主要有: a.氧化脫氫反應是放熱的,無儒外部供給熱量,而非領化脫氫反應為吸熱反應,必須從外部供給熱量。b.由于反應生成的是水而不是氫,因此不受化學平衡的限制,而且反應在較低溫度下就能進行。c.氧化脫氫反應速度快,收率高,空速也比通常的脫氫反應高。d.催化劑上炭的積累,由于氧使其轉化成二氧化碳而得以防止,從這個意義上說,反應過程是自動再生的，因此可以連續反應,不需頻繁的再生。

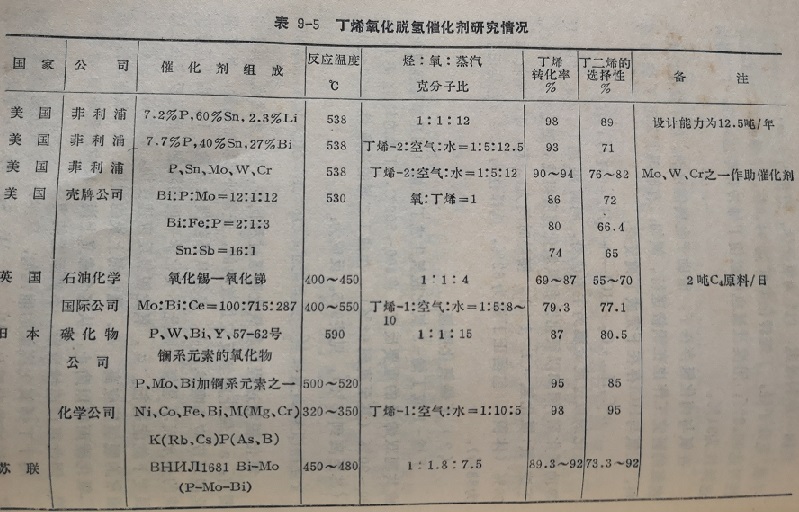

用于丁烯氧化脫氫的催化劑,早在六十年代初期就著手研乳。通過試驗發現P, Mo, Bi, W, Sn, Sb, Fe等元素的二元或三元混合氧化物均能催化這一反應。表9-5中列出了國外一些公司采用的丁烯氧化脫氫的催化劑。
大部分催化劑在反應原料中需要有水蒸汽,例如鉬酸,,鎢酸蝕,磷酸蝕，磷酸鈣一氧化鉍,磷酸鈣-鉍以及磷酸鈣一氧化鎂。雖然某些催化劑比較有效,但還是達不到丁烯完全轉化為丁二烯和連續操作等要求。
有兩類催化劑,目前看來是比較有前途的,即鐵酸鋅鉻和鐵酸鎂鉻組成的催化劑以及磷-錫氧化物催化劑。鐵酸鋅鉻和鐵酸鎂鉻組成的催化劑,具有高的活性和選擇性。這些催化劑具有A-B,0,的尖晶石型結構。二元鐵酸鹽是在室溫下用氫氧化鐵和氫氧化鈉沉淀而得,為了使沉淀下來的氫氧化物均一,通常是在加熱情況下充分攪拌混合。然后過濾、洗滌、在約120℃下干燥16小時。最適宜的煅燒溫度約為650℃,煅燒時間為16小時。
磷-錫系催化劑有磷酸高錫、鐵的磷酸鹽和亞錫酸鹽、錫一鋁的磷酸鹽等。目前還進一步研究在以磷一錫為主的催化劑中加入少量B, W,Li, Co,Cr、及Ni等助催化劑,這樣可以大大提高催化劑的活性和選擇性。
磷一錫催化劑的制備方法之一是,用四氯化錫水溶液和磷酸反應,首先制備出磷錫分子比為1:1.5的化合物,然后加氫氧化鐵使之沉淀,再經過過濾、洗滌、干燥、成型和煅燒,即為成品催化劑。
和丁烷氧化脫氫一樣,近年來也有用加入鹵素進行丁烯氧化脫氫的,可獲得高收率的丁二烯。例如加磷0.001~0.002克分子/烴克分子,可使丁二烯單程收率達到80%以上。
