萃取色譜的柱效率與分辨率
同修 / 2022-07-07
7.2.3 萃取色譜的柱效率與分辨率
萃取色譜法作為一種分離技術，其分離效果的優劣一般有兩個常用的評價指標：柱效率與選擇性。前者以理論塔板高度(HE-TP或H)或理論塔板數(N)來衡量，后者則用分離因子，或分辨率(又稱分高度)Rs來表示?，F(xiàn)就這兩個問題作一扼要的討論。
在第六章論及離子交換柱的分離效率時，曾經介紹過“理論塔板”理論。根據該理論，離子交換柱的效率可用式(6.68)來描述。雖然有些報道認為，萃取色譜在色譜帶擴寬的歷程方面不同于離子交換色譜，但在大多數場合下，塔板理論仍適用于萃取色譜。因此，我們可以把萃取色譜柱視為一個多級精餾塔，而每個分配平衡單元?jiǎng)t可當作一個塔板，每塊塔板就是一個萃取容器。當金屬離子隨流動相通過每一個塔板后，相當于進行了一次萃取。如果假定金屬離子在兩相間達到平衡，此時可把一塊塔板所占有的色譜柱長度稱作理論塔板高度。顯然，不同金屬離子在色譜柱中的分配特性是各不相同的，它們的理論塔板高度也是互相有差別的，對給定的分離組分而言，若其理論塔板高度越小，那么在一定長度的色譜柱內塔板數就越多，換言之，該組分在柱內被分配過程亦就越多，因此色譜柱對它的分離效率就越高。理論塔板數N的定義為
N=L/H
式中L為萃取色譜柱的長度，H為理論塔板高度。N通?？蓮南疵撉€中求得，它的計算方法可歸納為：
式中，Wb為洗脫峰的峰底寬底，W1/2為洗脫峰高度1/2倍處的寬度；Q為高斯曲線的標準偏差，對于對稱性良好的洗脫峰，Wb=4Q。其他符號的含義與前述相同。
從上式可見，表征柱效率的理論塔板數N主要依賴于Vmax以及洗脫峰的性質；其中Vmax與分配系數的定量關系已由式(7.4)給出，這清楚地說明，萃取色譜柱的分離效率直接與待分離組分在固定相與流動相之間的分配平衡密切相關，而洗脫峰的寬度則是反映了物質在色譜柱內的動力學效應以及兩相傳質過程對柱效率的影響。
業已證明，影響塔板高度的因素有很多，包括支持體的性質，顆粒大小，硅烷化的方法；支持體上固定相的負載量，體系的溫度，流動相的流速，洗脫液的種類與濃度等等。盡管如此，目前對這方面的本質認識還很不深入，有關的研究工作有待繼續深入。不少文獻曾經報道過有關塔板高度方面的資料，由于這些參數大多數不是在萃取分配系數恒定的條件下測得的，其可靠性值得懷疑。不過，有些數據在一些特定的萃取體系中或許是適用的，但是對于溫度，流速等具體實驗條件必須嚴格控制，變化的范圍要小。
支持體性質對于柱效率的影響是明顯的。經過硅烷化處理過的硅膠或硅藻土上測得的理論塔板高度一般小于有機聚合物和纖維素支持體。而且硅烷化的方法與硅烷化試劑的用量對柱效率也有一定的影響。據報道，在用二氯二甲基硅烷處理支持體時，如果硅烷的用量過多，填充物的機械強度就會減弱，而且色譜帶還會出現拖尾現象。支持體孔徑大小的影響也不可忽視。研究表明，當硅膠的孔徑超過一定限度(～0.35埃)時，理論塔板高度與孔徑之間已無明顯聯系。據報道，硅藻土的塔板高度小于硅膠，其主要原因是兩者的平均孔徑存在差異。

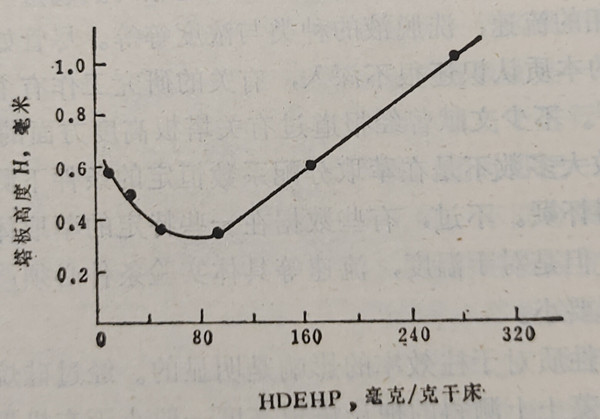

理論塔板高度與支持體上萃取劑的負載量關系密切。當支持體上固定相的負載是減小時，其相應的再度變薄，從而加快了兩相間的平衡速度，理論塔板高度因此下降。原則上，萃取劑的負載量越小，板高就越小，柱的效率就越高。然而，萃取色譜柱中固定相的負載量大小直接關系到分離容量，過低的負載量會失去實用意義。因此，相應于最小板高時支持體上最大的萃取劑負載量，即支持體重量與萃取劑負載量的最佳相對比值是一個很重要的參數。對于給定的支持體與萃取劑而言，這種最佳比值是存在的，而且可用實驗方法測定。過大或過小的比值都是不適宜的。以硅膠上HDEHP的涂漬量為例，最佳的相對比值為0.6～0.8毫升HDEHP/克硅膠。支持體上HDEHP負載量對塔板高度的關系由圖7.12所示。
萃取劑的涂漬形式和方法對柱效率的關系也是值得注意的。有人發現，若將萃取劑溶解于易揮發的溶劑之中，由此溶液來代替純萃取劑涂于支持體上，當溶液中萃取劑濃度達到某確定值時，理論塔板高度可降至最低值。當然，例外的情況也是有的，同樣，萃取劑的涂漬方式也有講究。例如在疏水硅膠上涂漬HD-EHP時，若用HDEHP的氯仿溶液來涂漬，先在空氣中蒸發掉大部分溶劑，然后再用減壓蒸餾法除去殘留的氯仿。應用這種方法制得的色譜柱，其理論塔板高度比常規滴加辦法制得的色譜柱的塔高要小得多，后者通常是將純HDEHP試劑滴加于硅烷化的硅膠上，不斷攪拌，直至溶劑完全揮發獲得干色譜粉為止。
理論塔板高度一般隨支持體顆粒的增大而增大，同時隨流動相的流速加快而增大。支持體顆粒大小，流動相的流速以及溫度對柱效率的關系可以用著名的VanDeemter方程來描述。
H=A+B/v+Cv (7.27）
式中A是色譜帶流動的參數，它依賴于色譜柱的填充質量與支持體顆粒的大小；B是縱向擴散參數；C是傳質參數，它決定于固定相和流動相之間溶質的萃取速度。
Horwitz等曾對Van Deemter公式在萃取色譜中的適用性作過驗證。他們選用HDEHP作固定相，疏水性的硅藻土(Celite)作支持體，稀硝酸溶液為流動相，考察了各種因素對Cm和Es洗脫效率的影響。如圖7.13所示，在25～75℃的溫度范圍內，流速與塔板高度有良好的線性關系。這些事實表明，式(7.27)中的縱向擴散參數的貢獻可忽略不計。同時，根據圖中直線的斜率可獲得傳質參數C，C的數值與離子的種類和體系的溫度有關。實驗證實，C隨溫度的上升而變小，因此，升溫有利于提高柱效率。若將上圖中的直線外推到流速等于零處，由截距可得流動參數A。在上述的體系中，應用同一支萃取色譜柱，測得Cm(Ⅲ)和Es(Ⅲ)的A值分別為0.16～0.26毫米和0.17～0.32毫米，兩個參數比較接近。這一事實說明，參數A主要決定于柱的填充質量和支持體的顆粒大小。
