 砷化銦

中文名稱: 砷化銦

英文名稱：Indium arsenide

別名：磷化銦(III);

分子式: InAs

分子量: 189.74

CAS號： 1303-11-3

質檢信息

檢驗項目          指標

含量,              ≥99%（高純試劑）

雜質陽離子總量,％ ≤0.001

PSA：              0.28000

LOGP：           -0.15580

化學特性

砷化銦是一種化學物質,由銦和砷構成的Ⅲ一V族化合物半導體材料,是一種難于純化的半導體材料，灰色立方體晶體,熔點936ºC密度5.69 g/cm3折射率3.51在濕空氣中則表面上形成氫氧化物的薄膜。溶于濃無機酸，極微溶于氫氧化鈉溶液，不溶于水。已失去其原有光澤者，在冷時能溶于稀的無機酸中，也溶于乙二酸，并形成相應的鹽，不溶于乙酸。

常溫呈銀灰色固體，具有閃鋅礦型的晶體結構，晶格常數為0.6058nm，密度為5.66g/cm(固態)、5.90g/cm(熔點時液態)。能帶結構為直接躍遷，禁帶寬度(300K)0.45eV。

InAs在熔點(942℃)時砷的離解壓只有0.033MPa，可在常壓下由熔體生長單晶。常用的有HB和LEC方法，單晶直徑達φ50mm。

InAs是一種難于純化的半導體材料。非摻In．As單晶的剩余載流子濃度高于l×10/cm，室溫電子遷移率3.3×10^3cm/(V·s)，空穴遷移率460cm/(V·s)。硫在In．As中的有效分凝系數接近1，故用作n型摻雜劑，以提高縱向載流子濃度分布的均勻性。工業用的InAs(s)單晶，n≥1×10/cm3，μ≤2.0×10cm/(V·s)，EPD≤5×10/cm。

產品用途

砷化銦用作利用砷化銦-銦鋁砷疊層點制備砷化銦納米環以及制備一種帶勢壘層結構的砷化銦熱光伏電池。InAs晶體具有較高的電子遷移率和遷移率比值(μe/μh=70)，低的磁阻效應和小的電阻溫度系數，是制造霍耳器件和磁阻器件的理想材料。InAs的發射波長3.34μm，在InAs襯底上能生長晶格匹配的In—GaAsSb、InAsPSb和InAsSb多元外延材料，可制造2～4μm波段的光纖通信用的激光器和探測器。

砷化銦是一種難于純化的半導體材料。非摻InAs單晶的剩余載流子濃度高于1×1016/cm3，室溫電子遷移率3.3×104cm2/(V·s)，空穴遷移率460cm2/(V·s)。硫在InAs中的有效分凝系數接近1，故用作n型摻雜劑，以提高縱向載流子濃度分布的均勻性。工業用的InAs(S)單晶，n≥1×1017/cm3，μ≤2.0×104cm2/(V·s)，EPD≤5×104/cm2。InAs晶體具有較高的電子遷移率和遷移率比值(μe/μh=70)，低的磁阻效應和小的電阻溫度系數，是制造霍耳器件和磁阻器件的理想材料。InAs的發射波長3.34μm，在InAs襯底上能生長晶格匹配的In-GaAsSb、InAsPSb和InAsSb多元外延材料，可制造2～4μm波段的光纖通信用的激光器和探測器。

生產方法

砷化銦的合成與砷化鎵相同，也使用雙管電爐。先往一端封閉的石英安瓿中送入裝有銦的石英盤，然后加入砷，在5×10-6Torr(1Torr=133.322Pa)下，真空封口。把這個安瓿裝銦的部分加熱到955℃，裝砷的部分加熱到560℃。這時砷的蒸氣壓約為33kPa。砷在蒸氣狀態下，與加熱到955℃的銦反應，生成InAs。經5～6h后將安瓿從A爐中取出。從盤的前端生成InAs單晶。

該方法是采用氣相沉積法，在氬氣保護下分別將三氯化銦和三氯化砷在揮發室中加熱揮發成蒸汽，通過噴嘴噴入反應室反應，氣相沉積生成砷化銦晶體；具體步驟如下：(1)以氬氣為保護氣體，將三氯化銦和三氯化砷按摩爾質量比為1：1～1.5：1取料，分別置于第一揮發室1和第二揮發室2中，300～900℃條件下?lián)]發0.5h～12h，使兩種物料都處于蒸汽狀態；(2)通過噴嘴將兩個揮發室中的三氯化銦和三氯化砷蒸汽分別通過第一噴嘴4和第二噴嘴5同時噴入一個鈦材制做的反應室3內，在300～900℃條件下反應2h～5h，氣相沉積得到沉積物；剩余揮發氣體在常溫下加壓至600～700kPa或在常壓下冷卻到-34℃得到液氯；(3)將所得沉積物加熱揮發2h～12h，加熱溫度為300～900℃、壓強為0.5～100KPa，除去殘余的氯，冷卻，得到純度大于99.9％的橘黃色的晶體砷化銦。所述第一揮發室1和第二揮發室2可采用現有技術的金屬加熱揮發設備，如側吹式電爐，在電爐的風眼連接對向反應室的噴嘴。反應室也可以采用電加熱爐，氣相沉積得到沉積物；剩余揮發氣體引出反應室，在常溫下加壓至600～700kPa或在常壓下冷卻到-34℃得到液氯。

1)利用砷化銦-銦鋁砷疊層點制備砷化銦納米環的生長方法，其特征在于，包括如下步驟：步驟1：以半絕緣砷化鎵單晶片為襯底；步驟2：在該襯底上異質外延生長銦鋁砷層；步驟3：在該銦鋁砷上外延生長砷化銦疊層；步驟4：在該砷化銦疊層上外延生長砷化鎵薄蓋層；步驟5：退火，砷化銦疊層脫縛，完成砷化銦納米環的生長。

2）制備一種帶勢壘層結構的砷化銦熱光伏電池，電池的結構為：在P型砷化銦或N型砷化銦襯底上，依次為寬禁帶阻擋層、砷化銦吸收層、N型砷化銦表面層或P型砷化銦表面層。電極分別做在腐蝕后臺面的砷化銦襯底上以及N型(P型)砷化銦表面層上。本發明的優點在于：利用寬禁帶勢壘層阻擋PN結兩側產生的擴散暗電流，從而最終提高熱光伏電池的量子效率。

3）制備一種砷化銦薄膜材料，屬于半導體制造技術領域。本發明所述方法為：超聲清洗單面拋光的單晶Si襯底并吹干，然后將吹干后的單晶Si襯底送入真空腔中加熱去氫；加熱砷單質使其揮發，讓As氣流經過單晶Si襯底表面，形成SiAs鍵，活化單晶Si襯底表面，然后低溫生長一層緩沖層；然后在單晶Si襯底襯底表面生長砷化銦薄膜；隨爐冷卻至室溫后得到砷化銦薄膜材料。本發明所述方法對儀器設備要求低、成本低、易于操作且重復性較好；所得到的砷化銦薄膜的形貌、表面均勻平整，沿(111)取向擇優生長，厚度為4.83μm，結晶質量好。

4）制備一種高晶體質量超細砷化銦納米線其包括以下步驟：步驟1：將去除表面氧化層的襯底放在分子束外延設備樣品架上，所述分子束外延設備裝有銦、砷和銀源；步驟2：設定襯底溫度為第一設定溫度，待溫度穩定后，打開銀源擋板，以使得在襯底上沉積一定厚度的銀薄膜；步驟3：關閉銀源擋板，將襯底升溫至第二設定溫度，待溫度穩定后保持第一預定時間，以提高銀薄膜的晶體質量；步驟4：然后再將襯底升溫至第三設定溫度，待溫度穩定后保持第二預定時間，使得所述銀薄膜分散成銀納米顆粒；步驟5：將銦源及砷源升至一定溫度，以通過砷源和銦源的所述溫度調節二者的束流比在預定范圍內；步驟6：將襯底溫度降至砷化銦納米線的生長溫度；步驟7：待溫度穩定后，同時打開銦源和砷源擋板，在沉積的銀納米顆粒上生長超細砷化銦納米線。本發明采用銀做催化劑可以降低砷化銦納米線的生長成本。



產品信息

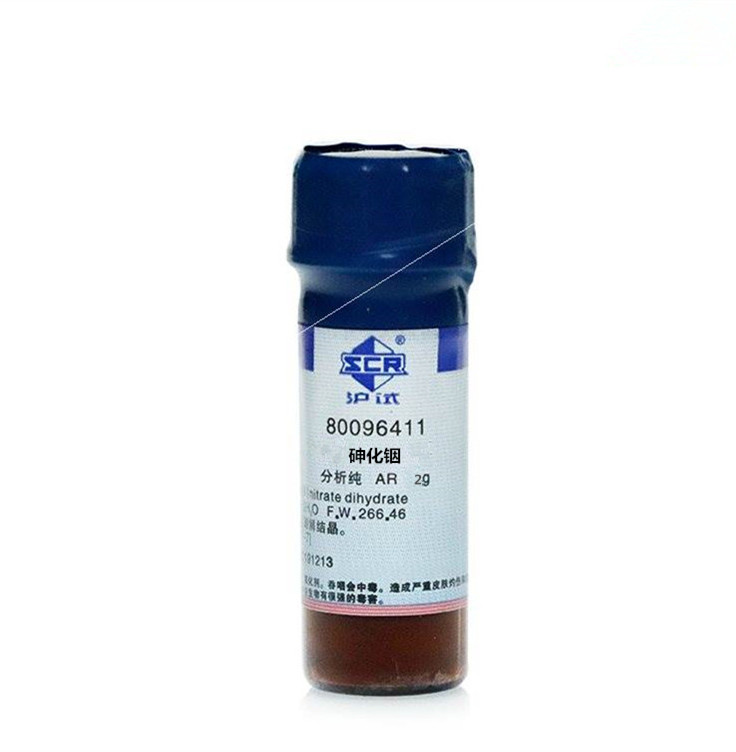

[重量]	2g
[顏色]	灰色
