751型可見-紫外分光光度計的外型部件及說明


實驗室k / 2019-07-15

       751型分光光度計適用波長范圍為200～1000nm，即從紫外光區經可見光區到近紅外光區。儀器由穩壓電源、氫燈電源和主機三件組成。其測定范圍除一般有色溶液和在紫外區產生吸收的無色溶液外，對含有多組分的混合物溶液可在不加分離的情況下進行測定，還可對某些物質進行結構分析。儀器易于操作，靈敏度較高，廣泛用于定性和定量分析。

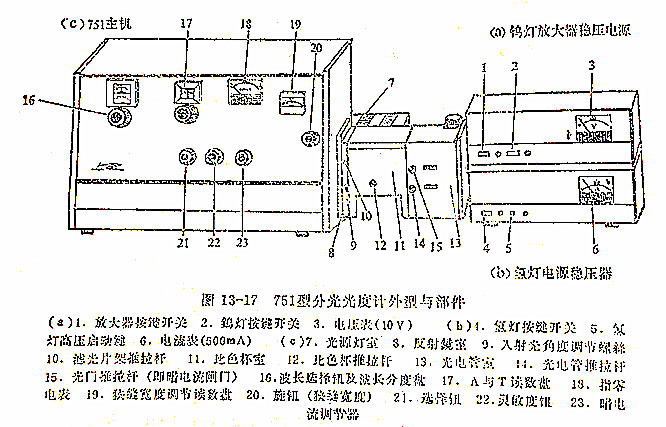

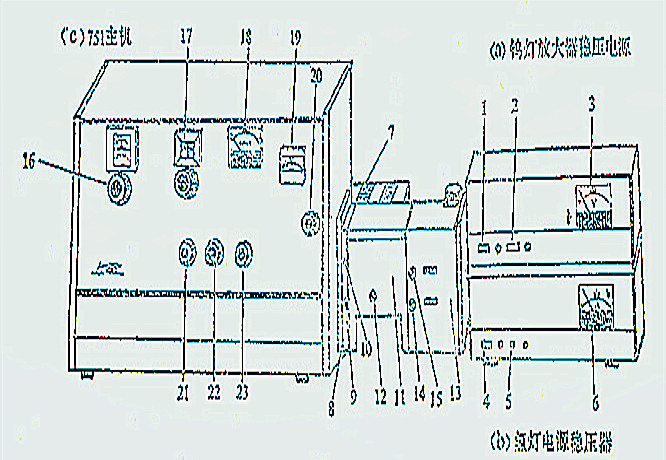

       (一)外型及部件    儀器外型及部件如圖13-17所示。

       (二)光學線路圖及有關部件

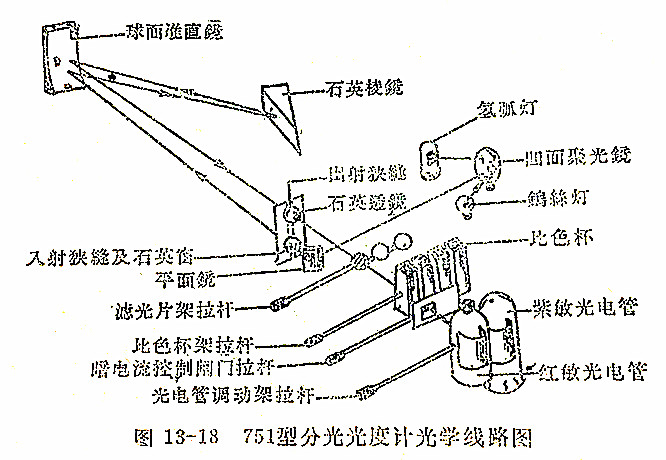

       由圖13-18可看出，從光源氫燈或鎢燈二者之一發出的連續輻射光線經調節凹面聚光鏡，將光線反射并聚焦到平面反光鏡上，再以細光束經反射進入狹縫的近光孔，并直射到準直鏡上。經過準直鏡反射后，以較小的偏向角射入背面鍍鋁的色散石英棱鏡上，經鍍鋁層反射和棱鏡的色散作用后，各單色光以扇面形從棱鏡散射開來。經過調節波長選擇鈕及聯動的波長分度盤來選擇所需的最大吸收波長λ最大，與此同時，色散石英棱鏡隨同旋轉了某一角度，將所需λ最大的單色光反射回到了準直鏡上。因準直鏡是凹面聚光鏡，可將該單色光聚焦于狹縫的另一端透光孔上，從透光孔射出的光線經石英透鏡后成為平行光束，再經過濾光片和比色杯(此時光門已拉開)，光線進入光電管，所產生的光電流經放大后反映在T-A標尺讀數盤上。

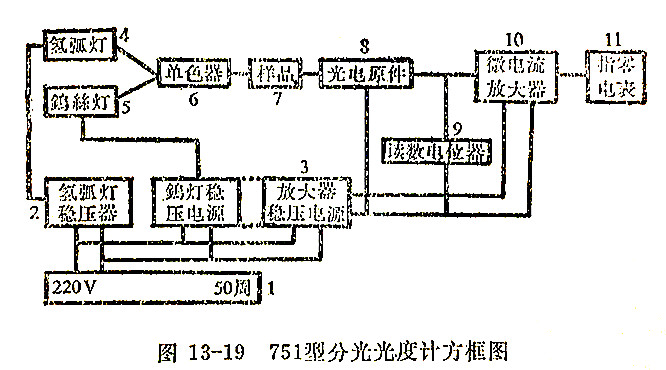

       (三)儀器部件說明    751型分光光度計的整體結與功能流程可用圖13-19方框圖示意：

       為了確保儀器的穩定工作條件，除按儀器外型圖中安裝三大部件以外，可再自備一臺220V輸入與220V輸出電壓，功率在500～1000瓦的交流電子管穩壓器如圖13-19中1，以避免市電或用電環境的電源電壓超出“200～235V/50周”的范圍，以保證儀器的穩壓與穩流。輸出的220V電壓供給氫弧燈穩流電源和鎢燈穩壓電源——放大器穩壓電源應用，使氫弧燈4和鎢絲燈5產生的光線經單色光器產生單色光，再經過比色杯中的樣品7后，透過光照射在光電元件8上，產生的微光電流經微電流放大器10與指零電表11的配合操作在讀數電位器9上直接讀出吸收度A或透光度T。
       751型可見紫外分光光度計的構造與72型分光光度計基本上一致，其不同之處為：
       1.光源    有鎢絲燈及氫燈兩種，可見光區用鎢絲燈，紫外光區用氫燈(可發射200~400nm的紫外光)。
       2.由于玻璃吸收一定強度的紫外線，因此單色光器要用石英棱鏡，盛祥品液的比色杯也要用石英杯。
       3.接受器用兩只光電管：一為氧化銫光電管(又稱紅敏光電管)，對紅光敏感，用于625～1000nm波長范圍；另一是銻銫光電管(又稱紫敏光電管)，用于625nm以下的波長。
