可見紫外分光光度計有哪些？
實驗室k / 2019-07-22
紫外分光光度計除具有紫外光源外，一般還備有可見光源，因此，具有可見-紫外檢測功能。目前已出現將波長范圍擴展到近紅外區，成為多功能的檢測儀器。

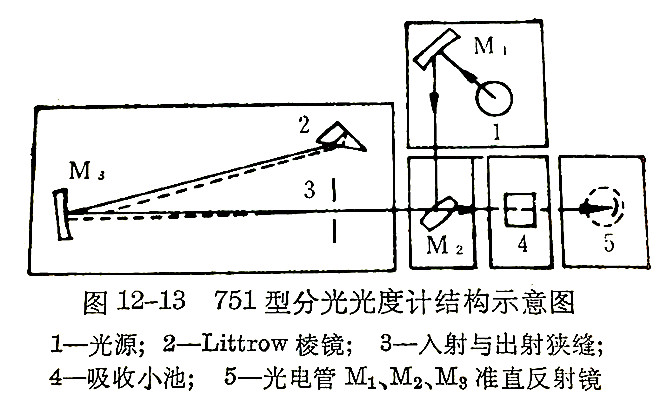

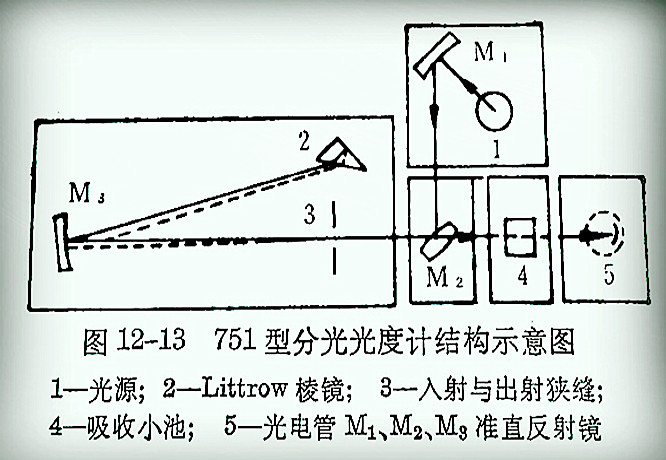

1.單光束可見-紫外分光光度計 這一類型的儀器有：上海分析儀器廠生產的751系列；天律光學儀器廠生產的WFD系列等?，F(xiàn)以751型分光光度計作一簡介，其結構示意圖如圖12-13。
751型分光光度計是用鎢燈及氫弧燈分別作可見及紫外光源，以熔融石英棱鏡作色散元件，用紅敏光管及紫敏光管分別作可見及紫外區的檢測器，產生的光電流通過高阻產生電壓降，以電學補償原理進行讀數。
2.雙光束可見-紫外分光光度計 這一類儀器多為自動記錄式，現以上海第三分析儀器廠生產的730型作一簡介。

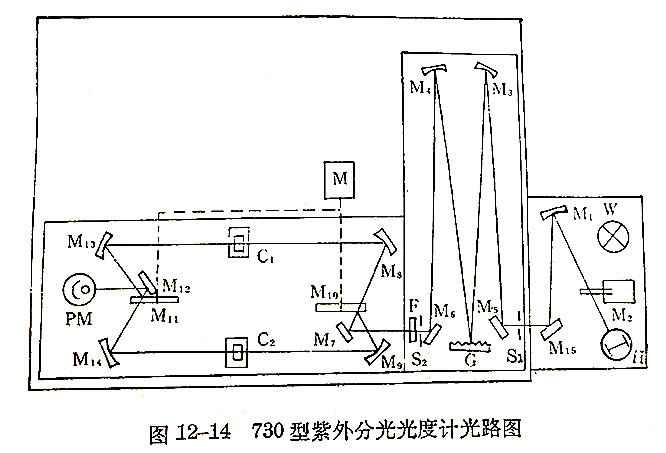

該儀器采用Gzerny-Turner式色散系統和對稱式雙光路結構，其光路圖如圖12-14所示。
儀器的主要技術性能及規格
光源：6V36W 鎢絲燈；
QD4型氫弧燈。
結構型式：光柵，雙光束。
記錄器：外接Lz-3函數記錄器或XWT-164臺式記錄器。
試樣室尺寸：180mm(長)×115mm(寬)×110mm(高)。
重量：主機約35kg；電源約12kg。
電源：220V±10％，50～0.5Hz單相。
波長范圍：195～850mm。
波長一次總誤差：±0.75nm(包括重現性誤差)。
波長重現性誤差：0.5nm。
光度線性精度：±0.75％T(一次總誤差)。
光度重現性：0.5％T。
極限分辨率：優于0.2nm。
雜散光：在220nm處＜1％。
光學系統
光源發出的連續輻射由(M2)光源切換鏡選擇后投入球面反射鏡(M1)集光，經反射鏡(M15)入單色器入射狹縫(S1)，經反射鏡(M5)至準直鏡(M3)變成平行光投向光柵G，衍射色散的光帶由集光鏡(M4)聚光，再經反射鏡(M6)將光譜帶成象于出射狹縫S2，并選出指定帶寬的單色光，通過截止濾光片F(xiàn)進入光度計部分，光度計部分由對稱的數塊反射鏡組成，當單色光由反射鏡(M7)反射到旋轉鏡(M10)后，則依次將光束通過參比池和樣品池，在經過與旋轉鏡(M10)同步的旋轉鏡(M11)后，兩光束會合在反射鏡(M12)上，然后射向光電倍增管(PM)。
.jpg "751型分光光度計結構示意圖")
.jpg "730型紫外分光光度計光路圖")
