色譜分辨和速度的基本原理
抖化學 / 2022-09-22
色譜柱的設計
HPLC的核心是色譜柱。沒有一根在高線性流速下運行時具有良好分辨力的柱子，則高壓泵、專門設計的注射器、高靈敏檢測器和梯度洗脫裝置的全部?jī)?yōu)點就都失去了意義。因此，對HPLC使用者特別重要的是了解在實用情況下決定儀器性能的主要因素。
分辨和速度的基本原理
色譜過程的目的都是分離一個混合物的組分，方法是把混合物樣品(最好是少量的)放置或注射在由分離材料(在LC中通常是細微顆粒)作成的色譜柱頭上，然后，以泵輸出的溶劑或洗脫液沖洗混合物通過柱子。在正確條件下，混合物的不同組分以不同的速度沿柱子遷移，并形成各別的譜帶，這些譜帶在遷移中互相分開。譜帶在遷移中總要變寬，僅當譜帶的展寬小于它們峰尖的距離時才能使組分分離成各別的譜帶。運行正常的色譜，譜帶是對稱的(更專門地則稱為高斯分布; 44頁注1 )，下列關系適用于瞬間注射的兩個緊鄰的組分，它們沿柱子遷移的平均距離為Z(45頁注2):
譜帶的分離 ⊿z=z(⊿R/R)=z⊿k'/(1+k')
譜帶的底寬 ω=(16H)½ ∠z
式中⊿R是兩個譜帶的Rt值之差，4k'是它們的柱容量比之差，H 是常數，稱為“理論等板高度”，具有長度的量綱。如后所示，可把它當作柱內部的動態平衡的距離。
譜帶的分辨率Rs定義為
⊿z
Rs=------
ω
綜合方程(2-1)、(2-2)和( 2-3)可得
1 ⊿k' k' Z
Rs=---- --------- --------(-----)½
4 K， 1+k' H
比率( z/H )是長度為z的柱所相當?shù)睦碚撍鍞?shù)，這是以N表示的。k'的量值直接與溶質在流動相和固定相之間的平衡有關，因此與分配作用的標準自由能有關( 45頁注2 )。
分配比的相對差值⊿k'/k'可用(a- 1)/(1+a)來表示，式中a=k'2/k'1。
因此分辨率可表示如下
1 a-1 k'
RS=------(-------)(--------)N½
4 1+a 1+k'
↑ ↑ ↖
(a)相對分配值因子 (b)保留值因子 (C)柱效因子

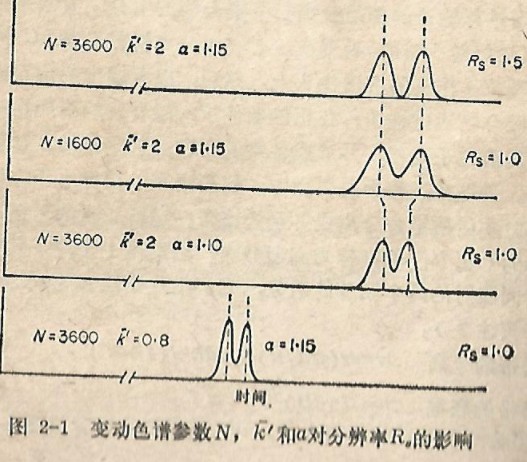

變動色譜參數N,k'和a對分辨本R,的影響
注:與方程(1-26)比較，兩式的差別在于這一推導采用了下k'。
三個因子強調了三種定性的概念。( a )化合物的分離要求在兩相之間具有不同的分配比(a≠1)。( b )要求分離的組分是被保留的(k'≠0)。( C )要達到分離就應具有一定的柱效。
對于給出恰好分離的峰(Rs=1.5 )的典型例子，需要的條件是N=3600，k'=2，a=1.15。 一次改變一種參數至N=1600, k'=0.8和a =1.10時對分辨率的影響示于圖2-1。
分離速度
分離速度與沖洗速度密切相關，而后者又與柱的壓力降及顆粒大小有關。LC柱兩端的壓力降⊿p可用方程表示
φηLu
⊿p=------------
d2p
式中φ是有量綱的參數，稱作柱的阻抗因子;η是洗脫液粘度;L是柱長，u是流體線速度(即L/tm,其中tm是不保留溶質的通過時間); dp是顆粒直徑。柱的阻抗φ決定于顆粒的類型及充填方式。其典型值列于表2-1。
柱的阻抗參數值表2-1
| |
干法充填 |
濕法充填 |
| 實心核球形顆粒(如薄殼材料) |
600~700 |
300~400 |
| 多孔微粒(碑片狀)(如硅膠類) |
1000~2000 |
700~1500 |
| 多孔微粒(球形)(如硅膠類) |
800~1200 |
500~700 |
曾經常有爭論，快速現代LC需要高壓是因?yàn)椴捎昧思?xì)小的顆粒。檢驗一下這種觀點是有啟發性的。假設有一長度為L(zhǎng)的柱，顆粒直徑為dp。如果其余條件相同，則可假設h與dp無關。
(如后文所示，這是較粗略的近似，h與u無關，雖然在現代常用的條件下并不完全如此。)因而塔板數相同而粒徑不同的柱長可方便地表示為L=Nhdp
式中h對于不同的dp大體是相等的。如果希望用這些不同的柱子得到相同的分析時間，就必須使u與L成比例，因而也與d成比例。事實上u=L/tm=Nhdp/tm
于是柱子兩端的壓力降是
φη( Nhdp)2
⊿p=-----------------
tmd²p
=φηN²h²/tm
這樣，洗脫時間tR=(1+k')tm峰的保留時間即
N²h²φη(1+k')
tn=------------------
⊿p
可見，對于一定的tm所要求的壓力降與dp無關，但與N2和h'成比例。這一結論很重要，因?yàn)樗赋隽耸褂眉?xì)的顆粒本身并不一定要采用高壓，也并非必須產生高速。實際上，LC 中液體的粘
度比GC中氣體的粘度大，是要求高壓的理由。細顆粒在恒定的⊿p下需要高速度的理由是頗為微妙的，但如后文所示，起因是在實際操作條件下，通常顆粒越細而h就越小。方程也表明在給
定壓力降和N而以分析速度來表示柱子性能的最好參量是h2φ。也即要獲得最優性能要依靠同時減少流阻參數和換算塔板高度。因?yàn)楝F(xiàn)時的充填技術P難以改變兩倍以上，所以重要的是考慮影響h的主要因素，尤其是如何在實踐中選擇適當操作條件以減小h。整個問題的中心是塔板高度受洗脫速度所決定的方式。
.jpg "變動色譜參數N,k'和a對分辨本R,的影響")
