欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

 碳化鈦

中文名稱：碳化鈦

中文別名：碳化鈦

英文名稱：Titanium Carbide

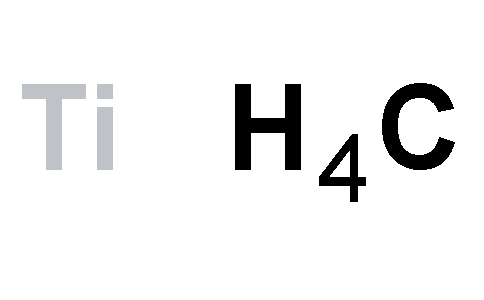

分子式：TiC

分子量：59.89

CAS號：12070-08-5



質檢信息

質檢項目        指標值

含量               ≥90%

PSA：           210.33000

LOGP：        3.39950



化學特性

碳化鈦是一種化學物質，為灰色金屬狀面心立方晶格固體，質硬（硬度大于9，僅次于金剛石）顯微硬度2850kg/mm2；熔點：3140±90℃沸點：4820℃在低于800℃時對空氣穩(wěn)定，在800℃時被氧化的速度緩慢，但粉末狀TiC在O2中于600℃便可燃燒生成TiO2和CO2。高于2000℃時受空氣侵蝕，1150℃時能與純O2反應[3]，生成TiO2和CO。加熱時易與鹵素、氧和氮起作用。與熔融堿起反應在H2氣中加熱至1500℃以上時逐漸發(fā)生脫C作用。與N2氣在1200℃以上發(fā)生反應形成可變組成的混合碳氮化鈦Ti(C，N)。不與水作用，但在700℃以上時可與水蒸汽作用生成TiO2、CO和H2。與CO不發(fā)生作用，與CO2在1200℃發(fā)生反應生成TiO2和CO。相對密度：4.93溶解性：不溶于水、鹽酸和硫酸，溶于王水、硝酸和氫氟酸混合液導電導熱性：具有良好的導熱性和導電性，其導電性隨溫度升高而降低。

產品用途

碳化鈦和過渡金屬Rh、Ru和Pd等形成的水溶性配合物催化劑，用于水-有機兩相催化體系，使均相配位（絡合）催化反應在水相或兩相界面進行，反應完成后催化劑和產物自動分為水-有機兩相，有利于催化劑的循環(huán)使用和貴金屬的分離回收。化學合成催化劑。

生產方法

碳化鈦制備1、碳熱還原法：用碳黑還原TiO2，反應溫度范圍在1700-2100℃，化學反應式為：TiO2(s)+3C(s)=TiC(S)+2CO(g)2、直接碳化法：利用Ti粉和炭分反應生成TiC。化學反應式為：Ti(s)+C(s)=TiC由于很難制備亞微米級金屬Ti粉,該方法的應用受到限制，上述反應需5-20小時才能完成,且反應過程較難控制,反應物團聚嚴重,需進一步的粉磨加工才能制備出細顆粒TiC粉體。為得到較純的產品還需對球磨后的細粉用化學方法提純。此外，由于金屬鈦粉的價格昂貴，使得合成TiC的成本也高。3、化學氣相沉積法[7]：該合成法是利用TiCl4，H2和C之間的反應。反應式為：TiCl4(g)+2H2(g)+C(s)=TiC(g)+4HCl(l)反應物與灼熱的鎢或炭單絲接觸而進行反應，TiC晶體直接生長在單絲上，用這種方法合成的TiC粉體，其產量、有時甚至質量嚴格受到限制,此外,由于TiCl4和產物中的HCl有強烈的腐蝕性，合成時要特別謹慎。4、溶膠凝膠法：一種借助溶液使物料充分混合、分散而制備出小顆粒尺寸產物的方法。具有化學均勻性好、粉體粒度小且分布窄、熱處理溫度較低等優(yōu)點,但合成工藝復雜、干燥收縮較大。5、微波法以納米TiO2和碳黑為原料，利用碳熱還原反應原理，利用微波能對材料加熱。實際上是利用材料在高頻電場中的介質損耗，將微波能轉變?yōu)闊崮埽辜{米TiO2和碳合成TiC，其化學反應式如下：TiO2+3C=TiC+2CO(g)。

產品信息
[重量]	5g
[顏色]	白色
危險性類別
[危險性類別]	非危險品
