       ① 配料    原料酒精、回收酒精經分析合格后抽至酒精貯槽（V12），并充分混合配成含量為88％（體積分?jǐn)?shù)）的酒精?；厥站凭蛔銜r，可添加自來水配制。乙醛生產工藝流程見圖2－1。

       配好的88％（體積分?jǐn)?shù)）的酒精，以旋渦泵（P11）連續地壓送至酒精高位槽（V11），調節好泵的出口回流量，使高位槽滿液位，保證蒸發釜的正常供料。

       ② 酒精蒸發、氧化    來自高位槽（V11）的酒精經酒精預熱器（E12）與來自空壓間經過除油去水的壓縮空氣（穩壓0．4MPa），分別進入酒精蒸發釜（R11）。以加料量控制液位，蒸汽量控制釜溫，空氣量控制氧醇比。蒸發釜為盤管加熱式，蒸發溫度87～88℃，蒸發壓力0．13～0．16MPa，釜內酒精濃度維持在80％（體積分?jǐn)?shù)）左右，釜底采用連續壓殘液去酒精殘液釜（R12）蒸發，經酒精回收塔（T12）、回收酒精冷凝器（E17）、回收酒精氣液分離器（M13）回收酒精，放入酒精回收槽（V14）并用來重新配料。
       蒸發釜（R11）出來的氣相物料經捕集器（M11）去除液沫后由過熱器（E11）、過濾阻火器（M12），加熱保溫套管將原料氣加熱到130℃左右進入氧化爐（F11）。為了控制氧化爐的反應溫度，帶走一定的反應熱，常在過熱器（E11）前向原料氣加入一定量的補加蒸汽，使進氧化爐（F11）的原料氣冷凝液酒精濃度80％（體積分?jǐn)?shù)）左右。
       氧化爐（F11）在不銹鋼網或銀絲網上鋪放約4cm厚的電解銀，原料氣由爐頂氣體分布器將原料氣均勻地壓送通過電解銀層，爐溫控制在550～580℃，乙醇轉化率達70％左右。
       ③ 乙醛氣的冷卻、吸收    氧化爐（F11）的物料氣經酒精預熱器（E12）、水冷凝器（E14）和鹽水冷卻器（E15）后，使約10℃的乙醛氣進入吸收塔（T11）。水冷凝器（E14）中分離出來的冷凝液主要含水、酒精、乙醛和酸，它和吸收塔（T11）底的吸收液一起送入稀乙醛貯槽（V13）。
       自來水由離心水泵（P12）加壓并經鹽水冷卻器（E16）冷卻后至吸收塔（T11）頂噴灑和自塔底而來的乙醛氣逆流吸收。吸收塔（T11）每塊浮閥塔板上皆有鹽水盤管以帶走乙醛氣的溶解熱，使塔中溫度控制在5℃左右，不能吸收的氮氣等廢氣由塔頂排空。

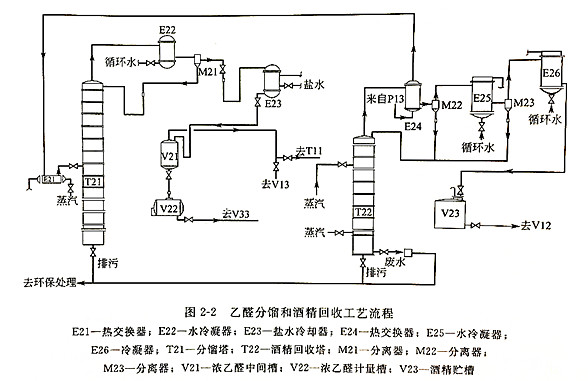

       ④ 乙醛的分餾和酒精的回收    回收工藝流程見圖2－2。

       用耐腐使的離心式壓料泵（P13，見圖2－1）將稀乙醛貯槽（V13，見圖2－1）中11％～14％（質量分?jǐn)?shù)）的稀乙醛液壓至酒精回收塔塔頂?shù)臒峤粨Q器（E24）與90～96℃的回收酒精進行熱交換，以加熱稀乙醛液達70℃以上再壓送經熱交換器（E21）至分餾塔（T21）中，由于采用連續加壓分餾，塔釜由蒸汽盤管加熱到120～125℃左右，并由釜底連續壓料至回收塔（T22）中進行連續蒸餾以回收酒精。
       分餾塔（T21）頂壓力控制在0．14～0．17MPa，頂溫46～49℃。乙醛氣經由水冷凝器（E22）冷凝，再經分離器（M21）分離后一部分冷凝液回流入塔頂，一部分再經鹽水冷卻器（E23）繼續冷卻進入濃乙醛中間槽（V21）。經分析合格后再由濃乙醛中間槽送至濃乙醛計量槽（V22）計量，將99％（質量分?jǐn)?shù)）以上的濃乙醛送至氧化工序（V33，見圖2－3）使用。

       酒精回收塔（T22）采用塔釜直接蒸汽加熱常壓蒸餾，頂溫90～96℃。塔頂蒸汽經熱交換器（E24）與稀乙醛進行熱交換后由分離器（M22）進行氣液分離，液體全回流，未冷凝氣體進入水冷凝器（E25）用水冷凝，物料再由分離器（M23）分離，液體全回流，氣體再在冷凝器（E26）中繼續進行冷凝冷卻，含酒精75％（體積分?jǐn)?shù)）左右的回收液放入回收酒精貯槽（V23）中，供（V12，見圖2－1）配料使用，不凝性氣體由分離器放空?；厥账獕毫?．025～0．04MPa，溫度108℃以上，釜底廢水定時測定酒精情況并連續排入廢水池送環保處理，廢水含醇控制在0．1％（質量分?jǐn)?shù)）以下。
       乙醛的分餾和酒精的回收都是連續操作的分餾單元，操作中要求均衡平穩，塔釜留有恒定的液位，不允許不顧設備的負荷開強行快車或隨意中途停車。
       ⑤ 廢熱鍋爐在酒精氧化制乙醛上的應用（見圖2－1）    為迅速降低氧化爐（F11）反應氣的溫度，節約能源，在氧化爐出口處安裝了列管式廢熱鍋爐。廢熱鍋爐由氧化爐熱交換器（酒精預熱器，E12）和上汽泡（E13）組成。氧化爐的爐氣和來自上汽泡（E13）的軟化水通過氧化爐熱交換器（酒精預熱器，E12）進行熱交換，產生的低壓蒸汽供酒精蒸發釜（R12）蒸發用。
