甲烷化催化劑
三水錳礦 / 2021-08-05
甲烷化催化劑
在合成氨原料中氧或任何含氧化合物都能使氨成化劑中毒。由低變送來的原料氣中通常含有少量的CO和CO2(1％)。
在進入氨合成塔前必須脫除。或使之轉變?yōu)樾晕镔|(zhì)。為解決這個問題，可用化學的或物理的吸收技術和催化甲烷化法。過去多用銅氨液洗滌吸收法。此法基建投資高、工藝流程長、操作復雜，還要消耗大量的優質銅?，F(xiàn)在除一些中小型廠和老廠還在采用外，一般新建大廠都采用甲烷化法。甲烷化法具有工藝過程簡單、設備投資少和消耗定額低的優點。
一、甲烷化反應
甲烷化是CO和CO2在催化劑存在下深度加氫生成甲烷和水的反應：
CO+3H2≒CH4+H2O+49，27千卡(25℃)
CO2+4H2≒CH4+2H2O+39，4千卡(25℃)
此外，當原料中有微量氧存在時，氧也與氫反應生成水。

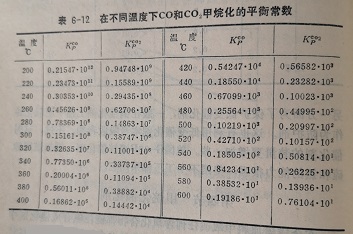

上述兩個反應是甲烷化的主反應，由于不希望有中間產物如甲醇的生成，所以要采用高活性的催化劑。這二個反應都是激烈的放熱可逆反應。在200～600℃間反應的平衡常數與溫度的關系列于表6-12在不同度下和甲化的平常數。
由表可知，甲烷化的平衡常數隨溫度的降低而迅速增加。這就要求操作溫度應盡可能的降低。否則，當反應器出口氣體溫度高于某一定值時，出口氣體中CO和CO2的含量在理論上就不可能降低到所需要的濃度。
可以根據甲煷化平衡常數計算出達到預期的CO和CO2濃度所需要的條件。
例如，當出口氣體溫度為325℃時，CO和CO2甲烷化平衡常數分別等于2.19×10^6和7.95×10^4，若甲烷化反應器入口氣體組成CO-0.5%;CO2-0.2%;H2O-10%;H2-73.3%;CH4-1.0％;N2-24.0％，由于CO和CO2幾乎完全轉化為CH4，所以出口氣體和CO2的分壓分別為少pco=3.96×10^-10和pco2=2.88×10^-10氣壓。這就是說CO的濃度為3.96×10^-4ppm，CO2的濃度為2.88×10^-4m。所以要求CO和CO的濃度＜5pm在理論上是容易達到的。但是在實際操作條件下，由于催化劑的多孔結構，反應物受到擴散等因素的影響，通常CO0和CO的實際濃度離平衡濃度甚遠。所以操作仍需要在低溫下進行。這就要求提供在低溫下活潑的催化劑。
CO和CO2甲烷化平衡常數隨反應壓力的升高而降低。通常出于經濟上的考慮，采用20～40大氣壓生產。在這樣的壓力范圍內，對甲烷化平衡不會產生多大的影響。
二、甲烷化催化劑
用甲烷化法浄化氣體中少量C和CO2，大約在1960年開始工業化。甲烷化初期的工作只限于CO。但后來發現對CO甲烷化反應有活性的催化劑，也能使CO2甲烷化。
對甲烷化反應有活性的物質，其活性大小按下列順序遞減:
Ni>Co>Fe>Cu>Mn>Cr> V
早期的研制工作著重于Fe，因為鐵比較便宜。但后來發現，在鐵上可能由于CO的歧化反應而積碳，使催化劑的內孔堵塞而失去活性。并且鐵還有生成高級烴的傾向。
貴金屬，其中特別是，具有很高的甲烷化活性。在Al2O3上載0.5％的釘便有實用價值。這種催化劑可以在更低的溫度下操作。但在正常條件下并不比普通鎳催化劑活潑，而且在大型氨廠中使用畢竟太昂貴了。
鎳比鐵催化劑的活性更高，選擇性更好，并且消除了積碳和烴類生成的問題。所以現在大多數工業甲烷化催化劑都是用鎳為主要活性物質。把它載在氧化鋁、氧化硅、高嶺土或鋁酸鈣水泥等惰性物質上。有些配方中加氧化鎂或三氧化二鉻作助催化劑工業上多用含有各種助催化劑的NiO-Al2O3.
當采用NiO-Al2O3催化劑時，NiO在催化劑中的含量是決定催化劑活性的一個重要因素。根據催化劑的組成和制法的不同，的含量可以在很大范圍內變動。但通常含15～30％.
也有報道用Ni-A合金催化劑的，這時鎳含量約占30％。
甲烷化化劑多用沉淀法和浸漬法制備。當用合金化時，果用與制造骨架化劑一樣的制法。
新制得的甲烷化化劑中，鎳是以NiO的形式存在。在開車生產前必須還原為金屬鎳。工廠里通常用脫CO2塔出來的工藝氣體進行還原，這時還原反應為:
NiO+H2→Ni+H2O-0.61千卡(25℃)
NiO+CO→Ni+CO2+7.23千卡(25℃)
這兩個反應總的熱效應是不大的。由于CO在工藝氣體中的濃度很低(＜1％)，所以還原過程不會引起化劑床層大的溫升。
在還原時一旦有金屬鎳生成后，即開始CO和CO2的甲烷化反應。已如前述，甲烷化的兩個主反應都是強烈放熱反應的，為了避免床層有大的溫升，必須控制CO和CO2的含量1％。
三、甲烷化催化劑的活性降低和中毒
甲烷化鎳化劑的活性衰減主要是中毒和熱燒結。
硫和砷是一切鎳催化劑的永久性毒物。但由于在前邊低變工序中對原料要求嚴格的凈制，而且低變化劑本身也是良好的脫硫劑，所以在正常情況下不會發生中毒問題。
甲烷化催化劑一般不致在使用過程中由于燒結而降低活性。
因此在正常操作條件下，催化劑的壽命可達3～5年。
