高效液相色相譜法基本定義和方程式
抖化學 / 2022-09-14
一切形式的色譜都是分離混合物組分的方法，有賴于各種溶質分子對于固定相和流動相的相對親和性。
色譜方法是按照所使用的固定相和流動相的類型和它們的存在狀態，以及支配分離的不同機理進行分類的。例如，可分為薄，層色譜( T-LC); 氣相色譜(GC )及其次級區分氣一液色譜(GLC)和氣一固色譜(GSC);液一固(吸附)色譜(LSC);液一-液(分配)色譜( LLC )等等。此外，有三種可能的色譜展開方式:前沿分析，頂替法和洗脫法。通常，HPLC是與洗脫展開相聯系的，但在有些情況下，主要是梯度洗脫時，其中可能存在頂替的機理。
對經典色譜分離的定性描述如下:
一支橫截面約為1厘米的玻璃柱以適當?shù)奈絼┏涮畹剿姆种臐M度，將溶于適當溶劑的樣品置于柱頂端使呈均勻的譜帶，然后以純?nèi)軇┰谥亓ψ饔孟率怪ㄟ^(guò)柱子。
在流動相的作用下，最初的譜帶開始沿柱子向下遷移，其中的組分開始分離。僅受吸附劑微弱阻滯的組分，快速地通過固定床，阻滯越強的組分移動越慢，如此，直至所有組分完全得到分離。
HPLC不過是上述技術的延伸，包括使用很細的、粒度分布窄的顆粒，由輸液泵產生的壓力而獲得的更高的流動相速度，以及當分離的組分流出色講桂時進行指示的檢測系統。
以上清楚表明，溶質譜帶以不同的速度遷移通過色譜床，而這種不同的遷移速度是各組分在固定相和流動相之間平衡分配的函數。隨著講圖的展開過程和組分的分離，與初始的諧帶相比，各譜帶也隨之而展寬了。各種因子對這一展 寬效應都有影響，第2章對此將作詳細的討論。
在分配等溫線(見后面)是線性的情況下，分離譜帶的濃度分布是高斯型的，其變度與遷移距離z成比例。
σ2∞Z
比值因子σ2/z隨許多影響因素而變化，這些因素決定于柱的填充狀況和操作條件。此因子稱為“理論等板高度(HETP)”或塔板高度，這是Martin和Synge l1l在描述色譜分離過程時使用的名稱。

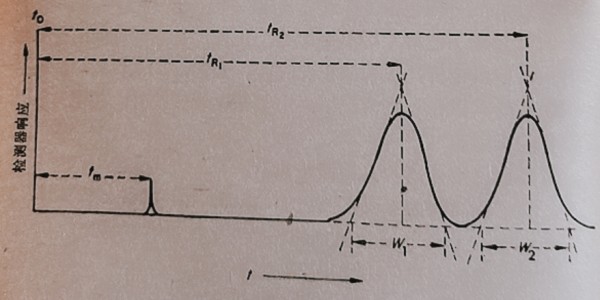

一個兩組分的典型分離示于圖1-1。在這個洗脫色譜圖上可得到重要的信息。
圖1-1提供可直接測量參數的典型洗脫色譜圖
柱色譜的一個基本保留參數，即任一組分的保留體積VR，可直接從測量該組分的保留時間tR的秒數，乘以用毫升/表示的體積流速而得到。于是VR1=tR1 Fo
式中，F(xiàn)o=體積流速，tR1一組分1的保留時間。同樣
tR2=tR2 Fo
圖1-1還有tm,這是不保留溶質的保留時間，即一個在固定相中，完全不吸附或不溶解的溶質，因此它與流動相以同一速率流過柱子。其保留體積是
Vm=tmFo
這是柱中所含有流動相總體積的一個量度;常稱為柱的“死體積”。
在以上所概括的簡單模型中，樣品譜帶在流動相的作用下，以流動相速度的一個分?jǐn)?shù)流過色譜床。這一分?jǐn)?shù)稱為R，并可從下式求得一個化合物的R£值
樣品譜帶的移動速率
R£=------------------------------------
溶劑前沿的移動速率
參數R£是在干柱技術(如上所述)和TLC中測量得到的主要參數。
假定在溶質流過色譜柱的運動過程中的某一一時刻流動相停止了流動，此時，樣品將在固定相和“停止的”流動相之間平衡。這一情形描述于圖1-2,它表示了溶質在固定相和“停止的”流動相兩者中的濃度分布圖形。可看到，這兩個濃度分布圖除了大小可能不同而外，是完全相同的。
此時，濃度比等于分配比K，而
K=Cs/Cm
Cs、Cm分別為固定相和流動相中的溶質濃應。
圖1-2溶質在固定相和“停止的”流動相中的平衡分配

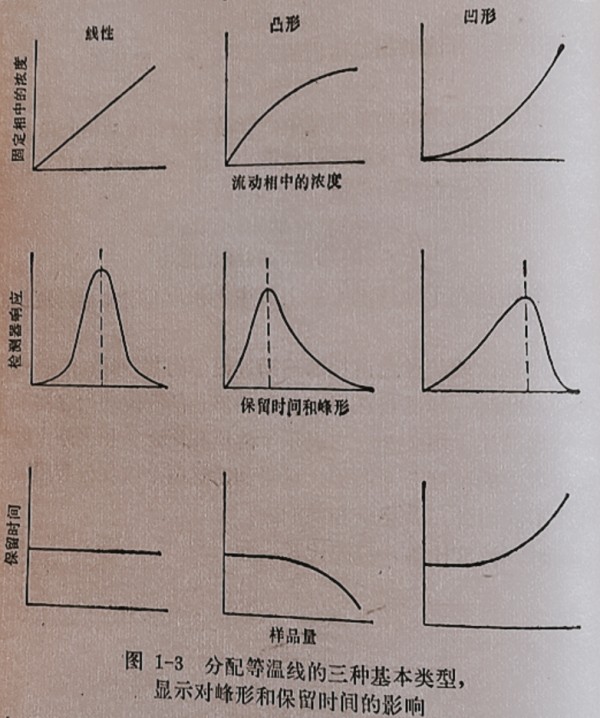

獲得劉稱形請帶的一個條件是，分配系數隨樣品濃度呈線性變化，如這一條件沒有滿足，則譜帶將會歪斜，保留時間就要隨樣品濃度而變化(圖1-3)。
如果考察長度為d㏄的一小段語帶(圖1-2)，則此小段中的溶質在兩相中的濃度比稱為柱的容量比K'，它由下式與K相聯系
K'=qs/qm=Csasdx/Cmamd㏄
=Cmamd㏄
=Csas/Cmam=CsVs/CmVm
=K(Vs/Vm)
式中,as、am各為固定相與流動相的平均橫截面積;Vs、Vm是柱中兩相的體積; qs、qm是長度為d㏄的兩相中溶質的量。K'在液相色譜中是個極重要的量，它將樣品在柱中的平衡分配與柱的熱力學性質聯系起來。
一切平衡都是動態的，在所述的模型中，在平衡時，溶質分子在固定相和流動相之間不斷地交換。
如果可能在一段時間中觀察一個溶質分子，并跟蹤其路徑，就會發現這個分子在固定相中所停留的時間分?jǐn)?shù)，接近于在某一瞬間停留在固定相中的總的分子分?jǐn)?shù)，而經過無限長時間后，這兩個分?jǐn)?shù)在統計極限之內是相等的。因此可以寫作
分子在固定相中平 9s K'
--------------------------- = ----------- =----------
均停留的時間分?jǐn)?shù) 9m+9s 1 +K'.
同樣
分子在流動相中平 9m 1
--------------------------- =------------ =-------
均停留的時間分?jǐn)?shù) 9m+qs 1+K’
顯然，這兩個分?jǐn)?shù)的和應為1，因?yàn)榉肿颖厝皇遣辉诠潭ㄏ嘀芯驮诹鲃?dòng)相中。
如果流動相重又開始流動，它以恒速u厘米/秒流過柱子，這會怎樣呢?當溶質分子從固定相進入流動相時，它也以速度u向前流動，但當它返回固定相時就保持靜止。于是，譜帶的平均順流速度將取決于流動相的速度U，以及溶質分子留在流動相中的時間分?jǐn)?shù)。因此譜帶的速度U譜帶是
1 1
U譜帶=U（-----）=U[-------------------]
I+K 1+K(Vs/Vm)
前已定義R為譜帶相對于溶劑前沿運動的速率分?jǐn)?shù)，因此
1
R=-----
1+K'
或
1-R
K'=-----
R
由此可以看出，R是樣品在柱內平衡分配的函數，并且因?yàn)橄疵撋V僅僅是干柱色講的推廣，這就可以將洗脫時間與這個最聯系起來。這樣，從圖1-1對于第一個溶質就有U譜帶/U=tm/t1(tm=不吸附溶質的洗脫時間，因此等于溶劑前沿通過整個柱子所需的時間。
但是
也就是說，柱的容量比是洗脫一個溶質譜帶較之洗脫個不保留的譜帶所多花的時間，除以不保留譜帶的洗脫時間。這些量值易于從洗脫譜圖上求得。K' 通過方程(1-6)與分配系數K相聯系，因?yàn)镵在線性洗脫色譜的條件下是一個常數，由此得出R也是常數。
分析這一情況可以看出，如果R值大，溶質即快速地通過柱子。假如容質的遷移速度U譜帶等于流動相速度U乘以溶質在流動相中花費的時間分?jǐn)?shù)R，就有
U譜帶情將=UR
當R=0時，譜帶完全不遷移(U譜帶=0)，而當R=1時，譜帶與流動相以同一速度遷移，即U譜帶=U。這時U譜帶=L/tr,此處L=柱長，U=L/tmO于是根據方程(1-14)
tM
tR=----
R
但是tR=VR/F0(方程1-3)和tm=Vm/F0(方程1-4)因此，
Vm
Vr=-----
R
從方程( 1-10 )可得
VR=Vm(1+K')
或從方程( 1-6 )
VR=Vm+KVs
方程( 1-18 )是色譜中的基本方程。它將組分的保留體積與柱的死體積及分配系數和所用固定相體積的乘積聯系起來。
本方程對于分配柱是正確的，但對于吸附柱則K要由A;(吸附劑的表面積)或W。(所用吸附劑的量)來代替。
因?yàn)閂m對于分離過程不發生作用，而且對混合物的所有組分都是恒定的，所以常常使用調整的或凈保留體積Vn;
Vn=VR-Vm= KVs
假如分離過程中同時有幾種獨立的保留機理在起作用，例如在離子交換色諧中，分離作用同時可伴有吸附和分配兩種效應，因此最終的Vn是各別機理的各個V?的總和。
