色譜實用操作條件及顆粒大小和柱長度的選擇
抖化學 / 2022-10-02
實踐的色譜工作者要求能夠在適當時間內和合理的柱壓降下分析混合物。顯然，要包含所有可能性的tR和⊿p的范圍是很大的，因此人們必須選擇某些代表性的有用數值。在討論實用操作條件時，必須決定所要的塔板效率和保留程度?，F(xiàn)在我們選定分離參數為
K'=4
N-5000
以及典型的溶質洗脫液的特性為
η=10﹣²克/厘米·秒(泊)(水)
Dm=10﹣5厘米/秒(小溶質在水中)
假設(h,v)曲線對于所有的dp值是相同的，如實驗所表明，在以多孔顆粒良好充填的柱中情況大致如此。對此,合理的方程是
2
h=------+v0.33+4×10-²v
v
最后，取ψ=10³.
現在對不同的⊿p和各種顆粒大小求tR值和合理的柱長。這樣就能確定實用的最佳條件。但無法直接進行計算，因?yàn)橐?/span>方程(2-12)就需要知道h的操作值。
這可按下法求出。以Nhd,代人流動方程( 2-8 )的L以得出:
φηNhdPu φηNDm
⊿p=---------------------=-------------------(hv)
d²p d²p
因此
⊿d²p
hv=----------------
φηNDm
于是，從選定的操作條件中首先計算是hv而不是h。通常，多種液體的ηDm≈10~7達因，這樣以φ=1000得到hv=10³﹢¹(⊿d²p/N )。用大氣壓表示⊿p和微米表示dp,就給出
⊿p dp
hv=100(-------------)²(----------)/N
大氣壓 微米

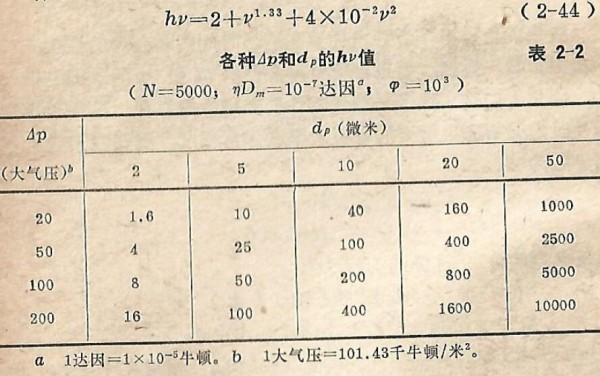

表2-2顯示，當要求N=5000時，對于各種柱壓和dp的hv的值。
標準(h,v)曲線給出
hv=2+v¹.³³+4×10﹣²v²
各種4p和dp的hv值
( N=5000;ηDm=10﹣7達因a;φ=10³ )

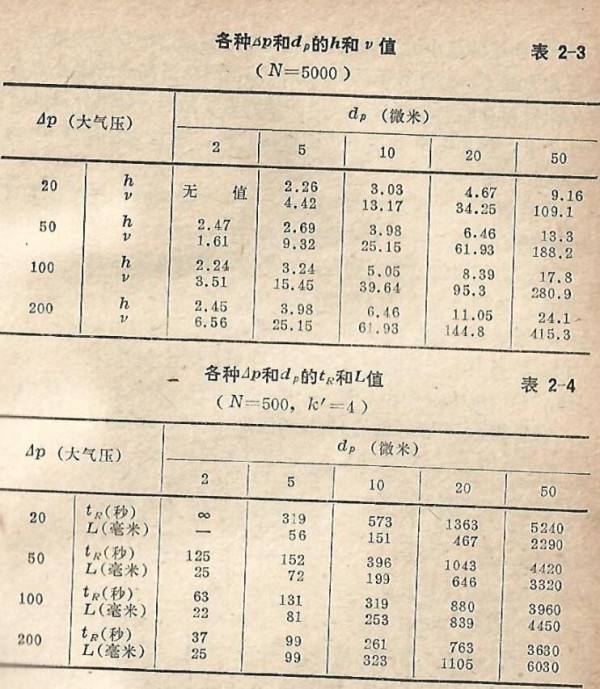

可對表2-2中給出的每個hv值解出V;然后可確定h。與表2-2中hv值相對應的h和D的成對值列于表2-3。
然后，從方程( 2-13 )和L=Nhdp計算分析時間和柱長度。結果列于表2-4。
表2-4說明對柱設計的一些有意義的特點:(1)用任何dp時，壓力越大(每行自上而下)，分析時間越短，所需柱長越長。增加⊿p所贏得的分析時間對較小顆粒最為顯著，而對最大的顆粒則所縮短的時間相當小:用20和50微米顆粒時，壓力加大十倍而速度增加不到一倍。這是因?yàn)閷?duì)于較小的顆粒，工作條件是在(h,v )曲線上較低v值區城內(表2-3)，此處h受v的影響最小。(2)如果4p保持恒定(左右橫列)，較小顆粒給出較短分析時間，直到一定限度。這是因?yàn)橛幂^小顆粒時，工作條件是在較低的v值，因而也在較低的h值。( 3 )然而，如果顆粒很小，在有限的壓力降時(例如2微米顆粒用3兆牛頓/米²，20大氣壓)不可能得到所需的塔板數，即使在較高壓力，當dp小F定數值時，分析時間也很少改善。這是因?yàn)橛煤苄〉念w粒時，人們不得不在低于h最小的v值條件下工作。事實上，標準(h,v)曲線的最小h約為2.2出現于v≈3處;在此點hv約為7。如果由方程(2-43)計算的hv比7小，則在板高曲線最小點左側的上升部分的條件下操作，因而就喪失了效能。如果計算的hv值小于2，則用dp和⊿p就不可能進行分析。最佳條件是在hv為5~20的范圍，此時h和t都較低。
用目前HPLC儀器的高壓能力，采用2微米顆粒在理論上可達到最快的分析，但柱子就將短到對于注樣和檢測技術提出極度的要求。由此得出結論，顆粒尺寸的實用限度是在5到10微米的范圍內。這樣，柱子可以很短，比方說100~ 200毫米，并可產生

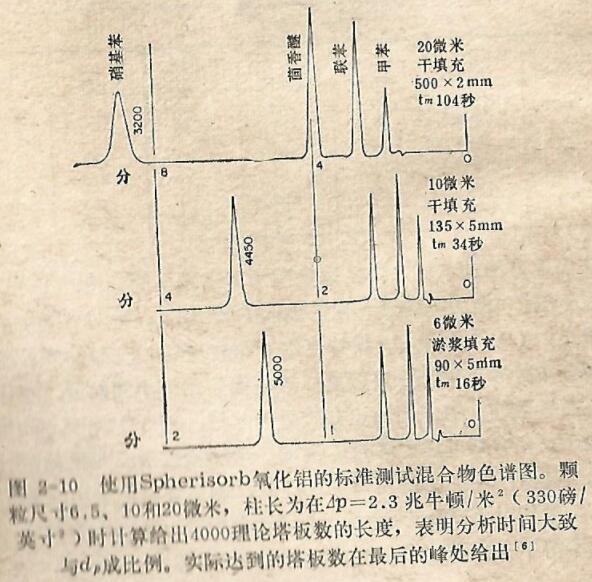

高的塔板效率。圖2-10說明，采用較小顆粒得到有益結果。在這實驗系列中，壓力降固定于2.3兆牛頓/米²(330磅/英寸2 )，而要求的塔板數是4000左右。分析時間大致與顆粒大小成比例。
在各種⊿p下采用5和10微米顆粒時，行要求的塔板數對分析時間和柱長的影響示于表2-5。
對于表中方框圈內所表示的條件，我們只是簡單地按塔板數增加的比例增大柱長度和壓力降，因此分析時間也按比例增長。
實用上，由于峰在注入口、連結部和檢測器內的擴展問題，人們不能用長度比100毫米低很多的柱進行操作，所以，如果不是追求極高的性能，就可用10微米的顆粒充填100毫米的柱，并在比方說5兆牛頓/米²(50大氣壓)下操作，以便在k'=4時在2分鐘內得到2000塔板。另一方面，如果要求高性能，則以5微米材料充填100毫米柱在壓力降20兆牛頓/米( 200大氣壓)及大約100秒的分析時間可產生5000塔板。
欲達到很高的塔板效率時，實際問題就出現了。對于任何給定的壓力，分析時間就要長得多，要得到合理的速度就需要用最細的順粒在最高壓力下操作。于是，為在20兆牛頓/米²(3000磅/英寸2)得到20,000塔板數的分析，，最好使用5微米充填材料，這將從270毫米柱中花費大約12分鐘的時間來洗脫。如果用10微米填充物，柱就需要800毫米長，25分鐘。
當然，所有上述數字是以水作洗脫液(η=10﹣²泊)和φ=1000計算出來的。許多洗脫劑具有低得多的粘度(例如n(已燒)=0.3×10-²泊)，如果采取優良的淤漿充填技術，φ能降低至500。這些改進將按比例減低對壓力的要求，或者使在同樣的壓力下得到更快的速度。
已多次談到，使用很高的壓力現已變得過時了，達到比方說7兆牛頓/米²(1000磅/英寸²)的設備已能滿足大多數需要。這在短期內可能是確切的，如果人們的興趣在塔板數方面不超過如3000，并使用非粘性洗脫液。然而如上所述已很清楚，一旦采用粘度如水的洗脫液，高壓就變得必不可少，人們就會要求如10000或更多的理論塔板。因此，根據高壓設備已不再需要這樣的假定進行工作，就是非常不明智的了。相反，要求的性能越高，就越需要更高的壓力。雖然如此，人們必須認識，對于中等效能而
言，使用大多數有機洗脫劑，10兆牛頓/米²(100大氣壓)的能力就能滿足需要。
