欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

  聚乙烯醇縮丁醛



中文名稱(chēng)： 聚乙烯醇縮丁醛；聚乙烯醇縮丁醛PVB
英文名稱(chēng)： Polyvinyl butyral;Poly

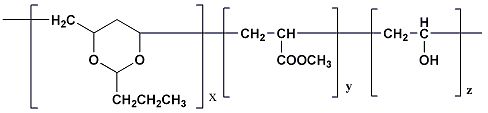

化學(xué)式：    C16H28O5

分子量：     0
CAS編號(hào)： 63148-65-2

---

質(zhì)檢信息
質(zhì)檢項(xiàng)目                   指標(biāo)值
熔點(diǎn)                        165-185°C
折射率                     1.485
密度                         1.08
酸值/(mgKOH/g)               ≤0.2
粘度/(mm2/s)                 15～35
軟化溫度                     60-65℃
丁醛基，％                  45.0～49.0
水分，％                    ≤2.0

含量                          98

---

基本信息
性   狀：

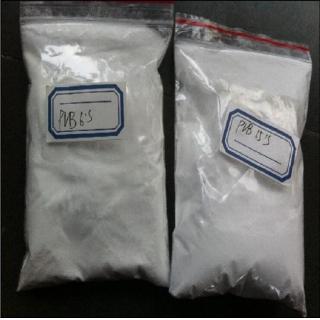

聚乙烯醇縮丁醛白色或淺黃色粉末。系一種熱塑性高聚物。具有優(yōu)良的柔軟性和撓曲性。吸濕率小于4％。耐氣候性強(qiáng)，但化學(xué)穩(wěn)定性不高。溶于乙醇、乙酸乙酯和二氯乙烯等，不溶于烴類(lèi)和油類(lèi)。相對(duì)密度1.107。軟化點(diǎn)60～65℃。

---

---

產(chǎn)品用途
1.聚乙烯醇縮丁醛可用于制成安全玻璃，用于汽車(chē)、艦艇的風(fēng)窗玻璃及高層建筑的窗玻璃等。
2.聚乙烯醇縮丁醛可用于制作制造無(wú)色透明薄膜。粘合劑。織物涂層。防護(hù)涂料。
3.聚乙烯醇縮丁醛用于安全玻璃，用于汽車(chē)、艦艇的風(fēng)窗玻璃及高層建筑的窗玻璃，用作粘合劑及涂料等，無(wú)色透明薄膜，織物涂層。防護(hù)涂料。

4.用作良好的耐水性結(jié)合好的防粘連性，好的流動(dòng)性和優(yōu)良的顏料濕潤(rùn)性（這使聚乙烯醇縮丁醛樹(shù)脂理想地用于生產(chǎn)顏料糊）使聚乙烯醇縮丁醛樹(shù)脂系列很適合作印刷油墨的粘結(jié)料，如果適當(dāng)?shù)財(cái)M定配方，這種油墨是無(wú)臭無(wú)味的。因?yàn)樵诰垡蚁┐伎s丁醛系列中的樹(shù)脂易溶于不含有害物質(zhì)的溶劑中（如乙醇），對(duì)有機(jī)基材如醋酸纖維素薄膜，聚脂薄膜和聚苯乙烯以及對(duì)鋁箔有優(yōu)良的粘附性，它們對(duì)于食品包裝用膠印和凹印油墨是理想的。這里，低分子量的SD-1，SD-2，SD-3是優(yōu)先選擇的。對(duì)成問(wèn)題的表面，例如具預(yù)處理表面的聚烯烴薄膜的粘附能通過(guò)混入氨烷基硅烷來(lái)改進(jìn)。絲印印刷油墨能和SD-5和SD-6配制。

---

生產(chǎn)方法

聚乙烯醇縮丁醛(PVB)是制備夾層安全玻璃的必備材料,隨著汽車(chē)和建筑行業(yè)的發(fā)展,夾層安全玻璃的用量越來(lái)越大,有廣闊的市場(chǎng)前途.PVB在合成的過(guò)程中容易結(jié)塊,影響后處理工序.為解決這一問(wèn)題,目前各個(gè)生產(chǎn)廠家都是在合成的過(guò)程中加入各種乳化劑,達(dá)到分散的目的,但這又增加了去除乳化劑的工序,增加生產(chǎn)難度和成本.本實(shí)驗(yàn)通過(guò)研究發(fā)現(xiàn),丁醛在反應(yīng)體系中的分散不均勻是造成結(jié)塊的主要原因.通過(guò)改變工藝條件,在40-60℃的條件下,將正丁醛加入PVA溶液中,可保證正丁醛分散均勻,降至適當(dāng)溫度后,再滴加鹽酸,這樣在不加任何乳化劑的條件下也得到了粉末狀的PVB產(chǎn)品.研究發(fā)現(xiàn),影響PVB質(zhì)量因素的還有升溫速率,攪拌快慢,后處理溫度,水洗等.中試放大實(shí)驗(yàn)所得的PVB的縮醛度為77.7%,并制得薄膜及夾層安全玻璃,進(jìn)行了性能測(cè)試. 選用四種增塑劑與自制PVB樹(shù)脂混合,制得薄膜,利用相容性,拉伸強(qiáng)度,斷裂伸長(zhǎng)率,玻璃化轉(zhuǎn)變溫度,熔體流動(dòng)速率等數(shù)據(jù)探討了不同種類(lèi)及不同用量的增塑劑對(duì)PVB薄膜性能的影響.實(shí)驗(yàn)結(jié)果表明,極性高的增塑劑與PVB樹(shù)脂的相容性好,四種增塑劑與PVB的相容性大小依次為:DEHP>DOP>DBP>DOS.在相容范圍內(nèi),隨著增塑劑含量的增加,PVB薄膜的拉伸強(qiáng)度降低,斷裂伸長(zhǎng)率增加,玻璃化轉(zhuǎn)變溫度降低,熔體流動(dòng)速率增加.而且DEHP對(duì)PVB的增塑效果最好。

產(chǎn)品信息
[產(chǎn)品信息]	25kg
[級(jí)別]	工業(yè)級(jí)
