欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

 三羥甲基丙烷三甲基丙烯酸酯

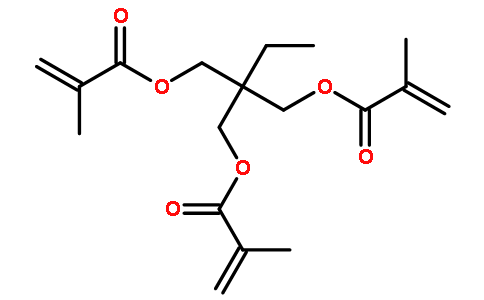

中文名稱: 三羥甲基丙烷三甲基丙烯酸酯

英文名稱：Trimethylolpropane trimethacrylate

別名：1,1,1三甲基丙烯酸甲酯;原丙酸三甲基丙烯酸酯;三(甲基丙烯酸)三羥甲基丙烷酯;

分子式: C18H26O6



分子量: 338.4

CAS號：3290-92-4

質(zhì)檢信息

檢驗項目       指標(biāo)

含量,          ≥80%,含175 ppm MEHQ 穩(wěn)定劑

酸值mgKOH/g    <0.2

水份%          <0.2

PSA：          78.90000

LOGP：        2.74070

化學(xué)特性

三羥甲基丙烷三甲基丙烯酸酯是一種化學(xué)物質(zhì)，黃色液體,密度1.06 g/mL at 25 °C(lit.)沸點>200°C 1mm熔點-25°C閃點>230 °F折射率n20/D 1.472(lit.)蒸汽密度>1 (vs air)蒸汽壓<0.01 mm Hg ( 20 °C)對光和濕敏感。不溶于水、乙醇等，溶于芳烴有機溶劑,具刺激性和致敏性,是典型的三官能團(tuán)單體，其黏度比單官能團(tuán)及雙官能團(tuán)單體大，但與多官能團(tuán)單體相比，其黏度比較低，具有良好的溶解能力。該單體可提供高固化速度和高交聯(lián)密度，能形成具有優(yōu)良耐溶劑性，堅硬耐刮而偏脆的固化膜。其價格較低廉，雖然對皮膚有一定刺激性，但仍然是最常用的多官能團(tuán)單體。

產(chǎn)品用途

三羥甲基丙烷三甲基丙烯酸酯用作特種橡膠的助硫化活性劑?；瘜W(xué)合成；過氧化物交聯(lián)時的助交聯(lián)劑，適用于順丁橡膠、二元乙丙、三元乙丙橡膠、異戊橡膠、丁基和丁腈橡膠混煉,特種橡膠的助硫化活性劑。

乙丙橡膠和三元乙丙橡膠、氯橡膠、硅橡膠、聚氨酯、乙烯/醋酸乙烯共聚物（EVA）、氯化聚乙烯彈性體（CPE）等特種橡膠，硫化都很困難，一般采用有機過氧化物（如DCP、BPO）進(jìn)行硫化，若采用單一的有機過氧化物硫化，硫化時間過長，硫化不充分，難以保證良好的機械性能和物理性能。因此，必須添加TMPTMA作為助硫化劑，才能起到良好的效果。例如有機氟橡膠等，在用DCP進(jìn)行硫化時，若添加劑1～4%TMPTMA作為助硫化劑，不僅可大大縮短硫化時間，提高硫化度，減少DCP用量，而且還顯著地提高制品的機械強度、耐磨性、耐溶劑和抗腐蝕性能等。在含氟橡膠的硫化過程中，TMPTMA分子中的雙鍵不僅參與硫化交聯(lián)化反應(yīng)，而且還可以作鹵化氫（HF、HCL等）的受體，吸收加工過程中釋放出的鹵化氫，從而不僅提高了制品質(zhì)量，而且大大減少了硫化膠料的腐蝕性。含TMPTMA的膠料，混煉時有増塑效果，硫化后有増硬效果。

助硫化劑：合成橡膠用過氧化物硫化時，用TMPTMA可改善耐腐蝕性能，耐老化性及提高硬度，耐熱性TMPTMA在混煉時增塑作用，硫化原有增硬作用，可用于NBR、EPDM、丙烯酸橡膠。2.交聯(lián)劑：TMPTMA能減少輻射劑量，縮短輻射時間，提高交聯(lián)Chemicalbook密度，具有精度低交聯(lián)度高，蒸汽壓力低和固化速度快等特點。可用于光固化油墨和光聚合材料。3.PVC摻合到車身用封接劑，堵縫劑所有的PVC溶液的成型中，例如：PVC100份、DOP60份、穩(wěn)定劑2-4份、有機過氧化物0.02-0.6份、TMPT。

生產(chǎn)方法

以三羥甲基丙烷為原料,在催化劑,阻聚劑,帶水劑的存在下與甲基丙烯酸進(jìn)行酯化反應(yīng),獲得本發(fā)明的目標(biāo)產(chǎn)物三羥甲基丙烷三甲基丙烯酸酯.用本發(fā)明制備方法得到的三羥甲基丙烷三甲基丙烯酸酯,純度98%以上,酸值小于等于0.5mg/g,酯化率達(dá)到98%及以上.

步驟： 將三羥甲基丙烷與甲基丙烯酸在催化劑CZ鋯基固體酸、阻聚劑、 帶水劑的存在下,空氣的氛圍下,90-100℃反應(yīng)3-6小時,然后從反 應(yīng)產(chǎn)物中收集三羥甲基丙烷三甲基丙烯酸酯。

(1)將主料三羥甲基丙烷和甲基丙烯酸放入酯化反應(yīng)容器中,加入溶劑,加入催化劑,加入阻聚劑A,攪拌反應(yīng),得到反應(yīng)物料;(2)控制酯化反應(yīng)容器內(nèi)的壓力為-0.04～-0.08MPa,升高酯化反應(yīng)容器內(nèi)的溫度至有回流液流出,保溫,直至無回流液流出或直到檢測到反應(yīng)溶液中的酸值為30～50mgKOH/g時,開始降溫至常溫;(3)將反應(yīng)物料轉(zhuǎn)移至水洗容器內(nèi),加入堿液,控制反應(yīng)物料的pH值為7～8,靜置待反應(yīng)物料分層后,將下層的廢水排出;(4)將除去廢水的反應(yīng)物料轉(zhuǎn)移至蒸餾容器,加入阻聚劑B,蒸餾容器抽真空,蒸餾除去甲苯,即可得到產(chǎn)品.本發(fā)明產(chǎn)品純度高,顏色好,收率高.

產(chǎn)品信息
[重量]	500ml
[顏色]	無色至淡黃色液體
危險性類別
[危險性類別]	非?；?/td>
