 氮化鎵

中文名稱: 氮化鎵

英文名稱：azanylidynegallane

化學別名：金,海綿狀

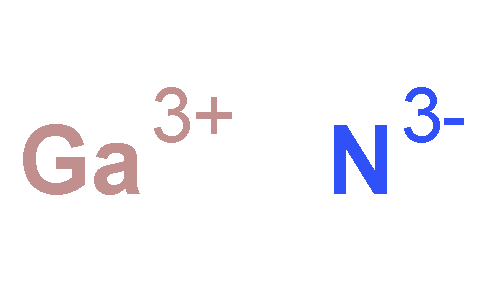

分子式: GaH2N



分子量: 83.73

CAS號： 25617-97-4

質檢信息

檢驗項目        指標

含量,             ≥99.99%（高純試劑）

雜質陽離子總量,％ ≤0.001

PSA：            23.79000

LOGP：         -0.14072

化學特性

氮化鎵是一種無機物，是氮和鎵的化合物，是一種直接能隙的半導體，灰色/黃色結晶固體，熔點800ºC對濕敏感，具致敏性。第三代半導體材料以氮化鎵（GaN）、碳化硅（SiC）、氧化鋅（ZnO）、金剛石為代表，是5G時代的主要材料，其中氮化鎵（GaN）和碳化硅（SiC）的市場和發展空間最大。氮化鎵作為第三代半導體材料，有更高的禁帶寬度，是迄今理論上電光、光電轉換效率最高的材料體系，下游應用包括微波射頻器件(通信基站等)，電力電子器件(電源等)，光電器件(LED照明等)。不過，第三代半導體材料中，受技術與工藝水平限制，氮化鎵材料作為襯底實現規?；瘧?yīng)用仍面臨挑戰，其應用主要是以藍寶石、硅晶片或碳化硅晶片為襯底，通過外延生長氮化鎵以制造氮化鎵器件。實際上，氮化鎵（GaN）技術并不是一種新的半導體技術，自1990年起就已經常被用在發光二極管中，但成本昂貴。從制造工藝上來說，氮化鎵沒有液態，不能使用單晶硅生產工藝的傳統直拉法拉出單晶，需要純靠氣體反應合成，而氮?dú)庑再|(zhì)非常穩定，鎵又是非常稀有的金屬（鎵是伴生礦，沒有形成集中的鎵礦，主要從鋁土礦中提煉，成本比較高），而且兩者反應時間長，速度慢，反應產生的副產物多。生產氮化鎵對設備要求又苛刻，技術復雜，產能極低，眾多因素疊加影響導致氮化鎵單晶材料很貴。與堿反應放出氫氣，能被冷濃鹽酸浸蝕，對熱硝酸鈍性；高溫時能與多數金屬反應。溶于酸和堿中，微溶于汞，不溶于水。

GaN材料的研究與應用是目前全球半導體研究的前沿和熱點，是研制微電子器件、光電子器件的新型半導體材料，并與SIC、金剛石等半導體材料一起，被譽為是繼第一代Ge、Si半導體材料、第二代GaAs、InP化合物半導體材料之后的第三代半導體材料。它具有寬的直接帶隙、強的原子鍵、高的熱導率、化學穩定性好（幾乎不被任何酸腐蝕）等性質和強的抗輻照能力，在光電子、高溫大功率器件和高頻微波器件應用方面有著廣闊的前景。

氮化鎵（GAN）是第三代半導體材料的典型代表，在T=300K時為，是半導體照明中發光二極管的核心組成部分。氮化鎵是一種人造材料，自然形成氮化鎵的條件極為苛刻，需要2000多度的高溫和近萬個大氣壓的條件才能用金屬鎵和氮?dú)夂铣蔀榈?，在自然界是不可能?shí)現的。

高性能：主要包括高輸出功率、高功率密度、高工作帶寬、高效率、體積小、重量輕等。目前第一代和第二代半導體材料在輸出功率方面已經達到了極限，而GaN半導體由于在熱穩定性能方面的優勢，很容易就實現高工作脈寬和高工作比，將天線單元級的發射功率提高10倍。

高可靠性：功率器件的壽命與其溫度密切相關，溫結越高，壽命越低。GaN材料具有高溫結和高熱傳導率等特性，極大地提高了器件在不同溫度下的適應性和可靠性。GaN器件可以用在650°C以上的軍用裝備中。

低成本：GaN半導體的應用，能夠有效改善發射天線的設計，減少發射組件的數目和放大器的級數等，有效降低成本。目前GaN已經開始取代GaAs作為新型雷達和干擾機的T/R（收/發）模塊電子器件材料。美軍下一代的AMDR（固態有源相控陣?yán)走_(dá)）便采用了GaN半導體。氮化鎵禁帶寬度大、擊穿電壓高、熱導率大、電子飽和漂移速度高、抗輻射能力強和良好的化學穩定性等優越性質，使得它成為迄今理論上電光、光電轉換效率最高的材料體系，并可以成為制備寬波譜、高功率、高效率的微電子、電力電子、光電子等器件的關鍵基礎材料。

產品用途

氮化鎵用作制造半導體材料科學。在發光二極管中。此化合物結構類似纖鋅礦，硬度很高。氮化鎵的能隙很寬，為3.4電子伏特，可以用在高功率、高速的光電元件中，例如氮化鎵可以用在紫光的激光二極管，可以在不使用非線性半導體泵浦固體激光器（Diode-pumped solid-state laser）的條件下，產生紫光（405nm）激光。

第三代半導體即寬禁帶半導體，以碳化硅和氮化鎵為代表，具備高頻、高效、高功率、耐高壓、耐高溫、抗輻射能力強等優越性能，切合節能減排、智能制造、信息安全等國家重大戰略需求，是支撐新一代移動通信、新能源汽車、高速軌道列車、能源互聯網等產業自主創新發展和轉型升級的重點核心材料和電子元器件，已成為全球半導體技術和產業競爭焦點。

從能帶角度看三個半導體材料時代

第三代半導體材料在大功率、高溫、高頻、抗輻射的微電子領域，以及短波長光電子領域，有明顯優于硅（Si）、鍺（Ge）、砷化鎵（GaAs）等第一代和第二代半導體材料的性能。第三代半導體材料正在成為搶占下一代信息技術、節能減排技術及國防安全技術的戰略制高點，是戰略性新興產業的重要組成部分。從能帶角度看，同樣可以劃分為三個半導體材料時代。

第一代半導體材料以硅和鍺等元素半導體材料為代表。其典型應用是集成電路，主要應用于低壓、低頻、低功率晶體管和探測器中，在未來一段時間，硅半導體材料的主導地位仍將存在。但是硅材料的物理性質限制了其在光電子和高頻電子器件上的應用，如其間接帶隙的特點決定了它不能獲得高的電光轉換效率。且其帶隙寬度較窄（1.12 eV）飽和電子遷移率較低（1450 cm2/V·s），不利于研制高頻和高功率電子器件。

第二代半導體材料以砷化鎵和磷化銦（InP）為代表。砷化鎵材料的電子遷移率是硅的6倍，具有直接帶隙，故其器件相對硅器件具有高頻、高速的光電性能，公認為是很合適的通信用半導體材料。同時，其在軍事電子系統中的應用日益廣泛且不可替代。然而，其禁帶寬度范圍僅涵蓋了1.35 eV（InP）～2.45 eV（AlP），只能覆蓋波長506～918 nm的紅光和更長波長的光，而無法滿足中短波長光電器件的需要。由于第二代半導體材料的禁帶寬度不夠大，擊穿電場較低，極大的限制了其在高溫、高頻和高功率器件領域的應用。另外由于GaAs材料的毒性可能引起環境污染問題，對人類健康存在潛在的威脅。

第三代半導體材料是指Ⅲ族氮化物（如氮化鎵（GaN）、氮化鋁（AlN）等）、碳化硅、氧化物半導體（如氧化鋅（ZnO）、氧化鎵（Ga2O3）、鈣鈦礦（CaTiO3）等）和金剛石等寬禁帶半導體材料。與前兩代半導體材料相比，第三代半導體材料禁帶寬度大，具有擊穿電場高、熱導率高、電子飽和速率高、抗輻射能力強等優越性質，因此采用第三代半導體材料制備的半導體器件不僅能在更高的溫度下穩定運行，而且在高電壓、高頻率狀態下更為可靠，此外還能以較少的電能消耗，獲得更高的運行能力。

氮化鎵（GaN）材料發展?jié)摿?/span>

氮化鎵是一種寬能隙材料，它能夠提供與碳化硅（SiC）相似的性能優勢，但降低成本的可能性卻更大。業界認為，在未來數年間，氮化鎵功率器件的成本可望壓低到和硅MOSFET、IGBT及整流器同等價格。

氮化鎵電力電子器件具有更高的工作電壓、更高的開關頻率、更低的導通電阻等優勢，并可與成本極低、技術成熟度極高的硅基半導體集成電路工藝相兼容，在新一代高效率、小尺寸的電力轉換與管理系統、電動機車、工業電機等領域具有巨大的發展?jié)摿Α?/span>

由于對高速、高溫和大功率半導體器件需求的不斷增長，使得半導體業重新考慮半導體所用設計和材料。隨著多種更快、更小計算器件的不斷涌現，硅材料已難以維持摩爾定律。由于氮化鎵材料所具有的獨特優勢，如噪聲系數優良、最大電流高、擊穿電壓高、振蕩頻率高等，為多種應用提供了獨特的選擇，如軍事、宇航和國防、汽車領域，以及工業、太陽能、發電和風力等高功率領域。

由于氮化鎵光電半導體在軍事、宇航、國防和消費電子的使用，使得光電半導體成為全球氮化鎵半導體器件市場的主要產品類型，并占據絕對優勢地位。其中功率半導體器件將隨著工業應用對大功率器件需求的增長成為未來增長速度最快的器件。

對于GaN的功率器件發展而言，市場需求牽引力至關重要。從（2020年將支配市場的）電源和PFC（功率因數校正）領域，到UPS（不間斷電源）和馬達驅動，很多應用領域都將從GaN-on-Si功率器件的特性中受益。

市場調查公司Yole Developpement)認為，除了這些應用，2020年以后純電動汽車（EV）和混合動力汽車（HEV）也將開始采用這些新材料和新器件。市場規模方面，2020年GaN器件市場整體規模有可能達到約6億美元。屆時，一塊6英寸晶圓可加工出大約58萬個GaN。按照EV和HEV從2018年或2019年開始采用GaN的設想來看，GaN器件的數量將從2016年開始顯著增加，一直到2020年都將以80％的年均增長率（CAGR）增長。

再隨著5G技術的逐漸成熟，帶給射頻前端(RF Front End)晶片市場商機，未來射頻功率放大器(RF PA)需求將持續成長，其中傳統金屬氧化半導體(Laterally Diffused metal Oxide Semiconductor，LDMOS；LDMOS具備低成本和大功率性能優勢)制程逐步被氮化鎵(Gallium Nitride，GaN)取代，尤其在5G技術下需要支援更多元件、更高頻率，另砷化鎵(GaAs)則相對穩定成長。透過導入新的射頻技術，RF PA將以新的制程技術實現，其中GaN的RF PA將成為輸出功率3W以上的主流制程技術，LDMOS市占率則逐漸降低。

因?yàn)?G技術涵蓋毫米波頻率和大規模MIMO(Multi-Input Multi-Output)天線運用，以實現5G無線整合及架構上的突破，未來如何大規模采用Massive-MIMO及毫米波(mmWave)回程系統將是發展關鍵。由于5G頻率高，因此對于高功率、高性能、高密度的射頻元件需求增加，其中氮化鎵(GaN)符合其條件，即GaN市場更具有潛在商機。

生產方法

GaN是最有前途的寬能隙半導體材料之一.它具有優異的光電子特性及穩定的物理性能,因此引起了各國科研工作者的廣泛興趣,各國爭相研制GaN基藍紫光和紫外波段的光電器件,并取得了令人矚目的結果.關于GaN的研究每年有大量的文獻報道,GaN基發光二極管已經產業化.通過文獻調研發現,在GaN的研究中存在一些重要的基礎工作有待完成.如,GaN陶瓷體的制備,結構相變研究,材料的室溫合成方法等.當前 GaN器件的研究的關鍵問題之一是獲得高質量的GaN薄膜,而影響膜質量的關鍵因素是選擇合適的與GaN晶格匹配和熱膨脹匹配的襯底材料.GaN晶體是公認的最佳材料,但是GaN晶體制備困難,迄今為止,尚未得到足夠尺寸的大單晶材料.GaN陶瓷體的制備有可能替代單晶體作為理想的襯底材料.由于GaN熱穩定性差,燒結時易揮發,到目前為止,尚無合成GaN陶瓷體的報道.閃鋅礦結構立方GaN具有比纖鋅礦結構的GaN更容易進行P型摻雜,發光效率高的特點,因而成為該材料研究的熱點問題之一.雖然己有一些立方相GaN粉末合成和膜制備的報道,但是六方纖鋅礦GaN向立方閃鋅礦的相變研究尚屬空白.研究六方相到立方相的相變規律,有助于相變的認識及立方GaN的合成.降低GaN的合成溫度對該材料的制備有重要的意義。

產品信息
[重量]	1g
[顏色]	灰色
危險性類別
[危險性類別]	非危險化學品
