欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

 氧化亞鐵

中文名稱     氧化亞鐵

中文同名     方鐵礦

英文名稱     ferrous oxide

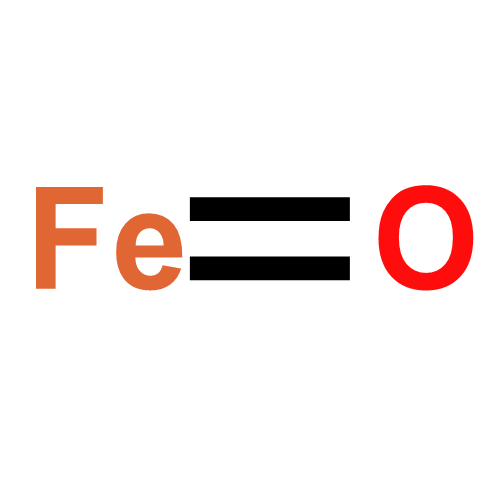

化學式        FeO

分子量        71.8

CAS編號    1345-25-1

質檢信息

質檢項目       指標值

含量,％         ≥90%

灼燒殘渣(以硫酸鹽計)，％ ≤0.02

水溶解試驗 合格

PSA：        17.07000

LOGP：     -0.12130

熔點 88-90 °C

沸點 172 °C (12.7517 mmHg)

密度 1.17

折射率 1.5600 (estimate)

閃點 172°C/13mm

儲存條件  0-6°C

化學特性

.氧化亞鐵其外觀呈黑色粉末，密度：5.7 g/mL at 25ºC(lit.)熔點：1369ºC.氧化亞鐵經常容易與鐵銹混淆，但鐵銹的主要成分為水合氧化鐵。氧化亞鐵屬于非整比化合物，其中鐵和氧元素的比例會發(fā)生變化，范圍從Fe0.84O到Fe0.95O。低于200K時，氧化亞鐵的晶體結構會發(fā)生微小變化，變?yōu)榱夥剑⑶揖哂蟹磋F磁性。不穩(wěn)定，在空氣中加熱時迅速被氧化成四氧化三鐵，溶于鹽酸、稀硫酸生成亞鐵鹽。對空氣敏感。不溶于水和堿，溶于鹽酸、硫酸，微溶于硝酸。

產品用途

1.氧化鐵(II)又稱氧化亞鐵可以被用作色素，在化妝品和刺青墨水中都有應用.氧化亞鐵也應用于瓷器制作中使釉呈綠色。但是這個物質不穩(wěn)定，很容易被氧化成四氧化三鐵。

2.可以被用作色素，在化妝品和刺青墨水中都有應用。氧化亞鐵也應用于瓷器制作中使釉呈綠色。



儲藏措施

1.腐蝕性區(qū)。保持容器密閉。存儲防潮保護。貯存于陰涼，干燥的地方，遠離不相容物質。

急救措施

【食入】攝入不可能。但是，如果攝入，獲得緊急醫(yī)療照顧。

【吸入】如果克服被曝光，將受害人轉移到空氣新鮮處。給予吸氧或人工呼吸。獲得緊急醫(yī)療照顧。迅速采取行動是至關重要的。

【皮膚】立即脫去污染的衣著。徹底清洗皮膚，用溫和的肥皂/水。W /溫水沖洗15分鐘。如果是粘的，首先使用無水清潔。尋求醫(yī)療照顧，如果不良影響或刺激。

【眼睛】眼睛接觸的情況下，立即用清水沖洗20-30分鐘。經常收回眼皮。獲得緊急醫(yī)療照顧。

注意事項

1.氧化反應一步在用5%氫氧化鈉處理濾渣時，溫度應保持在50℃左右，若溫度過低，對硝基苯甲酸鈉會析出而被濾去。

2.酯化反應須在無水條件下進行，如有水進入反應系統(tǒng)中，收率將降低。無水操作的要點是：原料干燥無水；所用儀器、量具干燥無水；反應期間避免水進入反應瓶。



生產方法

制備FeO可以在隔絕空氣條件下加熱草酸亞鐵制得: FeC2O4 → FeO + CO + CO2 加熱后的樣品需要被冷卻以防止歧化反應的發(fā)生。 整比的FeO可以通過加熱Fe0.95O與金屬鐵,在770℃和36kbar壓力條件下生成。 FeO也可以在900℃條件下通過氧化鐵與一氧化碳反應(在還原焰中加熱氧化鐵)得到: Fe2O3 + CO → 2 FeO + CO2 2.稱取16g三氧化二鐵和28g鐵粉(使用前用氫氣在450℃還原1h以除去表面氧化膜)用粉碎機充分混合后,裝入鐵坩堝中,將鐵坩堝放入反應管。為了排除體系內空氣,以50mL/min流速長時間通入氬氣之后,在900℃加熱20h。然后將坩堝降到反應管的冷卻部位冷卻。反應以兩步固相反應表達是適當的。因為(1)式中得到的磁鐵礦呈穩(wěn)定狀態(tài),所以式(2)的反應難以進行,因此鐵粉用量要比化學計算量多得多。生成物的純度低,雜質中含四氧化三鐵和金屬鐵等。 3.稱取50g草酸亞鐵FeC2O4·2H2O于真空中在200℃加熱20h使其充分脫水。將脫水后的試樣(FeC2O4)裝入鐵坩堝中,將鐵坩堝放到反應管中。為了除去體系中的空氣,以50mL/min流速長時間通入氬氣之后,在同一氬氣流中在反應溫度900℃加熱15h。這個熱分解反應產生的氣體是CO∶CO2=1∶1的混合氣體,因此根據熱分解條件,可以是還原反應或者也可能是氧化反應。所以必須盡快地將分解產生的氣體排出。同時必須使氧氣分壓處于低真空或在惰性氣體流通的情況下進行反應。生成物的純度高,經X射線測試,證明得到的是非常近似于FeO的方鐵礦。

產品信息
[顏色]	黑色
[重量]	25g
危險性類別
[危險性類別]	非危險品
