欧美激情一区二区三区在线,免费a级毛视频,老熟女乱子伦,麻豆国产尤物av尤物在线观看,欧美国产一区二区三区激情无套

 氯氧化鉍

中文名稱    氯氧化鉍

中文同名    堿式氯化鉍;一氯氧化鉍

英文名稱    Bismuth oxychloride

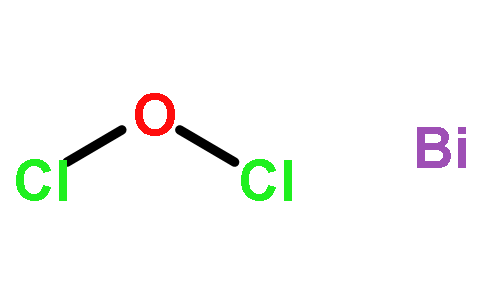

化學(xué)式       BiClO

分子量       260.43

CAS編號(hào)   7787-59-9

質(zhì)檢信息

質(zhì)檢項(xiàng)目 指標(biāo)值

含量，％ ≥99%

灼燒殘?jiān)?以硫酸鹽計(jì))，%  ≤0.01

PSA：17.07000

LOGP：0.57070

蒸氣壓 1.6E-13mmHg at 25°C

折射率 1.638

閃點(diǎn)  294.4°C

熔點(diǎn)  154-157oC

沸點(diǎn)  563.2°C at 760 mmHg

密度  1.51.504 g/cm3

化學(xué)特性

氯氧鉍為銀白色薄片狀結(jié)晶粉末，揉開有銀白色珍珠光澤。比重7.76，不溶于水，可溶于鹽酸、硝酸，加熱700℃就放出三氯化鉍而分解。溶于鹽酸、硝酸，不溶于水、丙酮、酒石酸、氨。

產(chǎn)品用途

1.于珠光釉增白、彩釉調(diào)料、塑料助劑、油漆調(diào)色等

2.氯氧化鉍是一種新型的高檔環(huán)保珠光材料， 無(wú)毒性，低油脂吸收，皮膚附著力強(qiáng)和珠光效果，使它成為化妝品合成中的重要原料（如撲面粉，指甲油，眼影等）。

3.也應(yīng)用于塑料。氯氧化鉍顏料還應(yīng)用于汽車內(nèi)裝飾材料，電子設(shè)

4.體育用品，油墨，服裝飾品附件。大量的氯氧化鉍珠光漿應(yīng)用于涂料（如家具油漆等）中·還用于制造人造珍珠，干電池陰極。

5.用作顏料，制造人造珍珠的原料以及生產(chǎn)干電池陰極。通過精制提純，可得化妝品用氯氧化鉍，用作美容面粉。



儲(chǔ)藏措施

1.儲(chǔ)存于陰涼、通風(fēng)的庫(kù)房。

2.應(yīng)與氧化劑、食用化學(xué)品分開存放，切忌混儲(chǔ)。

3.保持容器密封。

4.遠(yuǎn)離火種、熱源，防止陽(yáng)光直射。

5.庫(kù)房必須安裝避雷設(shè)備。

6.排風(fēng)系統(tǒng)應(yīng)設(shè)有導(dǎo)除靜電的接地裝置。

7.采用防爆型照明、通風(fēng)設(shè)置。

8.禁止使用易產(chǎn)生火花的設(shè)備和工具。

9.儲(chǔ)區(qū)應(yīng)備有泄漏應(yīng)急處理設(shè)備和合適的收容材料。

10.防止粉塵和氣溶膠生成。

急救措施

【食入】攝入不可能。但是，如果攝入，獲得緊急醫(yī)療照顧。

【吸入】如果克服被曝光，將受害人轉(zhuǎn)移到空氣新鮮處。給予吸氧或人工呼吸。獲得緊急醫(yī)療照顧。迅速采取行動(dòng)是至關(guān)重要的。

【皮膚】立即脫去污染的衣著。徹底清洗皮膚，用溫和的肥皂/水。W /溫水沖洗15分鐘。如果是粘的，首先使用無(wú)水清潔。尋求醫(yī)療照顧，如果不良影響或刺激。

【眼睛】眼睛接觸的情況下，立即用清水沖洗20-30分鐘。經(jīng)常收回眼皮。獲得緊急醫(yī)療照顧。

制備方法

一、本發(fā)明公開了一種利用水熱法制備小尺寸氯氧化鉍晶片的方法。本發(fā)明的方法采用將鉍離子在氯離子的參與下水解，形成氯氧化鉍晶核；在密封容器中控制加熱的時(shí)間和溫度，從而形成氯氧化鉍晶片；冷卻、清洗并烘干，得到粉末狀高純度的尺寸可控制的氯氧化鉍晶片。本發(fā)明采用氯化鉍直接水解的原理，反應(yīng)物只有一種，工藝流程簡(jiǎn)便，成本低，并且通過改變加熱的溫度和時(shí)間，可以控制產(chǎn)物的尺寸，從而控制產(chǎn)物性能，是一種具有商業(yè)利用價(jià)值的制備方法；所制備的氯氧化鉍晶片可廣泛應(yīng)用于日化、環(huán)保、塑料、涂料和催化劑等產(chǎn)業(yè)和領(lǐng)域。

1.在室溫下將含鉍離子和含氯離子的物質(zhì)加入水中，并充分?jǐn)嚢?，使鉍離子在氯離子的參與下水解，形成氯氧化鉍晶核；

2.將模板劑加入水解后形成氯氧化鉍晶核的溶液中，充分?jǐn)嚢杈鶆蚝?，轉(zhuǎn)移至密封容器中

3.將密封容器密封后，恒定溫度加熱密封容器，控制加熱的時(shí)間和溫度，從而氯氧化鉍結(jié)晶形成氯氧化鉍晶片；

4.結(jié)晶結(jié)束后停止加熱，冷卻至室溫；

5.收集密封容器中的氯氧化鉍晶片，進(jìn)行清洗去除雜質(zhì)；

6.將清洗干凈的氯氧化鉍晶片烘干，控制溫度，得到粉末狀高純度的微米級(jí)氯氧化秘晶片。其中，在步驟I)中，含鉍離子和含氯離子的物質(zhì)可以采用易溶性三價(jià)鉍鹽和易溶性金屬氯化物，也可以采用氯化鉍，其中，鉍離子和氯離子在水中發(fā)生水解，滿足以下化學(xué)反應(yīng)式:[0023]Bi++Cr+H20 — B1Cl 丨 +2H+鉍離子或者鉍鹽與氯離子的摩爾數(shù)之比在1:0.8?1:1.2之間；以及鉍離子的摩爾數(shù)與水的體積比在lmmol: 16ml?25ml之間。

7.通過采用模板劑，對(duì)晶核的生長(zhǎng)起一個(gè)形狀導(dǎo)向作用，將晶核生長(zhǎng)導(dǎo)向成晶型完整，即有規(guī)則幾何外形的片狀。模板劑可采用聚偏二氟乙烯PVDF、聚乙二醇PEG、聚乙烯吡咯烷酮PVP和檸檬酸中的一種。模板劑的質(zhì)量與水的體積比在在步驟3)中，加熱的溫度在160?220°C之間，加熱的時(shí)間在18?24小時(shí)之間。

在步驟5)中，對(duì)氯氧化鉍晶片進(jìn)行清洗包括將收集到的氯氧化鉍晶片離心至固液分離，倒掉上清液，加入水，超聲振蕩至懸濁液，重復(fù)加水并超聲振蕩的操作2次以上即可將雜質(zhì)去除。干后得到氯氧化鉍的單個(gè)晶片為正方形或八角形薄片，尺寸在5?15微米之間；多個(gè)微米晶片平行層狀或團(tuán)簇狀排列。

二、現(xiàn)有技術(shù)中制備氯氧化鉍的方法主要包括高溫固相法和水熱法。前者主要通過高溫焙燒或者機(jī)械研磨的方法，以含氧鉍鹽為原料，在高溫下與其他原料混合研磨，水洗干燥，獲得氯氧化鉍產(chǎn)物。其制備氯氧化鉍粉體，但是產(chǎn)物顆粒尺寸較大，均勻性比較差，無(wú)法應(yīng)用于電子、能源和環(huán)境領(lǐng)域。最近研究的熱點(diǎn)是水熱法制備氯氧化鉍，但是水熱法制備過程中要使用水熱反應(yīng)釜(高壓)，反應(yīng)高壓，反應(yīng)危險(xiǎn)性高，同時(shí)水熱反應(yīng)溫度一般在150～250℃，反應(yīng)時(shí)間大于10小時(shí)，是一種能耗較高的合成方式。另外，在水熱合成中，往往會(huì)加入表面活性劑，不但提高反應(yīng)成本，而且會(huì)造成環(huán)境污染。目前還有研究報(bào)道了各種水熱法制備微米級(jí)氯氧化鉍的方法，如在混合溶劑中用過氧化氫直接氧化金屬鉍并水熱處理，得到片狀氯氧化鉍；或是在強(qiáng)酸環(huán)境中水熱并引入氯源，制備氯氧化鉍微球的方法。上述方法不僅沒有提高反應(yīng)效率，并且反應(yīng)條件大都采用強(qiáng)酸環(huán)境或者強(qiáng)堿環(huán)境，因此并不是一種環(huán)境友好的制備方法。因此，尋求一種環(huán)境友好的制備方法，能夠在中性、溫和條件下制備氯氧化鉍成為了相關(guān)研究領(lǐng)域的目標(biāo)。

(1)將分析純氧化鉍粉與水混合，其中氧化鉍粉與水的質(zhì)量比為1﹕5～4﹕5，制備成原料料漿，向原料料漿中加入超硬磨料顆粒作為研磨介質(zhì)進(jìn)行研磨，過濾并干燥得到粒徑為10～500nm的氧化鉍粉Bi2O3；

(2)氧化鉍粉Bi2O3加入到NaCl溶液中，其中一定粒徑氧化鉍粉與氯化鈉溶液的質(zhì)量比例1﹕10～1﹕50，室溫下攪拌0.5～12h，反應(yīng)得到沉淀物；

(3)將反應(yīng)后得到的沉淀物，首先加入一定濃度的氯化銨溶液超聲振蕩，將雜質(zhì)去除；然后用去離子水和無(wú)水乙醇清洗，干燥，得到氯氧化鉍光催化劑。所述氯化鈉溶液的濃度為0.005～5mol/L。所述氯化銨的濃度為0.1～2mol/L。

步驟(1)所述的在真空干燥箱中下真空干燥，干燥溫度為60℃～80℃，干燥時(shí)間為5～12h

步驟(3)所述的在真空干燥箱中下真空干燥，干燥溫度為80℃～100℃，干燥時(shí)間為8～14h。

合成方法

1.將三氧化二鉍3g溶于300mL的稀鹽酸(相對(duì)密度1.05)中，加熱使之沸騰。如果往其中加入2.5L的沸水，生成無(wú)色的沉淀。再次加熱使已生成的一氯氧化鉍溶解，然后將此溶液冷卻，即可析出一氯氧化鉍的無(wú)色結(jié)晶。吸濾分離結(jié)晶，開始用含鹽酸的水洗滌，然后用水洗凈，在130℃下干燥。除上法外，使三氯化鉍的鹽酸水溶液水解，也可制得一氯氧化鉍。

2.將3g三氧化二鉍溶于50mL氫溴酸(相對(duì)密度1.38)中，加熱至沸騰。用1.5～1.6L沸水稀釋，煮沸直到起初生成的沉淀溶解。用冰冷卻后BiOBr析出。先用稀的氫溴酸洗滌，然后用水洗滌。

3.將BiI3與KOH稀溶液一起搖蕩即析出BiOI。將它抽濾，洗滌并干燥。

4.將20g硝酸鉍溶于30g冰醋酸中，在攪拌下將它倒入含7gKI和10g冰醋酸鈉的400mL水的冷溶液中。當(dāng)沉淀變成磚紅色時(shí)，將沉淀濾出、洗滌，并干燥。

5.將0.25g三氧化二鉍溶于40mL氫碘酸(相對(duì)密度1.2)中，用6L水稀釋。在水浴上加熱，BiOI隨即結(jié)晶析出。

概述

氯氧化鉍又名氧氯化鉍，分子式為BiOCl，氯氧化鉍為堿性鉍鹽，正方晶系銀白色薄片狀發(fā)亮結(jié)晶粉末，具有銀白色珍珠光澤；溶于鹽酸和硝酸，不溶于水、丙酮、酒石酸和氨。應(yīng)用廣泛，第一，BiOCl是一種新型的高檔環(huán)保珠光材料，無(wú)毒性，并且BiOCl本身具有吸收紫外光的功能，使它在化妝品中成為重要的添加原料。同樣的，BiOCl也廣泛用于珠光顏料當(dāng)中。其次，BiOCl作為一種新興的光催化劑，其獨(dú)特的層狀結(jié)構(gòu)促進(jìn)光生電子空穴對(duì)的分離和穩(wěn)定存在，使其具有光催化降解有機(jī)污染物的能力，成為光催化領(lǐng)域的研究熱點(diǎn)。在涂料、塑料、化妝品、皮革、印刷、陶瓷等產(chǎn)業(yè)中表現(xiàn)出巨大的潛力。

注意事項(xiàng)

1.長(zhǎng)期用含鉍化合物的藥品，對(duì)神經(jīng)系統(tǒng)有副作用。

產(chǎn)品信息
[顏色]	白色
[重量]	250g
危險(xiǎn)性類別
[危險(xiǎn)性類別]	非危險(xiǎn)品
