二甲苯異構化
一、二甲苯異構化

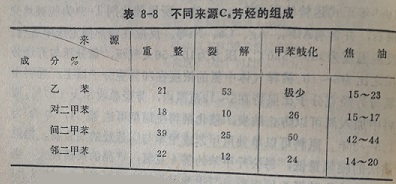

雖然C8芳烴的組成隨著來源不同而不同,但對二甲苯的含量一般為15~25%,而目前尚無重要用途的間二甲苯卻差不多占50% (表8-8)。因此現在工業上為了擴大
對二甲苯的來源,一般將間二甲苯有時和
鄰二甲苯一起在催化劑上進行異構化反應來增產對二甲苯。
(1)二甲苯異構化反應

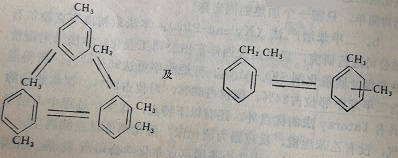

二甲苯異構化反應為可逆反應。主反應式如下:
除主反應外尚有歧化、裂解等副反應:

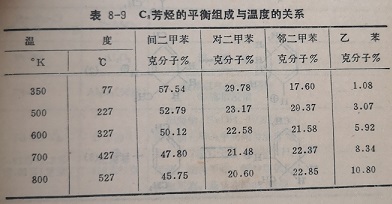

C8芳烴的相互轉化是一個平衡反應。各異構體的平衡組成與溫度的關系列于表8-9,平衡常數與溫度的關系繪于圖8-4,可以看出,對二甲苯和間二甲苯的平衡含量都隨溫度的升高而降低,其中對二甲苯的含量相對地降低的更多。鄰二甲苯和乙苯則相反,其平衡含量都隨溫度的升高而增加。因此可見低溫異構化對生產對二甲苯有利。
在熱力學上壓力對異構化反應沒有明顯影響。但是由于在反應過程中催化劑表面上的結炭,所以工業上通常采取臨氫加壓異構化以保持催化劑的活性。
關于

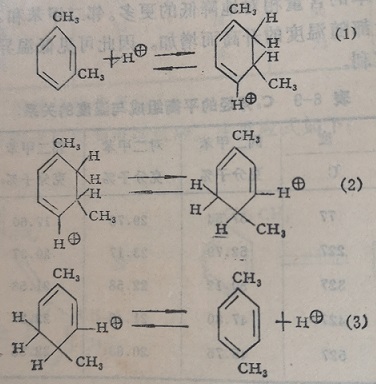

二甲苯異構化反應,一般認為是按鎂離子機理進行的。在異構化過程中,二甲苯分子首先在催化劑的酸性中心上吸附,與質子作用見(1)式;接著被吸附的分子進行異構化反應,見(2)式,最后異構化了的分子從表面上脫附,質子仍留在催化劑表面上,見(3)式。
至于

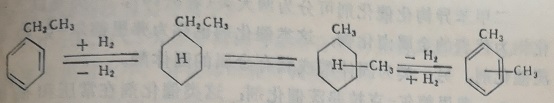

乙苯轉化為二甲苯,可能經過中間加氫的階段;
由此可見,二甲苯異構化催化劑必須具有酸性,而用于加工乙苯的催化劑應含有加氫組份,如Pt,Pa等金屬。
（2)異構化催化劑

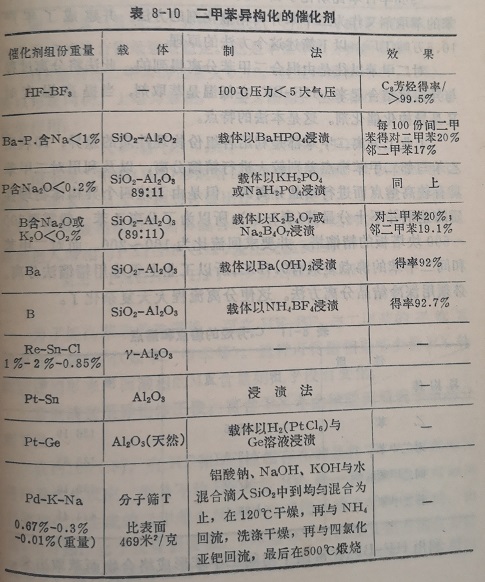

二甲苯異構化催化劑可分為兩大類(表8-10),一類是以三集化鋁為代表的金屬鹵化物,這類催化劑也稱為弗里德爾一克拉常茨催化劑。另一類為固體酸或載有金屬的固體酸。
a.韓里德爾克拉弗茨催化劑:這類催化劑在常壓和低復下具有較高的活性。但是由于歧化反應使其選擇性降低,以致長期沒有在工業上應用。.
1988年日本瓦斯化學公司發展了用HF-BF,既作為間二甲苯的萃取劑又作為二甲苯異構化催化劑的方法。并建成了年產10.5萬噸工廠。以下簡述這個方法的原理。
對二甲苯以往是由混合二甲苯分離得到的,此法將分離過程與異構化結合起來。HF-BF,在低溫是萃取劑,當提高溫度時又是異構化催化劑。這是本法的特點。

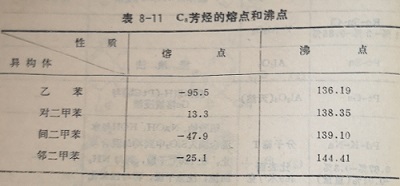

工業上分離二甲苯都是利用各組份物理性質的差異,即利用乙苯與鄰二甲苯沸點差別較大進行精餾分離,以及利用對二甲苯具有較高熔點而進行結晶分離的。但是由于這四個異構體物理性質的差別并不十分顯著(表8-11),所以為了分離乙苯一般需要300~500塊塔板的精餾塔。并要求回流比為100~200。而對二甲苯和間二甲苯的沸點差只有0.75℃,所以工業上很難用精餾法分離。必須用深冷結晶分離方法。這使分離流程大大復雜化了。
利用HF-BF,在常溫下與間二甲苯形成絡合物而苯取出來,
將溫度提高到約100℃時間二甲苯即進行異構化反應。不含間二甲苯的萃余物就容易分離了
HF-BF3與Ca芳燒異構體形成絡合物的強弱,決定于異構體堿度的相對大小,異構體的相對堿度如下:
| 異構體 |
乙苯 對二甲苯 鄰二甲苯 間二甲苯 |
| 相對堿度 |
0.14 1 2 20 |
間二甲苯與其他三個異構體相比,它的相對堿度大的多,因此它形成的絡合物最強最穩定。這是本法萃取分離的基礎。
HF溶液比二甲苯的比重大0.13,且互溶度很小(<1%),所以形成兩相。上層為烴相,下層為酸相。在酸相里發生如下的化學作用:
X+HF（L）+BF3→HFBF4（HF）
由于間二甲苯(MX)形成絡合物的能力最強,所以在酸相溶解的二甲苯中MX的相對含量比烴相中高很多。為了進一步提純MX,可將酸相連續與新鮮混合二甲苯接觸。這時烴相的MX不斷的進入酸相與PXHBF4(HF)發生交換反應:
MX+PXHBF4(HF)→MXHFBF4（HF）+PX（對二甲苯)
為了提高萃取的選擇性,可在HF-BF,與二甲苯的平衡系統中加入稀釋劑(如苯、甲苯等)。這樣可將酸相里的少量PX轉移到烴相里來。而酸相的MX含量則幾乎沒有變化。
萃取液送至異構體工段。富含PX萃余液送到精餾和結晶分離工段。
在約100℃時,有HF和BF,液相存在的條件下,二甲苯即可進行異構化反應。但是不論HF還是BF,缺一種都不能很好地進行異構化。生成的二甲苯在反應溫度下接近熱力學平衡組成。由數8-9可知,由于反應溫度低, PX與OX之比較其他異構化方法高得多。因?yàn)槠渌椒ㄍǔ５漠悩?gòu)化溫度為400~500℃。也可以用相同的方法將OX異構化為PX和MX,這時鄰二甲苯(OX)經過MX,然后變?yōu)镻X,異構化平衡反應如下:
C8芳烴得率可達99.5%。
b.固體酸催化劑: 固體酸異構化催化劑有硅鋁裂化催化劑,載有金屬或非貴金屬催化劑。
硅酸鋁裂化催化劑的異構化溫度為480~530℃,常壓不臨氫,C8芳烴得率為94~97%。再生周期為20~100小時。壽命約一年。不能加工含乙苯的原料。日本丸善公司的XIS法就是采用這種催化劑的代表。
載有鉑或鈀的γ-A12O3或Si02-A12O3是常用的貴金屬催化劑。這種催化劑與重整雙功能催化劑相似。通常異構化溫度為400~550℃,壓力為14~35公斤/厘米2(表),臨氫操作,再生周期為6~8個月,催化劑的壽命可達數年。美國恩基哈德公司(Octatining法) 、環球油品公司(Isomar法)和日本東洋人造絲公司(Isolene 1法)都是采用這類催化劑。這種催化劑可處理含乙苯的原料。
非貴金屬催化劑的金屬組份可以是周期表中第ⅧB族的鉻、鉬、鎢,第VB族的錳或1族的鐵、鈷、鎳?？梢杂梢环N或多種組成。載體可用硅酸鋁合成沸石。催化劑的非金屬含量一般比貴金屬含量高。例如對于Mo： 3~10%, W： 8~19%, Ni： 6%。這類催化劑的操作條件為溫度377~455c,壓力14~35公斤/厘米。芳烴收率為96～98%。美國埃索研究和工程公司采用臨氫異構化,英國帝國化學公司采用不臨氫異構化。
