亨格爾法制對苯二甲酸

三水錳礦 / 2021-08-10

亨格爾法制對苯二甲酸

由萘或鄰二甲苯在釩催化劑上用空氣氧化得到的苯酐,用氫氧化鉀中和生成二甲鹽。后者在鎘或鋅催化劑上轉位生成對苯二甲酸二鉀,再經酸析后即得TPA。此法1952年發明,稱為第一亨格爾法。

由甲苯在鈷催化劑存在下用空氣氧化可得苯甲酸。苯甲酸鉀鹽在鎘或鋅催化劑上可歧化生成對苯二甲酸二鉀鹽,由此也可以制得TPA,此法稱為第二亨格爾法。

這兩種方法在化學反應上具有相似的規律。

1.第一亭格爾法制TPA

將反應原料鄰苯二甲酸二鉀鹽與催化劑混合后的粉狀物(或成型為粒狀)送入反應器,通CO2,加壓升溫至340℃左右時,混合物部分熔融。由于反應熱的作用溫度迅速上升。反應后為黑色固體。用水溶解,酸化后而得TPA,化學反應如下:

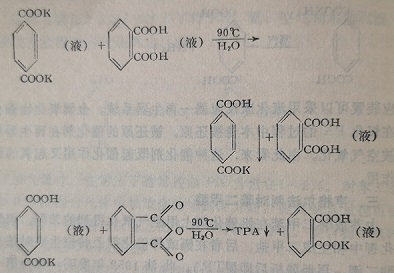

鉀的回收問題是本法的關鍵之一。通常利用苯酐與對苯二甲酸二鉀作用,這樣一方而達到鉀的回收循環利用,另一方面制得TPA,如:

如果生產高純度TPA,可將對苯二甲酸二鉀的水溶液用催化加氫或氧化法精制。

轉位用催化劑常以碳酸鹽或氧化物的形成加入。將反應物與催化劑混合均勻進行固相催化反應。在反應溫度下碳酸鹽大部分分解成氧化物和CO2,CO,參與苯羧酸鹽和羧基的交換。因此反應都在充CO2加壓下進行。

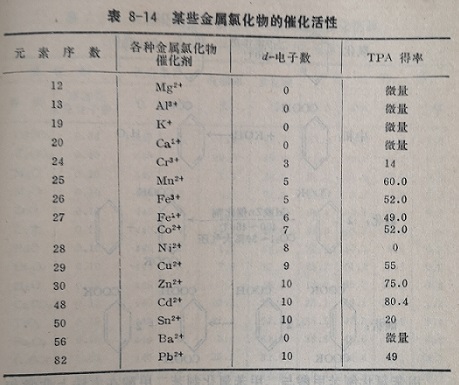

文獻報道,在430℃, 30個CO2初壓,催化劑含量為0.5%克分子,反應時間為1小時條件下,對各種金屬氯化物對鄰苯二甲酸二鉀轉位的催化劑活性進行了研究。結果列于表8-14。

由表可以看出,金屬元素在周期表中的位置與鄰苯二甲酸二鉀轉位活性間有明顯的關系。堿金屬和堿土金屬的活性非常低,而過渡金屬的活性最高。特別是具有10個d-電子的金屬離子,如Ca2+、 Zn2+、Pb2+和Cu2+鹽的活性很高,尤其是Ca2+和Zn2+。周期表中第4周期中的過渡元素金屬鹽的催化活性隨著原子量的增加而升高。在同族中陽離子價高的金屬鹽活性高,鎳鹽例外,它的活性極低。

上述催化性質的差異是由金屬離子的結構決定的。鄰苯二甲酸二鉀與金屬離子形成絡合物的難易和性質,可能是決定催化性質的關鍵。從這點出發,堿金屬和堿土金屬形成絡合物的能力小,催化活性也低。而過渡金屬形成絡合物的能力強,他化活性也高。然而形成絡合物的能力在這里與催化活性不見得成正比關系。同一周期或同族金屬,原子序數大的金屬鹽活性高。由此看來,金屬陽離子的外層電子結構和寓子半徑的大小等是轉位值化活性的決定性因素。此外能形成正四面休給合物的鎘鹽和鋅鹽記性最大。而通常形成平面正方形和正八面體絡合物的鎳鹽活性相低。也許形成不穩定絡合物的形式也是轉位催化活性的決定性E素之一。

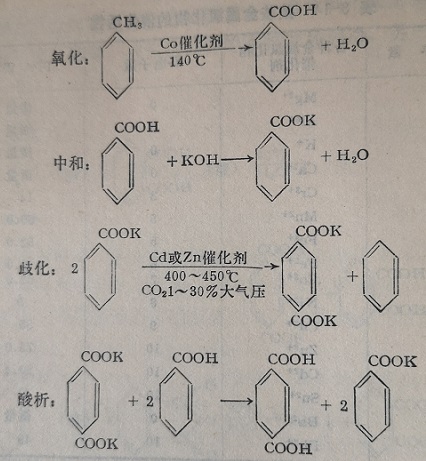

2.第二亨格爾法制TPA,本法的化學反應如下：

甲苯氧化制苯甲酸與二甲苯氧化制苯二甲酸在方法上非常相似。但是前者要容易得多。甲苯和約0.2% (重量)的醋酸鉆混合后從上部送入氧化反應器,空氣則由底部送入,在140~160℃下進行氧化反應,反應壓力應不低于維持反應物為液相所要的壓力。

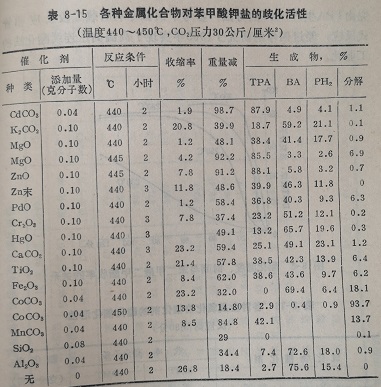

苯甲酸鉀鹽的歧化反應與鄰架二甲酸二鉀的異構化反應可能具有某種相似的機理。對異構化有效的催化劑也是歧化有效的催化劑。各種金屬催化劑的催化活性列于表8-15,其中碳酸鎘和氧化鋅較好。但由于用氧化鋅時收縮率大,反應時物料容易結塊,故碳酸鎘更好些。

在岐化反應中,為了提高催化劑的效能,減小分壓,使反應條件溫和,常加入鹵化鉀為助催化劑。鹵化鉀中以氯化鉀的效果為最好。

由于目前大力發展二甲苯異構化和甲苯歧化法來增產對二甲苯,以及亨格爾法存在一些缺點,主要的是固相加壓連續反應工藝上有困難。所以目前看不到有多大的發展。

一、由對苯二甲酸制苯二甲酸二甲酯

由粗TPA與甲醇合成DMT,然后進行精制的路線,目前在滌綸生產中仍占重要的地位。關于酯化的方法,特別是催化劑,各國都進行了研究。

TPA與甲醇的酯化反應從化學反應形式來看,與以氫離子催化的典型的酶酯反應并無區別。因此各種酸類對酯化反應都是有效的。硫酸甲酯化法最早出現。由于硫酸催化劑腐蝕設備嚴重,后來又研究出了性能良好的氧化物和鹽類催化劑。

1.催化劑

以下是日本三菱化成公司的研究結果。該公司1961年開始研究由TPA生產DMT的方法,參考了西德專利所載二段反應和管式反應,經過四年的研究于1965年實現了高溫高壓連續酯化法白工業化。

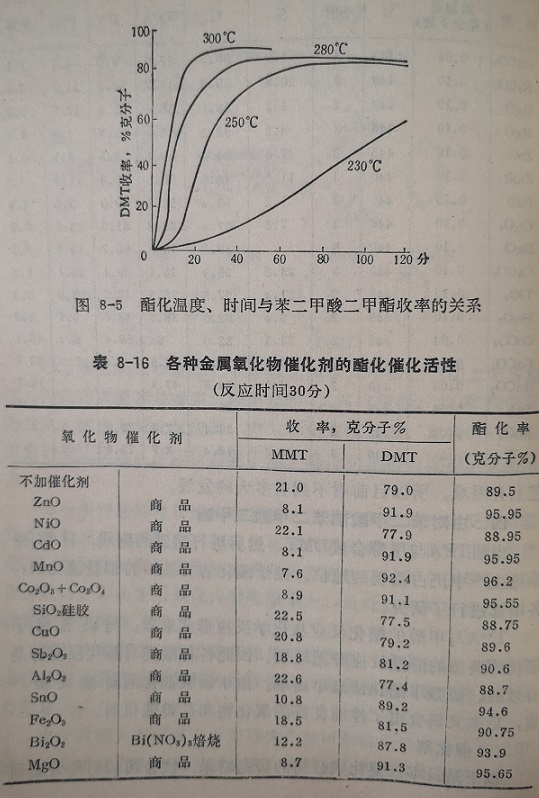

為了對比,進行了不加催化劑的實驗。圖8-5表示酯化溫度時間與DMT收率的關系。由圖可知,酯化溫度愈高反應速度愈大。酯化時間愈長, DMT的收率愈高。

各種金屬氧化物催化劑與酯化率和收率的關系列于表8-16其中DMT收率大于90%的催化劑有ZnO,Cd0, MnO, Co203+,Co304和MgO。

各種金屬鹽類催化劑的酯化率和收率列于表8-17,實驗發現,用醋酸鈷為催化劑時酯化率在15分鐘時最高, DMT收率最高。采用氧化鋅時也能得到較高的酯化率和收率(表8-18)。

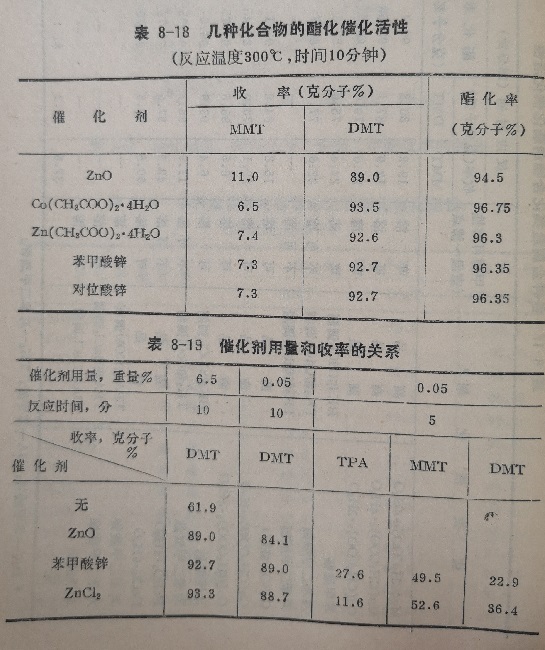

考慮到氧化鋅便宜,工業生產時采用氧化鋅為催化劑。醋酸鈷和幾種鋅鹽的酯化催化活性比較列于表8-18。

催化劑的含量對酯化反應的影響列于表8-19,當催化劑含量為TPA的0.5%左右時,反應即可得到較好的收率。

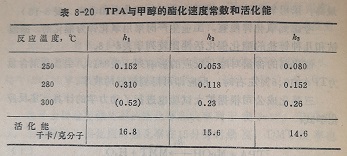

三菱化成公司根據擴大試驗也進行了動力學的計算。主反應化學式:

TPA+MeOH→MMT+H2O (1)

MMT+MeOH≒DMT+H2O (2)

2MMT≒DMT+TPA （3)

反應速度方程式如下:

-dC1/dt=k1CCm

-dC2/dt=k1CCm-k2CCm+k3CCm

式中 C1-TPA;

C2-MMTS;

C3-DMIB;

Cm-MEOH;

Cn-H2O的濃度;

k-反應速度常數，升克分子/分。

2.對苯二甲酸甲酯化的工藝

甲酯化反應：

甲酯化的目的主要為了精制。因此甲酯化操作和精制聯在起。以下簡述三種方法。

(1)硫酸甲酯化重結晶法

粗TPA與甲醇按一定比例混合后送到酯化反應器。加入硫酸催化劑進行酯化反應。反應液經離心分離。母液去回收甲醇塔。

離心干料加入甲醇后打漿,進行第二次離心分離。共洗三次。最后將離心干料溶解,除去高沸點物。

此法為最早的ICI工藝,日本東麗等公司也采用過。由于碗酸的嚴重腐蝕?，F(xiàn)在此法已經被淘汰。

(2)加壓酯化一氧化精制法(三菱化成法)

粗TPA、甲醇和催化劑按一定比例混合后送到酯化反應器。酯化條件為280℃, 150公斤/厘米。反應一定時間后酯化反應即達平衡。這時約有90%的TPA酯化為DMT。經過酯化的物料再送到中壓酯化器,進行補充酯化。中壓酯化器分上下兩段,上段為精餾段,下段為酯化段。從酯化器下部通入甲醇蒸氣,在溫度為250℃,壓力為12公斤/厘米的條件下補充酯化。使DMT增至98-~99%,反應生成的水和過量甲醇從精餾段頂部蒸出。

粗DMT送入氧化精制反應釜,以醋酸鉆為催化劑,并從釜底送入含適量氮?dú)獾目諝?進行氧化處理。氧化雜質的反應是在常壓下, 220℃時進行的。氧化處理的目的是將粗DMT中含有的對甲醛苯甲敢甲酯在催化劑存在下氧化為對苯二甲酸單甲酯,從而在進一步的蒸餾中除去。進入反應器的空氣充氮, 目的是防止爆炸。一般控制氧和氮的克分子比為1:2.5,氧化處理后的DMT,先蒸出輕館份雜質,后蒸出重僧份雜質,即得精DMT.

(3)加壓酯化-蒸餾精制法

東麗公司采用加壓酯化-燕餾精制法,與前法的不同點主要是以蒸餾精制代替氧化精制。將粗TPA、甲醇和催化劑按一定比例混合后送入酯化反應器,在270℃,120公斤/厘米?下進行酯化反應,轉化率可達85%。酯化物從塔底經過減壓閥和熱交換器保持250℃送到復反應器。從復反應器下部送入甲靜,頂部蒸出甲醇,在復反應器底部出來的酯化物轉化率達99%。然后送至殘?jiān)舫鏊?塔內溫度控制在230℃,塔頂壓力控制在60毫米汞柱。從殘?jiān)斦舫龅腄MT,經低沸點和高沸點蒸餾塔,即得精DMT。

二、縮聚

根據原料路線不同,有三種縮聚方法; DMT的酯交換和縮聚, TPA與乙二醇直接酯化和縮聚,以及TPA與環氧乙烷直接酯化和縮聚。

業當

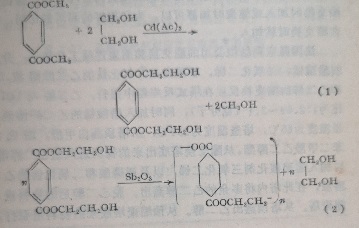

1. DMT的酯交換和縮聚酯交換和縮聚的化學反應如下:

反應(1)由對苯二甲酸二甲酯與乙二醉反應生成對柴二師

酸二乙酯,所以也稱為酯交換反應。

對酯交換反應和縮聚反應有效的催化劑很多,大致可分如下幾類：

(1)各種純金屬；

(2)氯化硼、氟化酞、氯化鋼、氯化銷,(3) Ca, Ca, Zn, Mo, Mg, Sb, Pb, Ia等的脂族酸鹽,或芳族幾酸鹽；

(4) Mg, Zn, Ia, Mn,Pb等的無機鹽,(5) Ca. Na, Zn等的鋁酸鹽;

(6) Mg， Zn, La, Ce, Pb, Sb, Ge等的金屬氧化物;

(7)有機金屬化合物,如結構為SbAIR,X,, SbAIR,X等。式中R為2至5個碳的烷基, X為鹵族元素,如氯和淇。

上述催化劑(1) ~(6)一般都是在酯交換反應或者縮聚反應某一方面具有催化作用。例如酯交換反應用醋酸錳或醋酸鋸催化,縮聚反應用三氧化二錦催化。工業生產上可以分段加入,也可以一開始就合并加入。

有機金屬催化劑對酯交換反應和縮聚反應都具有很高的催化活性。這種催化劑的用量通常為DMT的0.01~0.1%。催化劑在酯交換時加入或縮聚時加都可以。為了更好的利用催化劑,最好在酯交換時就加入。

法國隆寶利紡織公司的酯交換和縮聚連續工藝如下:分別配制醋酸錳,三氧化二悌,亞磷酸和二氧化鈦的乙二醇溶液。DMT和乙二醇的酯交換反應在塔式反應器中進行。乙二醇與DMT之比為1:2.09~2.1 (克分子),同時加入醋酸錳的乙二醇溶液。塔頂溫度為65℃,塔釜溫度為230℃,從塔頂蒸出甲醇,塔底得對苯二甲酸乙二醇酯。從酯交換塔底出來的物料進入脫乙二醇塔,同時加入縮聚催化劑三氧化二餅,以及亞磷酸和二氧化鈦的乙二醇溶液,在此塔內將多余的乙二醇蒸出。脫乙二醇后的物料進入預縮聚塔。從塔頂蒸出乙二醇。從預縮聚塔底來的物料用泵打入縮聚益,根據粘度要求調節真空度。從縮聚釜來的物料用泵打到后縮聚釜,釜內真空度更高。

日本東麗公司的連續縮聚工藝包括酯交換和縮聚兩部分:酯交換在塔式反應器中進行,DMT和乙二醇由交換反應塔的上部送入,催化劑1和催化劑2由塔的底部送入,催化劑3則由上部送入。交換反應溫度溝190℃,壓力為常壓。塔頂蒸出甲醇,然后蒸出過量的乙二醇。塔底出來的聚合單體對二甲酸乙二醇酯(BHET)在230℃, 25毫米汞柱下進一步脫乙二醇。然后進入預聚合釜,條件為270℃, 15毫米汞柱壓力,最后送到聚合釜,在280℃,2毫米汞柱下達到聚合粘度要求,即得產品。

2. TPA與乙二醇(EG)直接合成BHET

在化學結構上滌綸的生產并不需要甲醇。甲醇的介入純粹是技術上的原因。例如, TPA精制困難,因?yàn)門PA與EG的混合物是一種漿狀物,在一般情況下反應速度緩慢。然而一旦這些技術問題解決后,工業上采用直接法合成滌綸就是技術發展的必然結果。

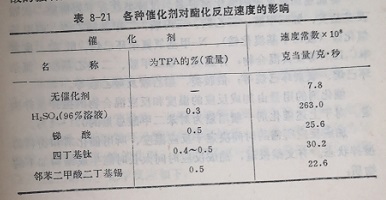

TPA與EG的酯化反應是典型的二元酸和二元醇的酯化反應。在化學上與氫離子催化的一般醇酸酯化反應沒有區別。在酯化反應中,反應速度與氫離子的濃度成正比,而氫離子濃度又決定于酸的強弱,所以催化劑的效能直接與其酸性有關。表8-21列出了幾種物質對酯化反應速度的影響。由表可以看出,硫酸的催化活性非常高。但是這種強酸在實際使用上有困難,因?yàn)閺?qiáng)酸都是乙二醇脫水的催化劑。由于TPA與EG的酯化反應速度,不僅與來用的醋化催化劑有關,而且也與進一步縮聚的佛化劑有關。所以采用如酸, Sb (OAc)2、 Co(OAc), Zn(OAc)、 CoCl,和金屬有機化合物更有利。

3. TPA與環氧乙烷(EO)直接合成BHET

由TPA與EG直接合成BHET時要脫水,而乙二醇是由環氧乙烷水合(加水)得來的,因此用環氧乙烷代替乙二醇就可以省去環氧乙烷的水合工序。直接酯化反應式為:

不像TPA與EG的酯化反應,這個加成反應是不可逆的,這又是一個有利的因素。

但是這個反應也存在不利的因素,如TPA沒有確定的熔點,它在300℃升華。而EO的沸點只有10.7℃,因此反應需要在加壓下進行。

能加速加成反應的催化劑很多。僅胺類就有下列物質:叔胺及其鹽類,如三甲胺、三乙胺、三丙胺、二甲基羥乙胺、四甲基氯化銨(或四甲基溴化銨),N-甲基氧氮雜環己烷、吡啶、皮考啉CH,N等及其混合物;仲胺類,如二甲胺、二羥乙基胺,氮雜環已烷、氧雜環已烷等;伯胺類,如乙胺及羥乙胺等。

催化劑的用量由加成反應的溫度和反應混合物的攪拌條件決定。對于上述催化劑一般用量為對苯二甲酸總量的0.1~1%。

加成反應所需的時間決定于反應溫度、所用催化劑和物料的攪拌狀態。有文獻報道,加成反應時間太長時能生成結構如下的物質:
