       稀醋酸回收工序    工藝流程見圖3－4。
       從各工序回收來的醋酸水溶液，利用醋酸和水在醋酸乙酯中的溶解度不同，利用醋酸乙酯為萃取劑進行萃取分離，因相對密度不同分為兩層，上層為酯酸，下層為酯水。再利用醋酸乙酯和水共沸的特點，通過共沸精餾將酯酸分離為醋酸和共沸物，共沸物為酯和水。醋酸乙酯循環利用，回收的醋酸供裂化使用。
       桶裝的醋酸乙酯（質量分?jǐn)?shù)97％以上），用醋酸乙酯泵打入醋酸乙酯貯槽貯存，供連續萃取及酯酸蒸餾塔強制回流用。

       由稀醋酸出料槽和洗滌液循環泵（P23，見圖3－2）來的稀醋酸進入稀醋酸罐，計量放入酯水或2B水，酯水由酯水貯罐（V42）由罐頂酯水閥直接放入，2B水由罐上工業水閥直接加入，后由稀醋酸攪拌泵循環攪拌一小時，配成26％±2％（質量分?jǐn)?shù)，下同）的稀醋酸，供萃取和尾氣洗滌用。將配好的稀醋酸由稀醋酸貯罐用稀醋酸泵連續加入萃取塔（T41）頂部。
       醋酸乙酯則由醋酸乙酯貯槽中部用醋酸乙酯泵經調節與稀醋酸以3．5：1（體積比）的比例送入萃取塔（T41）底部，在萃取塔（T41）中醋酸乙酯與稀醋酸逆向接觸后，萃取后分成兩層，上層是酯酸層，密度0．95g／cm³，含醋酸5％～9％、水7％～9％和醋酸乙酯85％～88％，從塔上部流出連續進入共沸蒸餾塔（T42）。下層是酯水層，密度為1．0g／cm³，其醋酸乙酯含量在8％以下，醋酸在0．5％以下，其余均為水，從萃取塔（T41）底部流出進入酯水貯槽。

       萃取塔（T41）稀醋酸進料量、醋酸乙酯進料量控制在一定范圍內，塔頂溫度控制在20～35℃，塔底溫度控制在20～35℃。
       從萃取塔（T41）上部連續來的酯酸進入共沸蒸餾塔（T42）中部29塊塔板（或31、33、35塊塔板，根據條件而定），經傳熱、傳質交換后，醋酸乙酯和水形成低沸點共沸物，其沸點為70．4℃，由共沸蒸餾塔（T42）頂蒸出，塔頂溫度控制在69～74℃。進入共沸塔塔頭冷凝器（E42）冷卻后液相回流，如回流量小可直接加醋酸乙酯進行強制回流。氣相進人冷凝器（E44）用循環水冷凝后進入冷卻器（E45）。冷卻器（E45）用－15℃冷凍鹽水冷卻后出口溫度控制在20～25℃，冷凝液進入分層器（V41）。不凝氣體經冷卻器（E45）頂部去尾氣洗滌塔洗滌后放空。進入分層器（V41）的冷凝液分層后，上層為醋酸乙酯，其醋酸乙酯含量為88％～92％，水在8％～10％，醋酸在0．3％以下，密度為0．9g／cm³。由分層器上部溢流至醋酸乙酯貯槽，供循環使用，下層為酯水，含醋酸乙酯8％（質量分?jǐn)?shù)）以下，密度為1．0g／cm³，流入酯水貯槽。
       共沸蒸餾塔（T42）第8塊板溫度控制在105～125℃，塔底溫度控制在118～140℃，控制塔頂乙酯回流量；冷卻器（E45）出口溫度控制在45℃以下，分層器（V41）酯水分層界面1／4～1／3。
       在共沸蒸餾過程中，被濃縮了的醋酸從共沸蒸餾塔（T42）底部氣相采出，經醋酸冷凝冷卻器（E43）冷凝冷卻后濃度控制在89％以上，溫度控制在20℃以上（或液相采出）連續送入冰醋酸貯槽（V16，見圖3－1）；高沸物積存于再沸器（E41）內，定期用真空抽入醋酸渣貯槽（V51，見圖3－5）中。
       再沸器（E41）每5天排殘液一次，塔釜壓力控制在65kPa；控制醋酸冷凝冷卻器（E43）醋酸采出量。
       開車時（第一次）加入再沸器（E41）的冰醋酸來自貯槽（V16，見圖3－1）用冰醋酸泵（P13，見圖3－1）直接加入，打至共沸蒸餾塔（T42）液面計的2／3處為止。
       用酯水泵將酯水貯槽的酯水打入酯水貯罐（V42），由供配料崗位配酸時使用，多余的酯水將經過溢流管溢流到酯水貯槽。其余酯水通過酯水換熱器（E46）預熱后加入酯水蒸餾塔（T43）頂部進行酯水蒸餾。酯水共沸物自酯水蒸餾塔（T43）頂部蒸出，進入酯水蒸餾塔塔頭冷凝器（E47），液相回流，氣相進入酯水冷凝冷卻器（E48），冷凝冷卻后的液體流入分層器（V41），不凝氣體從酯水蒸餾塔塔頭冷凝器（E47）頂部送至洗滌塔底部經洗滌后放空。
       在酯水蒸餾塔（T43）底部直接通入0．06～0．09MPa蒸汽加熱，把醋酸乙酯從水中蒸出，塔底排出的酸性廢水進入酯水換熱器（E46）換熱后排入酸性下水，當廢水醋酸濃度達0．5％以上時，應放入稀醋酸貯罐中配稀醋酸用。
       控制酯水蒸餾塔（T43）進酯水量，塔頂溫度控制在65～85℃，塔底溫度控制在101～120℃，塔底廢水含醋酸乙酯≤0．1％。

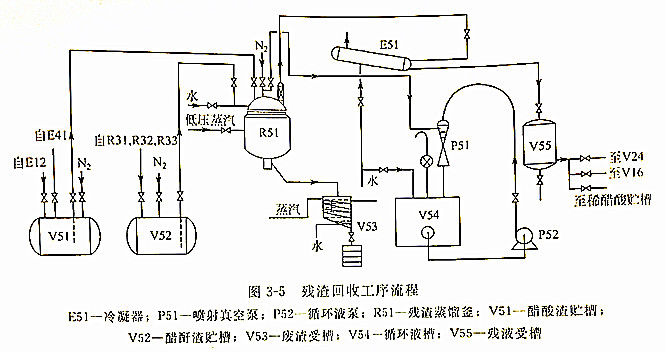

       殘渣回收工序    工藝流程見圖3－5。

       醋酸殘渣和醋酐殘渣用真空分別由醋酸渣貯槽（V51）、醋酐渣貯槽（V52）吸入殘渣蒸餾釜（R51）中，真空度達不到吸入能力時，可控制殘渣貯槽上氮氣將其加壓到0．08～0．1MPa（表壓），將殘渣壓入殘渣蒸餾釜中，釜內不斷攪拌，蒸出的氣體經冷凝器（E51）冷凝冷卻后進入殘液受槽（V55），分析其質量濃度后醋酐放入粗醋酐貯罐（V24，見圖3－2）中；當醋酸質量濃度大于70％的放入冰醋酸貯槽（V16，見圖3－1）、質量濃度小于70％的放入稀醋酸貯槽中。殘渣蒸餾釜內剩余的殘渣如果是酸渣，則直接加水放入廢渣受槽（V53）中；如果是酐渣，則應加水繼續蒸稀醋酸。在往殘渣蒸餾釜內加水時一定要注意安全，保持釜內真空度緩慢下降，使加水過程中釜內始終呈負壓狀態，加水時要慢慢加入，完成整個過程約40min。此過程結束后釜內廢渣加水放至廢渣受槽（V53）中，在冬季用蒸汽蛇管保溫為40～50℃。
       殘渣蒸餾系統的真空度由水流噴射真空泵（P51）提供。它是利用循環液槽（V54）中的水經循環液泵（P52）打入P51后回到循環液槽（V54）中來形成真空的，當循環液中含酸質量濃度超過3％時，送至稀醋酸槽中回收醋酸。
       成品包裝及原料醋酸接收工序
       ① 原料冰醋酸接收    冰醋酸由醋酸車間經管道送至醋酸貯槽貯存，其打入量每次根據醋酸貯槽內存量多少而定。
       ② 接收醋酐及成品包裝    成品醋酐經粗醋酐工序計量后，送至醋酐貯槽，在包裝前醋酐貯槽經醋酐泵循環攪拌1．5h，經分析醋酐質量濃度≥99．0％、氧化值≥8min時，將分析合格的醋酐經醋酐泵打至火車槽車或汽車槽車，并封閉稱量發出廠。
